气体流量计

气体流量计产品的种类和适用范围

1. LUGB 系列满管型压电式涡街流量仪表

2. LUGB 系列插入型压电式涡街流量仪表

3. LUGE 系列满管型电容式涡街流量仪表

4. LUGE 系列插入型电容式涡街流量仪表

5. LUGB/E 系列电池供电型涡街流量仪表

6. 潜水型/分体型涡街流量仪表(协议订货)

7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示

8. 智能流量积算仪,数码管显示

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。

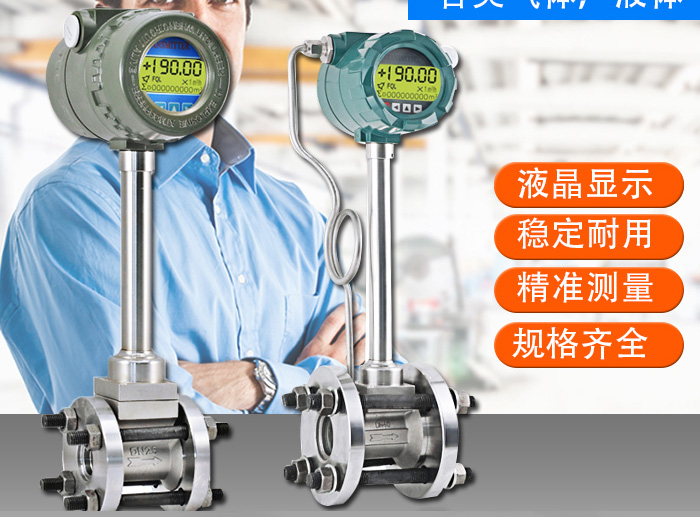

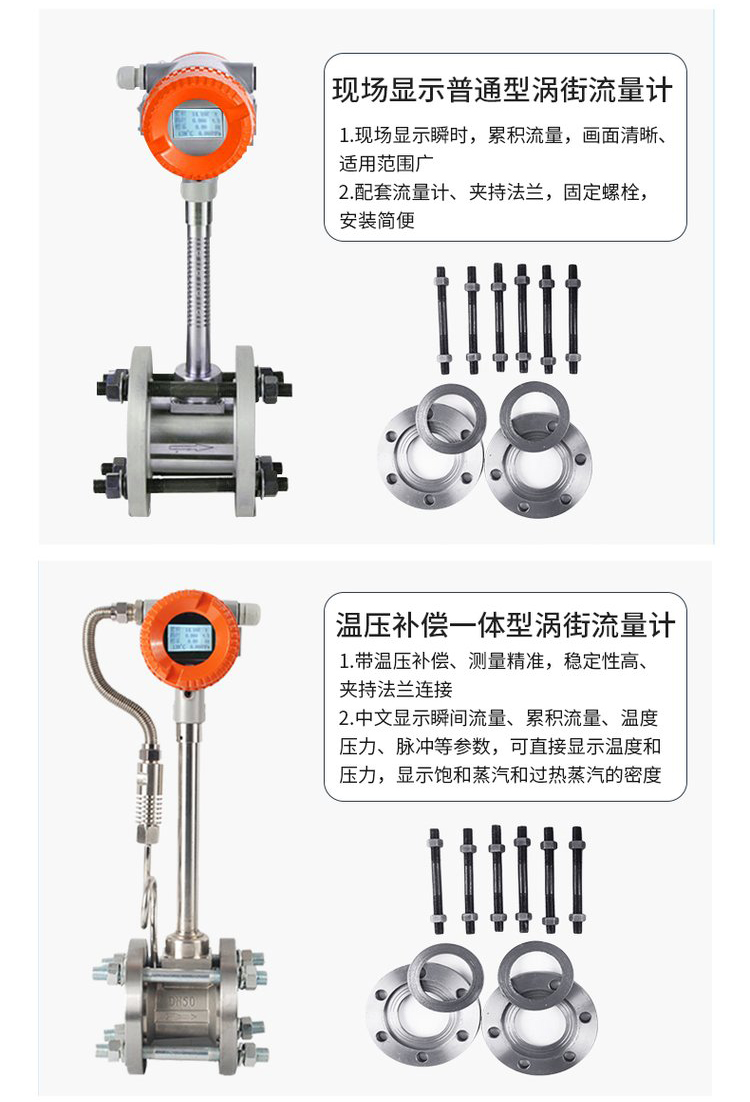

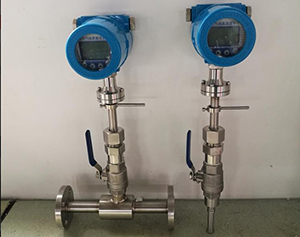

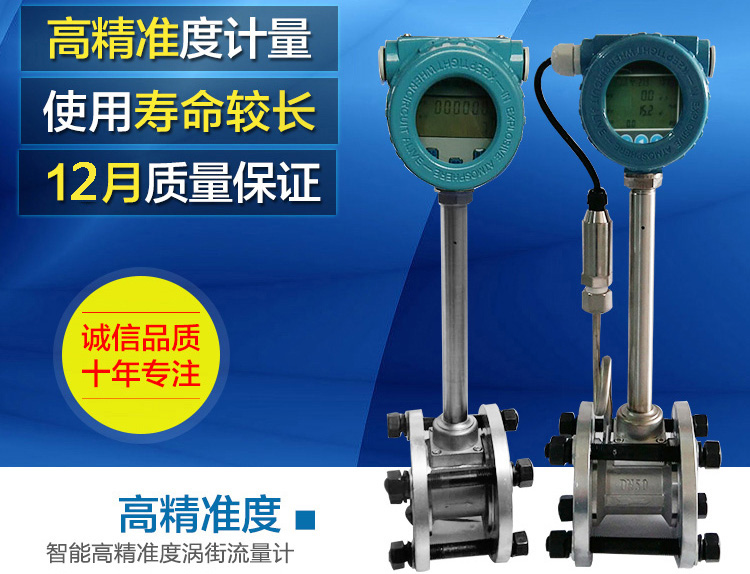

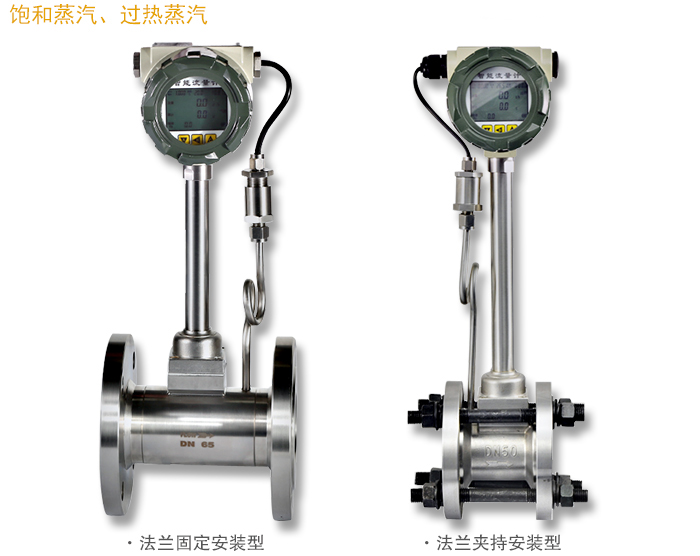

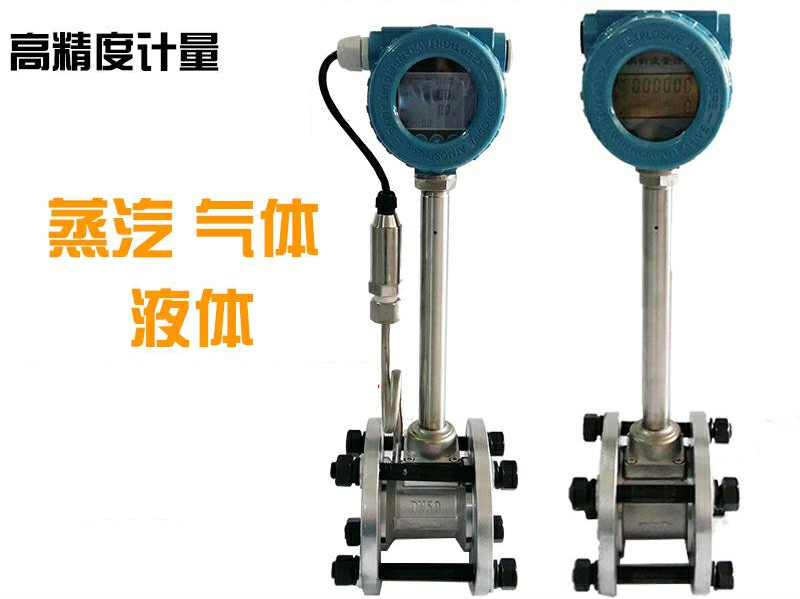

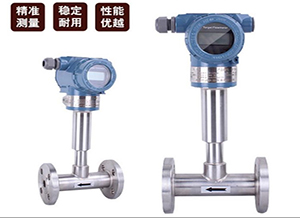

气体流量计产品图

气体流量计液晶显示图


气体流量计工作原理

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。

气体流量计工作原理图

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:

f=StV/d   公式(1)

式中:

f-发生体一侧产生的卡门旋涡频率

St-斯特罗哈尔数(无量纲数)

V-流体的平均流速

d-旋涡发生体的宽度

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。

气体流量计工作原理线性图

在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)

K=N/Q(1/m3)   公式(2)

式中:K=仪表常数(1/m3)。

N=脉冲个数

Q=体积流量(m3)


气体流量计主要技术参数

气体流量计技术参数对照表


气体流量计口径的确定

仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行。因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系,以确保选型正确。

适用流量范围和仪表口径的确定

仪表口径的选择,根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表,用于不同介质时,它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

气体流量计口径流量范围对照表


气体流量计的安装要求

仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一) 安装环境要求:

1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游 2D 处加设管道紧固装置,并加防振垫,加强抗振效果。

5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成 U 形,避免水顺着电缆线进入放大器壳内。

6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二) 仪表管道安装要求:

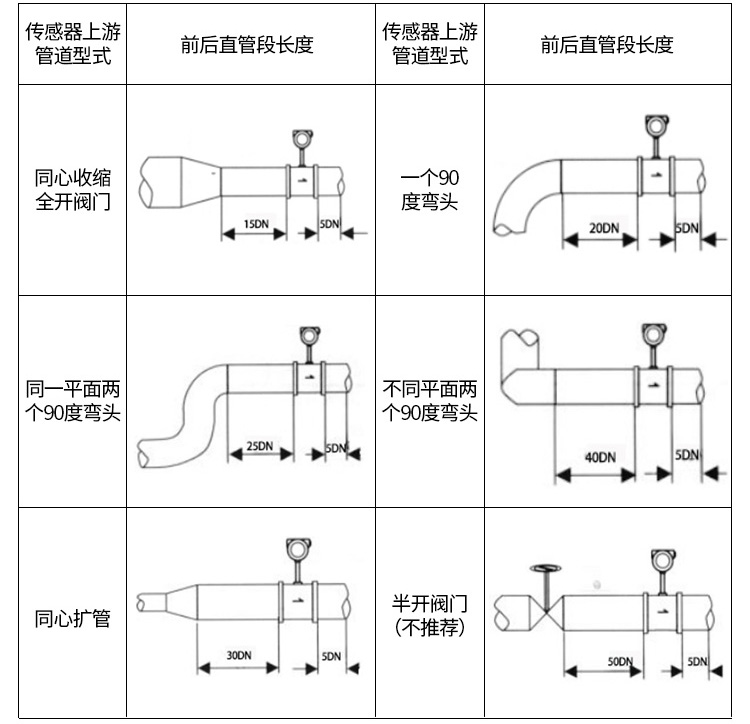

1.涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。

注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。

2.上、下游配管内径应相同。如有差异,则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于 0.05Db

3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大 1-2mm

4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游 3-5D处,测温孔应设置在下游 6-8D 处,见图(七)。D 为仪表工称口径,单位:mm

5.仪表在在管道上可以水平、垂直或倾斜安装。

6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图所示

7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处如图(四)b 所示

8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过 70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

气体流量计管道安装示意图

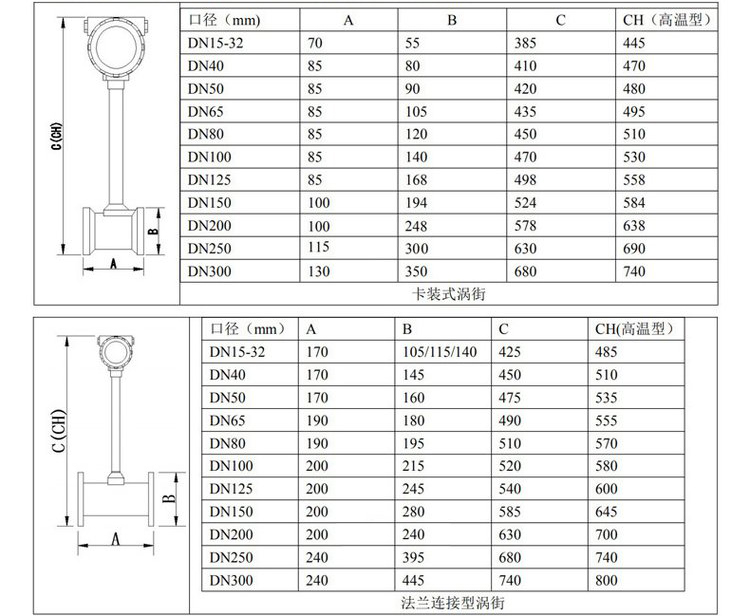

气体流量计的安装外形尺寸

气体流量计管道式外形尺寸表

气体流量计插入式外形尺寸表


气体流量计的配线设计

一. 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。

二.输出标准 4~20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4~20mA 电流信号的两线制变送器采用 DC24V 电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。

三.带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电,与其它设备之间采用四线制传输方式。

气体流量计接线图


气体流量计订货须知及选型推荐

一.尊敬的用户,当您要选用本公司产品时,请仔细阅读选型样本,并做好以下工作:

1.认真核对被测介质的工况条件:温度、压力、管径等工艺参数。

2.认真核对被测介质的使用流量范围,特别是最小流量值以最终确定使用仪表的口径及配管参数。

3.确定仪表的安装地点,保证直管段,并为仪表的安装维护创造好的环境条件。

二.涡街流量仪表选型

气体流量计一体式选型图

气体流量计分体式选型图
