甲烷流量计

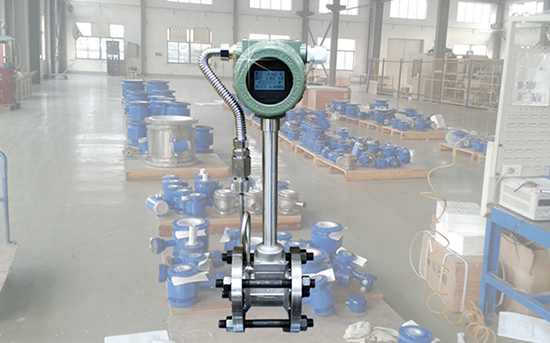

产品名称:甲烷流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:甲烷流量计性价比高,可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。结构简单可靠,可实现不断流拆装。

甲烷流量计产品应用:涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制。


甲烷流量计主要特点

1、表体中同时集成温压补偿补偿功能,可测量流体的标准体积流量或标准质量流量。
2、全智能化、数字化电路设计,可自动补偿被测流体密度或标况体积计算。
3、全新的数字滤波和修正功能使流量测量更加精准可靠。
4、电池供电型无需外接电源既可连续工作两年以上。
5、全新点阵汉字液晶显示,使用操作更方便。
6、特性高可靠性
流量传感器使用集成生产的传感部件和控制电路,传感部分无机械运动,驱动部分选用高品质的继电器,因而使可靠性大大提高。
7、极宽的流量范围
流量传感器只对流体的流速敏感,因而可以通过配接不同的管道直径,来监控不同大小的流量,监控流量的大小几乎没有限制。
8、全直通的流动管道
流量传感器全直通的特性在很多应用场合具有重要意义,在石油、化工、重工、轻工、生物工程医药等诸多行业的生产中,流动的流动受到流量开关的阻碍,因而可能导致流体堵塞管道等生产事故发生。流量开关能在不影响流量的条件下实施在线监控而避免生产事故的发生。
9、简明直观的指示
流量传感器具有电源指示和流量状态指示。可以直观的显示当前管道中流量的状态。
10、适用多种流体介质
流量传感器中,同一型号的流量开关即可适用于气体,也可用于液体,如水、油等。只要调节流量开关中的旋钮,即可对气体、液体等流量进行监控。
11、无压力损失
流量传感器特殊方法集成制造使探头可做到很小的尺寸,因而对流体几乎没有压力损失,在很多场合下,直接取代压力开关将使系统具有更好的可靠性和更广的适用范围

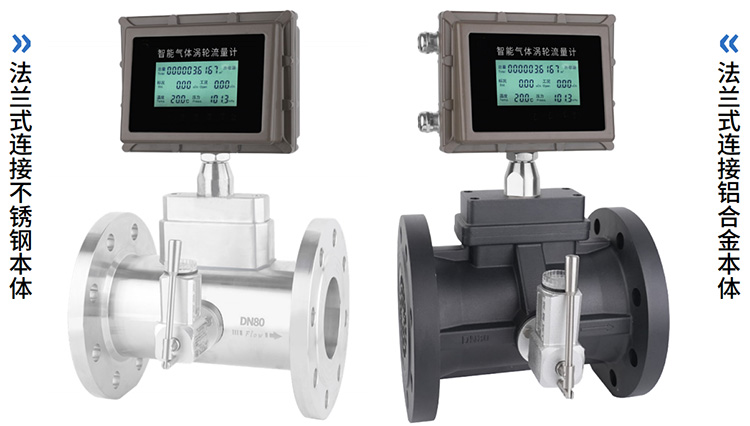

甲烷流量计安装分类

1.温压补偿一体化法兰卡装式气体流量计实际上就是由法兰卡装式现场显示流量传感器和碳钢法兰组成(不锈钢法兰需订制)
2.温压补偿法兰焊接一体气体流量计由304不锈钢精铸内带温度补偿流量传感器+压力补偿器+不锈钢法兰+液晶显示表头组成。该款流量计的法兰含传感器本体是焊接在一起的,这就需要客户还有自行准备一对法兰焊接到管道上,然后,将流量计上的法兰和管道法兰用螺栓连接固定拧紧即可。这种一般使用在特殊材质(如塑料、PVC等不方便焊接法兰)的管道上。
3.温压补偿分体式气体流量计是由法兰卡装脉冲输出流量传感器+压力变送器+温度传感器(PT100)+流量积算仪组成。这种安装起来比较麻烦一些,但是这是我公司技术部首推的一款温压补偿型流量计,虽然安装麻烦,但是便于维修维护,可以哪个部件出问题更换哪个部件,起到节省成本的效果。注意:传感器和显示仪表之间的传输距离最远不能超过1千米。
4.法兰卡装式气体流量计就是将专用不锈钢法兰焊接在工艺管道上,然后用螺栓、螺母将涡街流量传感器固定在两个法兰之间。安装简单便捷,成本低。本公司提供专用法兰,客户不需另行购买安装法兰。

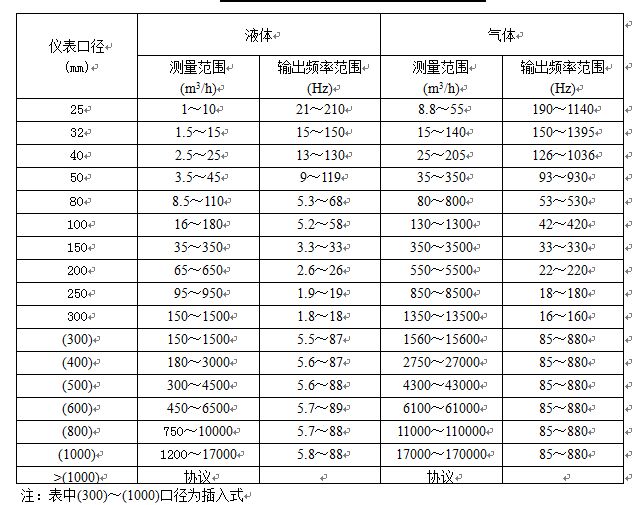

甲烷流量计涡街流量传感器工况流量范围表

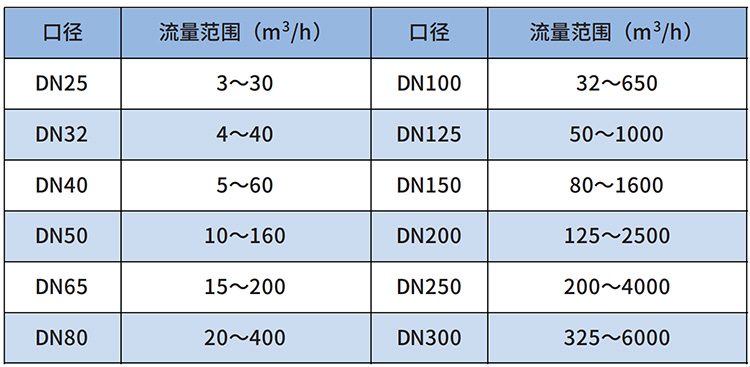

甲烷流量计流量范围表

常用气体介质的标准状态密度


涡街流量计常用气体密度表

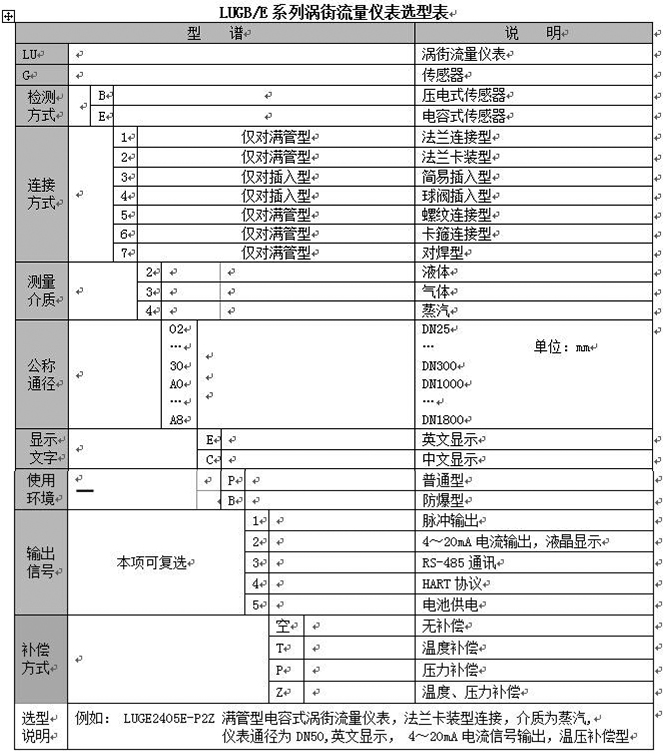

甲烷流量计选型

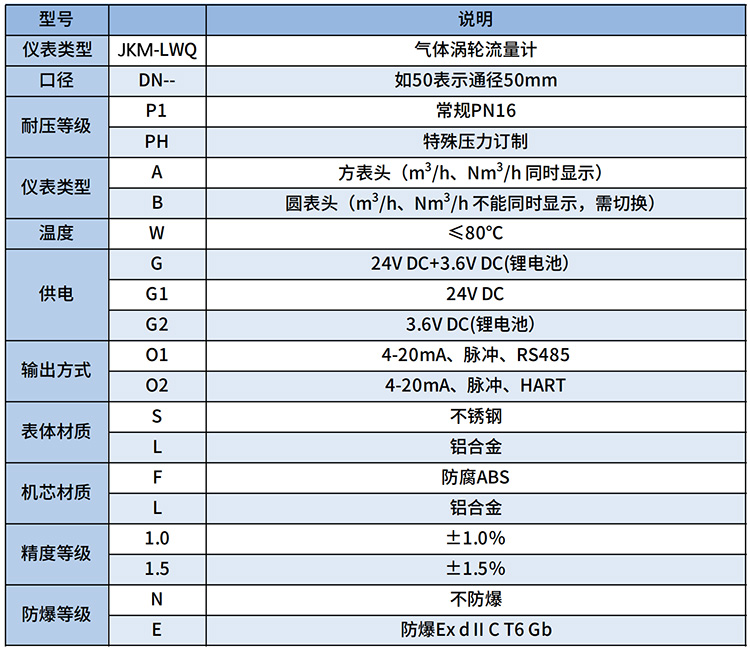

甲烷流量计选择对照表

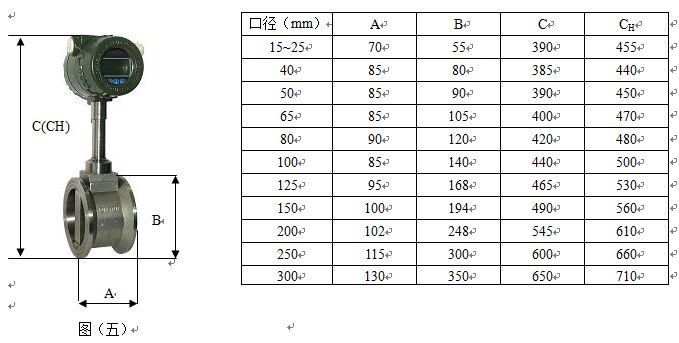

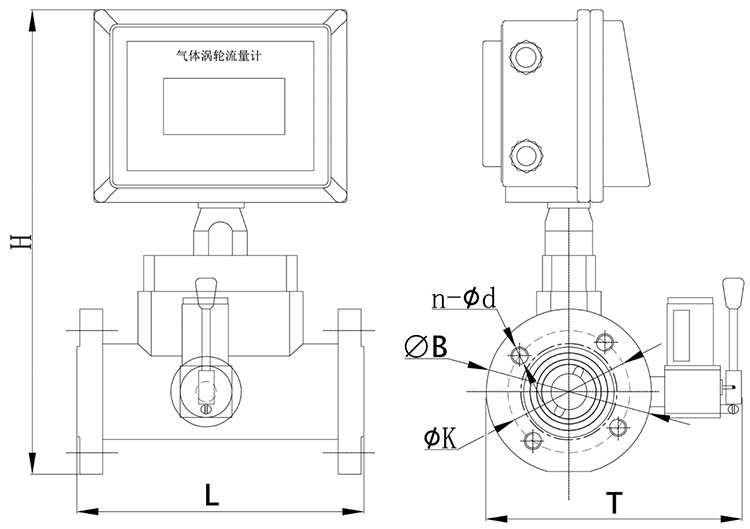

甲烷流量计安装外形尺寸

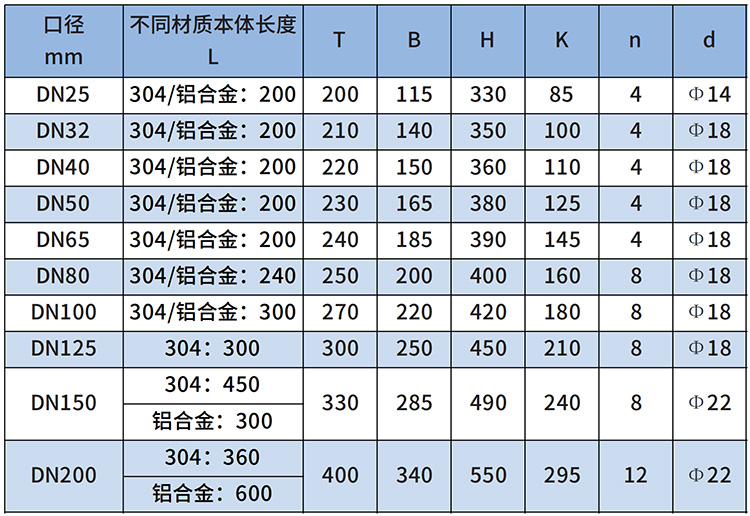

甲烷流量计尺寸图

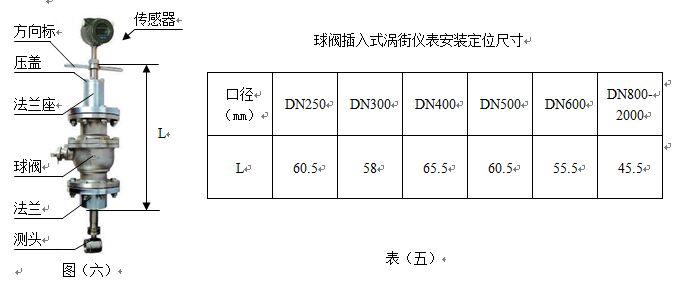

球阀插入式涡街仪表安装定位尺寸


甲烷流量计插入式尺寸图
插入式涡街流量计安装步骤:
1.在管道上用气焊开一个略小于φ100mm的圆孔,并把圆孔周围毛刺清除干净,以保证测头旋转流利
2.在管道圆孔处焊上厂家提供的法兰,要求法兰轴线与管道轴线垂直。
3.将球阀及传感器安装在焊接好的发兰上。
4.调节丝杠,使插入深度符合要求(保证测头中心轴线和管道中心轴线重合),流体流向必须与方向标上的指示箭头保持一致。
5.均匀拧紧压盖上的螺丝。(注:压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6.检查各环节是否完成好,慢慢打开阀门观察是否有泄漏(需特别注意人身安全)若有泄露请重复步骤5、6。
