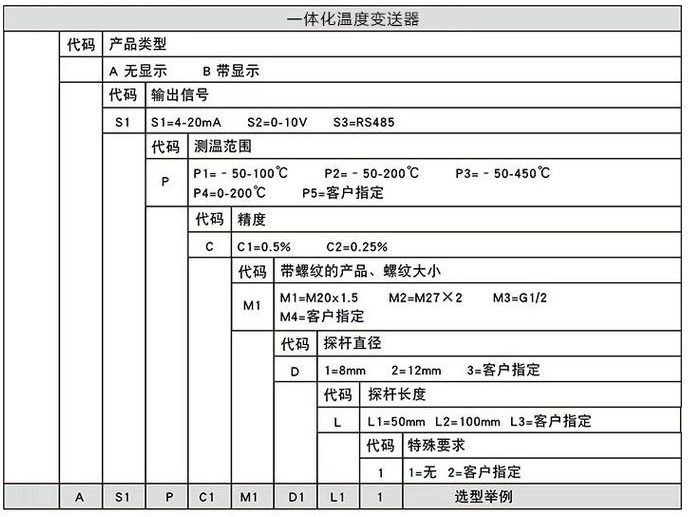

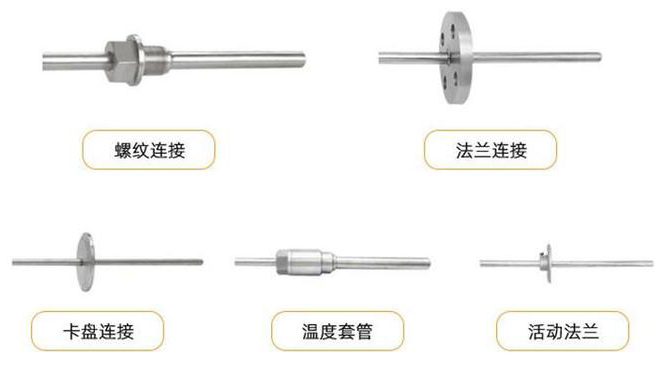

温度变送器校准规范
面板按键校准
本变送器支持面板按键校准,校准可以设置变送器内部的所有参数,校准项目通过面板的三个按键和 LED 显示窗口配合完成,其中按键具有连击,单击功能,大数据具有移位输入功能,尽量减少用户的按键次数和保证面板操作的快捷。
1、 面板说明:
A、变送电路板提供三按键和 Led 显示人机接口,可通过按键操作所有变送器的设置和校准参数。
B、按键功能为复用方式,其中位选键在增量输入时为减键。
C、面板按键在正常测量状态下位选键和增加键没有功能定义。
2、面板 LED 显示菜单的数据意义(注意:不需要更改参数时,请不要按 SET 进入保存下翻,请按右面两个按键进行上下翻动)
1.表示变送板内部的放大倍数选择,此放大倍数可选择的范围为 1~8,代表的放大倍数为 12,25,50,75,100,125,150,200 倍。
2.表示的是电路板校准电路的时候的 ADC 采集值,注意此值是零位电阻对应的阻值,给变送板施加零位的电阻,此值是变送板自动采集得到的,按 SET 键可保存。
3.表示的是电路板校准电路的时候的 ADC 采集值,注意此值是满位电阻对应的阻值,给变送板施加满位的电阻,此值是变送板自动采集得到的,按 SET 键可保存,注意此值不要达到+-32767,也就是显示 3276,若显示 3276 说明数据溢出,要重新调整放大倍数 Sn,减小一个挡,重新进行标定。
4.需要标定的电阻的零位值,此值的长按键加减步长为 10。
5.需要标定的电阻的满度值,此值的长按键加减步长为 10。
6.4m A 标定菜单,此值加减一个值电流加减大约 1.6Ua,此值应该调整到 4m A.
7.20m A 标定菜单,此值加减一个值电流加减大约 1.6Ua,此值应该调整到 20m A.
8.需要的变送器的4mA对应的温度零位值,此值为温度值,就是说如0~100℃ 变送量程,此值填 0.
9.需要的变送器的 20mA 对应的温度零位值,此值为温度值,就是说如 0~100℃变送量程,此值填 100.
10.此值的意义是为了消除 PT100 传感器的零位偏差而设置的,就是活在电阻箱状态下已经校准准确的变送器,由于 PT100 温度传感器的分档造成的零位偏差的一个调整,此值调整的时候应该在恒温槽中查看温度显示值与真实值的差值的反值填进去即可。 显示值=校准温度值+零位偏差值。
11.此菜单表示退出并保存当前设置的所有数据,并重新按照设置和采集值校准变送器的所有采参数和输出电流,显示值等。
注意:
菜单 AD-L 和 AD-H 为变送器采集菜单,此菜单数据无需输入,按 SET 进入数据采集 以后显示的是上次采集到的数据,十进制显示,按位选键或者增加键开始采集,此时需要根 据需要输入需要采集的电阻值即可,按 SET 保存并返回菜单状态。
菜单 SO1L 和 SO1H 为变送器输出 4m A 和 20m A 电流标定菜单,此菜单显示为十进制, 按位选键和增加键修改数据,此时变送器会输出当前数值的电流值,连接电流表,将电流标定准确即可。
菜单 Sn 为变送器内部放大倍数选择功能,选择不同的放大倍数,则电路板适应不同的灵敏度的传感器。
以上这些菜单都是工厂设置和校准项目,用户不能随意修改,修改不合适就是导致变送器彻底无法正常工作。

按键程序设置人性化,短按一次加 1 或减 1,长按着不动,就会就会自动增加,而且不同的参数每次增加的数值是不同的,比如:进入设置程序的时候,要输入密码 66,短按一 次加 1,长按不动会每次增加 10;设置量程的时候短按一次加减 1,长按不动,每次增加 50;参数都是根据不同的需要调试好的。
在设置 AD-L 和 AD-H 的时候,比如量程设置为 0-100 度,0 度对应的阻值表为 100 欧 姆,100 度对应的阻值表最接近的整数为 138 欧姆,则在放大倍数定好的情况下可以先校准 AD-H,若显示值小于 3276,则表明没有超量程溢出,若大于 3276 则要改小 Sn,使 AD-H 的值小于 3276,但又最大化,这样测量精度是最高的。在 AD 采集数值之前,要把电阻箱调到对应的电阻值,比如:0 度的时候电阻箱调到 100 欧姆,100 度的时候电阻箱调到 138。

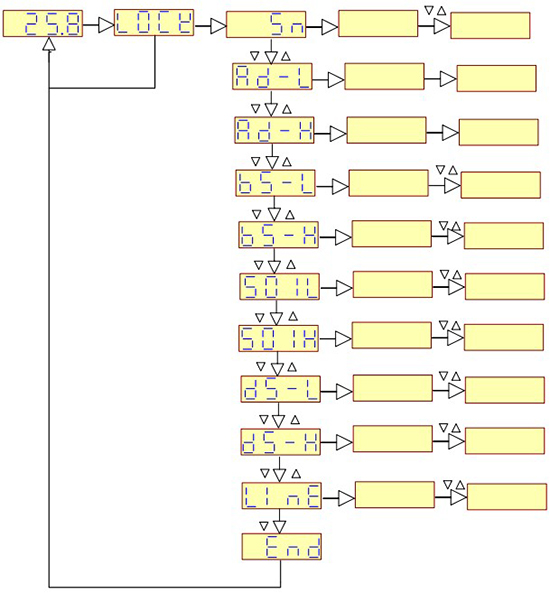

校准菜单流程:
菜单总共 11 个,分别控制变送器的 11 个参数,这些参数只有在知道确定具体意义的情况下才可以修改,一般用户不能进入这些菜单修改这些项目。工厂密码建议不要告诉客户。
