超声波流量计

超声波流量计系列产品原理、种类及优势

本公司超声波流量计系列产品可选配外夹式、插入式、管段式等传感器,解决了原有产品小流量漂移问题。与机械水表相比具有无活动部件,始动流量低,量程比宽,测量精度高, 使用寿命长等特点。超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速,从而换算成流量。根据检测的方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。超声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种。


本公司生产的超声波流量计种类多。有非接触式仪表,适于测量不易接触和观察的流体以及大管径流量,众所周知,工业流量测量普遍存在着大管径、大流量测量困难的问题,这是因为一般流量计随着测量管径的增大会带来制造和运输上的困难,造价提高、能损加大、安装不仅这个缺点,超声波流量计均可避免。因为各类超声波流量计均可管外安装、非接触测流或者插入式安装,仪表造价基本上与被测管道口径大小无关,而其它类型的流量计随着口径增加,造价大幅度增加,故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越,使用超声波流量计不用在流体中安装测量元件故不会改变流体的流动状态,不产生附加阻力,仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计,被认为是较好的各类管径流量测量仪表。在发电厂,化工厂,钢铁厂等中,用手持式或者便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量,比过去的皮脱管流速计方便得多。另外,超声测量仪表的流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响,又可制成非接触及便携式测量仪表,故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。另外,鉴于非接触测量特点, 再配以合理的电子线路,仪表可适应多种管径测量和多种流量范围测量。管道使用检测流量时,超声波流量计通常有外夹式安装,插入式安装和管道式安装,在现场完成密封不可开孔时,可推荐使用外夹式安装,在现场不方便剖开管道时,可推荐使用插入式安装,在使用现场方便开口的情况下,可推荐使用管道式超声波流量计,焊接法兰,对夹法兰即可。 超声波流量计的适应能力也是其它仪表不可比拟的。超声波流量计具有上述一些优点因此它越来越受到重视并且向产品系列化、通用化发展,现已制成不同声道的标准型、高温型、 防爆型仪表以适应不同介质,不同场合和不同管道条件的流量测量。

超声波流量计分类图


超声波流量计技术特点

1、测量精度:1.0%;

2、工作电源:隔离 DC8-36V 或 AC85-264V;

3、功 耗:工作电流 50mA(不连接键盘和蜂鸣器不响的条件下);

4、可选输出:1 路标准隔离 RS485 输出;1 路隔离 4-20mA 或 0-20mA 输出;双路隔离 OCT 输出(OCT1 脉冲宽度 6-1000ms 之间可编程,默认 200ms);1 路双向串行外设通用接口,可以直接通过串联的形式连接多个诸如 4-20mA 模拟输出板;

5、可选输入:三路 4-20mA 模拟输入回路;

6、显 示:2×10 汉字背光显示器(中英文双语可选择);

7、操 作:16 按键窗口化操作;

8、其它功能:自动记忆前 512 天,前 128 个月,前 10 年正负净累积流量自动记忆前 30 次上、断电时间和流量并可实现自动或手动补加,并可以通过 MODBUS 协议读出;

9、流量传感器:外夹式;

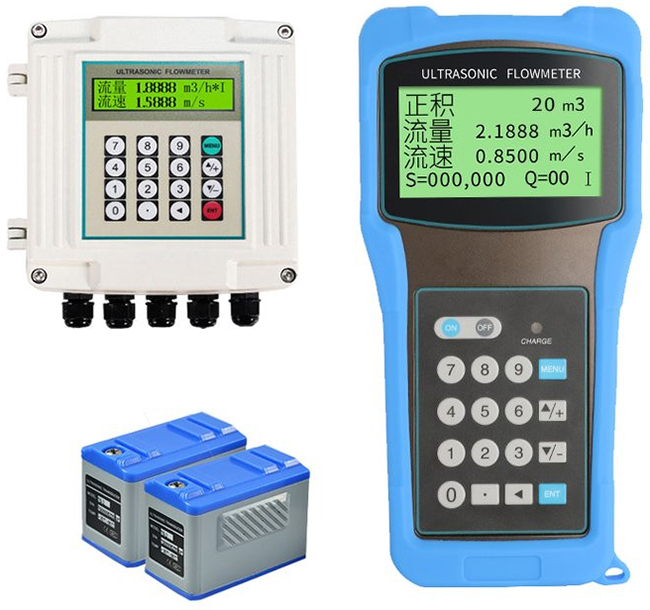

超声波流量计外夹式产品图

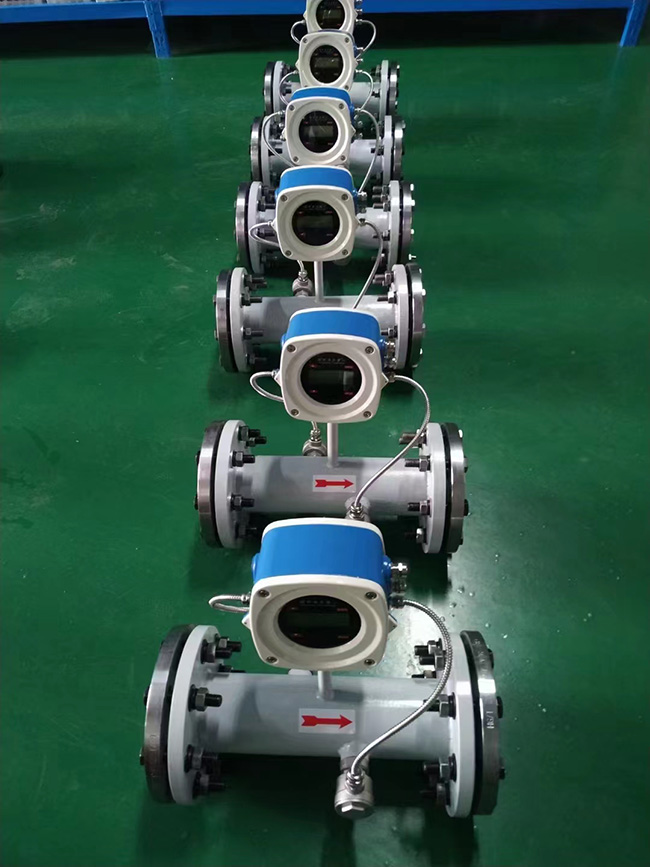

超声波流量计管道式产品图


超声波流量计产品信息

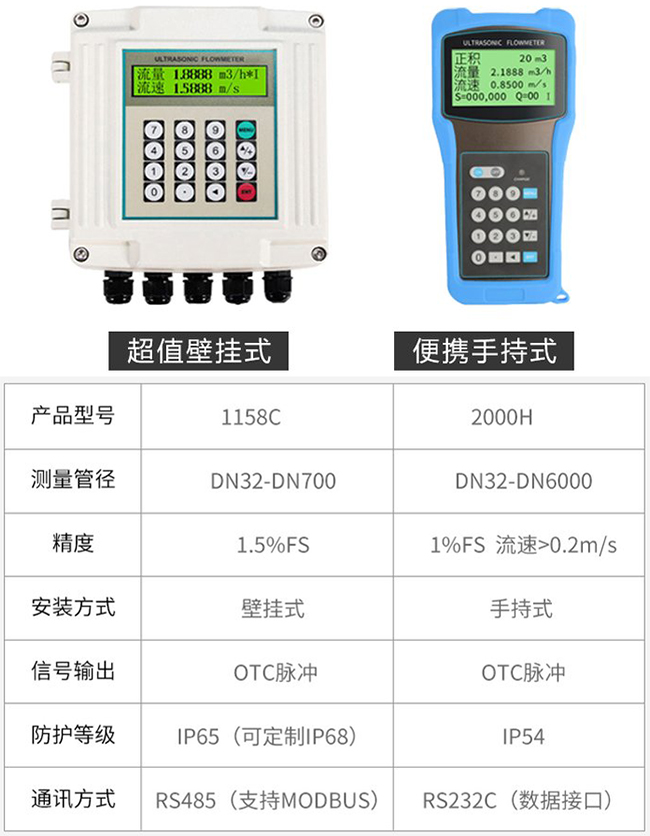

超声波流量计产品信息图


超声波流量计技术参数

超声波流量计技术参数对照表


超声波流量计传感器选择

超声波流量计传感器分类图


超声波流量计安装方式选择

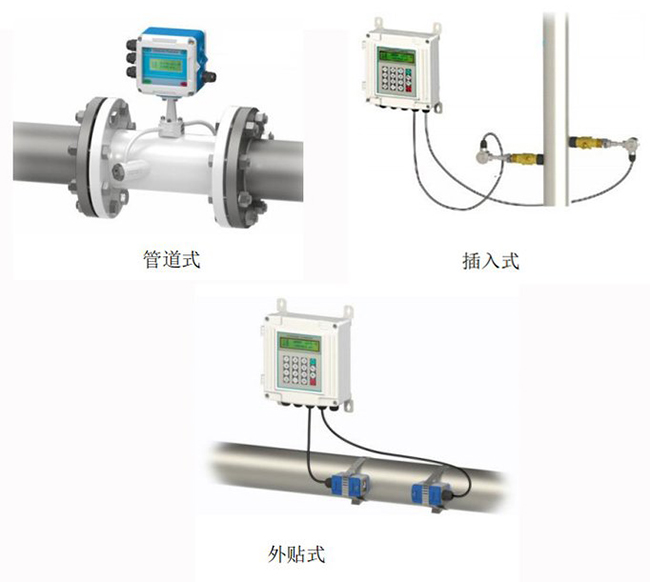

超声波流量计安装方式分类图


超声波流量计应用范围

超声波流量计现场安装使用图


超声波流量计安装位置

超声波传感器安装应避开时钟6点、12点的位置,以免管道底部沉淀物或管道上部的气泡、气穴引起信号衰减。

安装传感器位置的管路要求有足够长的直管段,至少需保证上游10倍管直径,下游5倍管直径,离泵出口30倍管直径;同是管路内液体必须保证满管。确定被测管路的温度范围是在传感器的使用范围内,通常在室温状态下测量为好。

充分考虑管内壁结构状况,把管道的锈蚀或结垢情况考虑在内,优先选取较新的管段进行测量,如条件无法满足,需把结垢考虑为衬里以求更精准的测量。

超声波流量计安装位置图


超声波流量计传感器安装

超声波流量计安装方式图


超声波流量计接线

主机部分接线如图所示:

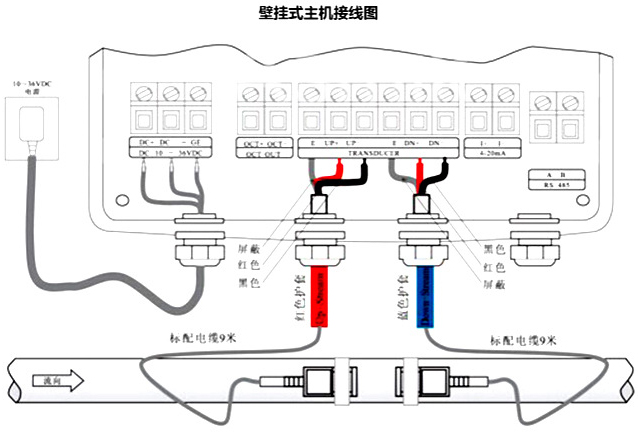

超声波流量计接线图

(1)电源接线

电源接线按照接线图标识:有 AC 220V 和 DC 24V 两种电源,任选一种

(2)传感器接线

下游探头接:从左到右 1 2 3 接线端子,GND DN- DN+,屏蔽线通常可不接,通常默认只需要接 DN- DN+ (从左到右 2 号端子 3 号端子)

上游探头接:从左到右 4 5 6 接线端子,GND UP- UP+,屏蔽线通常可不接,通常默认只需要接 UP- UP+ (从左到右 5 号端子 6 号端子)

(3)4-20mA 电流输出接线

4-20mA 接:AO 和 24V-两个端子,AO 端子接 4-20mA+ 24V-端子接 4-20mA-

(4)485 通讯接线

485 通讯接:485 OUT A 485 OUTB

(5)热量表接线

热量功能供水接:TX1 T1 GND;热量功能回水接:TX2 T2 GND;(供水回水 GND 共接)

(6)继电器接线

RELAY+ RELAY-
