外夹式超声波流量计

外夹式超声波流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-1158C
  • 测量范围:0-10000m³/h
  • 精度等级:±1.5% ±1.0%
  • 公称通径:DN25~DN1200
  • 适用介质:自来水 醇 海水 纯水
  • 工作压力:1.6MPa
  • 工作温度:-40℃~160℃
  • 供电方式:24VDC
  • 订货号:KZT781222ORH
外夹式超声波流量计概述
水资源专用超声波流量计是金湖凯铭仪表有限公司生产的一款应用广泛、通用经济型、外夹式、时差法超声波流量计。它具有非常简单的安装方式,无需破管、无需停水,使客户轻松实现灵活的管道流量测量。产品还可以配备永久安装夹具,无需日常维护,长期提供可信、无飘移的测量。它采用了最先进的数字相关技术和智能自适应声波技术,使它的测量稳定性更加突出。同时,它使用的声聚焦专利技术,使产品在连续测量时的信号接收与品质上得到显著增强。

外夹式超声波流量计特点
①陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂,粘接更加牢固,使用温度可达160℃,特别适于声传感器,使传感器的工程实用性大大提高。
②微功耗、数字化设计。整机采用微功耗硬件及软件设计,对超声波信号进行数字发射、数字接收和数字分析,达到了全面的数字化设计,整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
③卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术,保证准确的计量功能。另外设计了先进的管理功能,该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
④灵活的维护性能。采用换向自适应技术,使该系列仪表能够自动消除侧量过程的零点误差,并能够在维修过程中任意更换转换器和传感器,不影响侧量准确度。
⑤汉字化技术。仪表的数据输入和侧量过程显示全部汉字化,使操作者不使用说明书即可操作。

外夹式超声波流量计技术参数
1、测量原理:超声波流量计传播时差原理。双CPU并行工作,4字节浮点运算。测量周期500ms每秒2次。
2、信号输入:可输入5路电流信号,精度0.1%。(如:温度、压力、液位等信号)。
3、信号输出:电流输出:4-20mA或0-20mA等,阻抗0-1KΩ,浮空,精度0.1%;
4、频率信号:12~9999Hz之间任选OCT输出;
5、脉冲信号:正、负、净流量及热量累计脉冲,继电器及OCT输出;
6、报警信号:继电器及OCT输出,近20种源信号可选;
7、通讯接口:全功能RS232串行接口,可选配RS485或CAN总线方式。
8、其他功能:流量日、月、年累积功能;上断电时间、流量管理功能;故障自诊断功能;遥控网络工作方式;
9、电缆长度:SYY75屏蔽型电缆,单根可以加长至500米
10、管道材质:钢、不锈钢、铸铁、水泥管、PVC、铝、铜等一切质地密致管道,允许有衬里
11、直管段:上游≥10D,下游≥5D,距泵出口≥30D(D是指管径)
12、测量介质:水、海水、食用油、原油、酸碱液、啤酒等能传导声波的均匀液体
13、介质温度:-30~150℃
14、通径范围:DN15~DN6000
15、流速范围:0~±32m/s
16、测量精度:优于±1%(是国内为数不多能达到此精度的超声波流量计)
17、电源:AC220V或DC8-36V或AC7-30V
18、功耗:小于2W(国内同种机型中功耗最小)
19、重量:3Kg

外夹式超声波流量计传感器的选择
主机用于挂墙式安装,应用于大多数非特殊要求场合使用。
选择不同的外夹式传感器,适用于口径DN32~DN6000mm。
外夹式超声波流量计传感器的选择图

外夹式超声波流量计安装注意事项
1、选点原则
外夹式超声波传感器安装应避开时钟6点、12点的位置,以免管道底部沉淀物或管道上部的气泡、气穴引起信号衰减。充分考虑管内壁结构状况,尽量选择无结垢的管段进行测量,能完全满足时,需把结垢考虑为衬里以求得到较好的测量准确度。
外夹式超声波流量计安装选定原则图

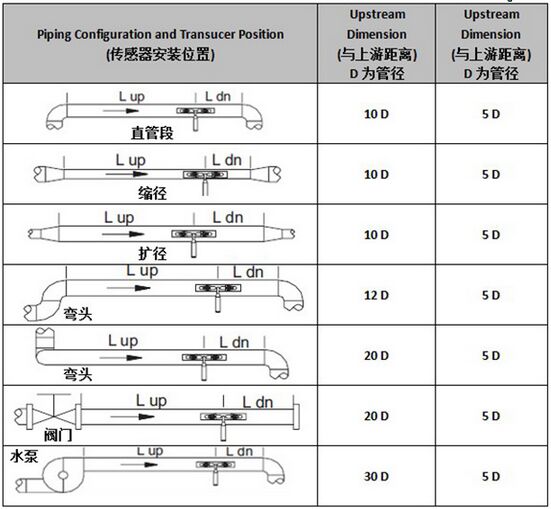

2、测量距离选择
外夹式超声波流量计安装测量距离选择图
3、安装传感器

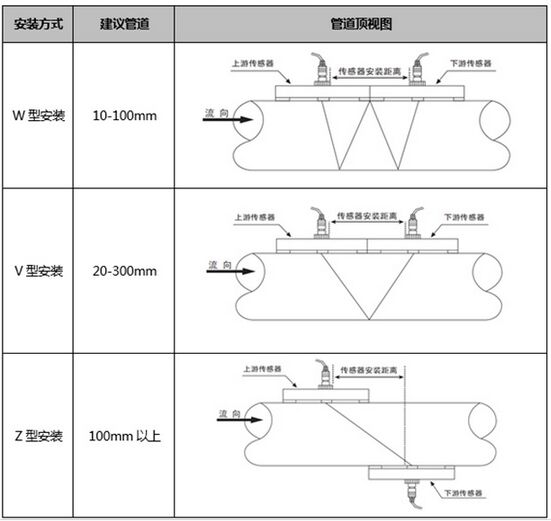

超声波流量计传感器常用Z V W方式进行安装
外夹式超声波流量计安装传感器图示
Z字安装法
一般Z字方式是在100mm以上的管道上使用,它有时被称为直接法。
外夹式超声波流量计Z字安装法

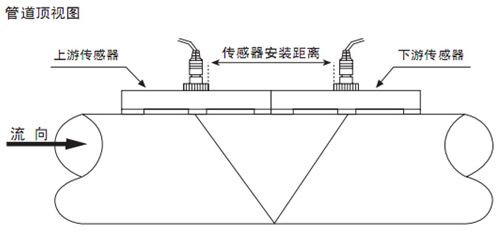

V字安装法
V方式安装传感器是常用的方法,一般建议在20-300的管道上使用,它有时被称为反射法。
外夹式超声波流量计V字安装法
W字安装法
W方式通常被用在10-100的管道上
外夹式超声波流量计W字安装法
3、接线方法

外夹式超声波流量计接线方法图
