液位变送器

液位变送器用途

广泛用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位。

液位变送器产品分类图


液位变送器特点

1.使用被测介质广泛,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。

2.直接投入式结构,安装、使用方便,可适应很小的安装空间。

3.准确度高,稳定性好。除进口原装器已用激光修正外,还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿,因此在使用温度范围内非线性小,温度稳定性好。

4.体积小,重量轻,一般无需安装支架。无可动部件,零点、量程外部连续可调。

5.4~20mA DC标准电流信号输出,二线制工作。

6.压力传感器直接感测被测液位压力,不受介质起泡、沉积的影响。

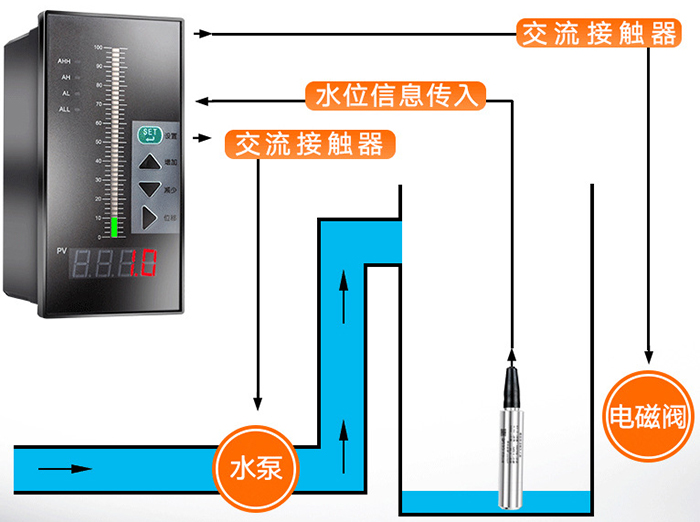

液位变送器搭配积算仪图


液位变送器技术指标

适用介质:与316不锈钢兼容的液体及半糊状物。

量程:0~1~210M

准确度:0.25%F·S   0.5%F·S

过载能力:额定量程的3倍

零点温度系数:小于0.02%/℃

满程温度系数:小于0.02%/℃

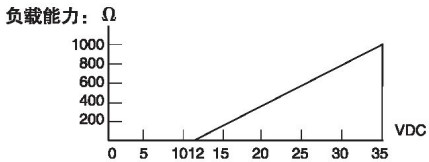

电源电压:24V DC

使用温度:-20℃~70℃

保存温度:-40℃~100℃

输出信号:两线制4~20mA DC

结构材料:隔离膜片:316不锈钢波纹膜片;传感器外壳:1Grl8Ni9Ti不锈钢

电缆:φ8聚氯乙烯六芯空心电缆

中继箱:97×84×147环氧树脂喷涂

过程连接:投入式:直角支架孔距50×50mm,孔径φ5mm;直杆式:无螺纹或螺纹自选。螺纹式:M27×2、M20×1.5或螺纹自选;法兰式:DN25或用户自选。防腐式:直角支架孔距50×50mm,孔距φ5mm。

液位变送器产品实物图


液位变送器工作原理

当被测介质(液体)的压力作用于传感器时,压力传感器将压力信号转换成电信号。经归一化差分放大和输出放大器放大,最后经V/A电压电流转换器转换成与被测介质(液体)的液位压力成线性对应关系的4~20mA标准电流输出信号。

液位变送器工作原理图


液位变送器选型表

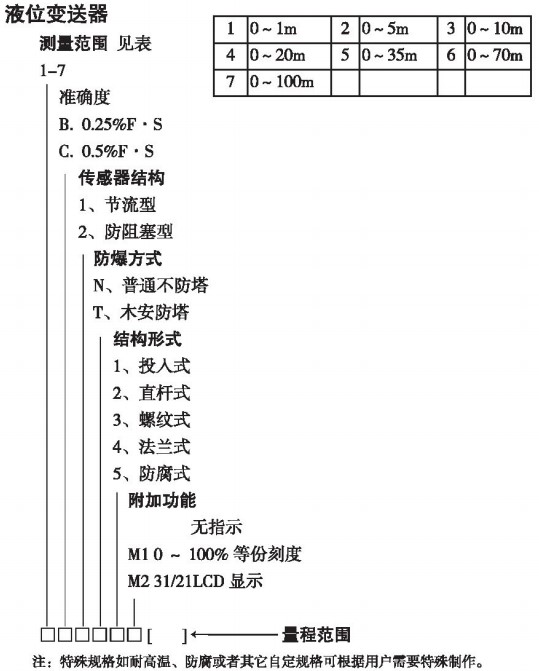

液位变送器规格选型表


液位变送器安装与接线

1.安装

(1)一般要求:当测量一般介质时(如:水、轻质油),应使用节流型。当测量粘稠、易阻塞、易结晶介质时,应选用防阻塞型。

①变送器所配电缆长度,除用户特殊说明外,一般比测量范围长2m。

②变送器直接投入到容器中,即可正常工作。

液位变送器法兰安装示意图

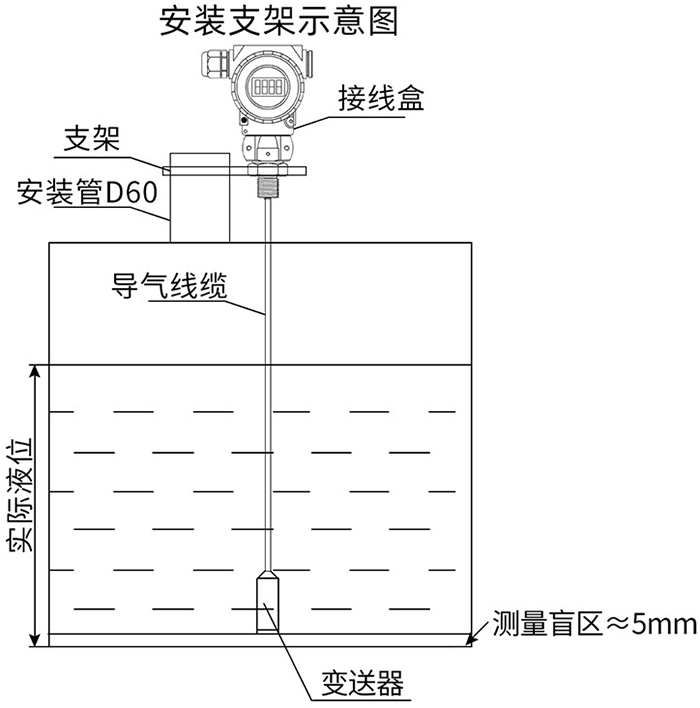

液位变送器支架安装示意图

液位变送器螺纹安装示意图

(2)外形尺寸

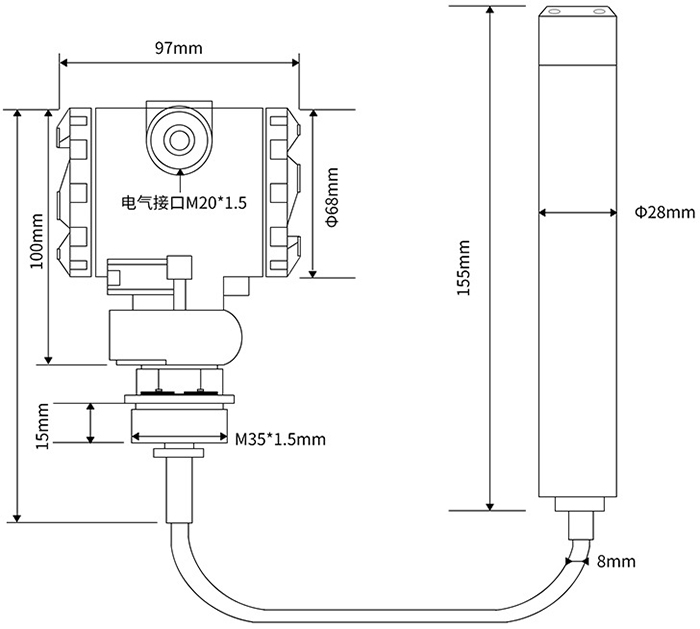

液位变送器外形尺寸图

2.接线方式

液位变送器接线方式图

变送器的端子位于中继箱内,电缆线从中继箱的引线口接入。中间两端子为24V DC输入端,两边的两端子为显示表头接线端子。

零点和量程调正:零点和量程调正电位器位于中继箱内。校正时打开中继箱盖,即可进行调正,左边的(Z)是调零点电位器,右边的(R)是调量程电位器。


液位变送器安装使用注意事项

1.搬运和安装变送器时应小心谨慎,避免元器件的移动和损坏,影响电路的性能。

2.变送器的本安导线不得与高压电缆线一起敷设,导线长度应尽量缩短,导线的分布电感、分布电容及变送器的有效电感、有效电容之和,不得超过安全栅规定的额定值。

3.变送器设有接地螺钉,接地导线必须牢固,且接地电阻不大于2Ω。

4.维修时应切断本安电路的电源,在非危险区进行检修。

5.维修人员不得随意更换电气元件的规格、型号,有质量问题应立即与厂家联系。

6.检定周期,一般不超过三个月。用户可根据实际需要自定检定周期。
