热电偶

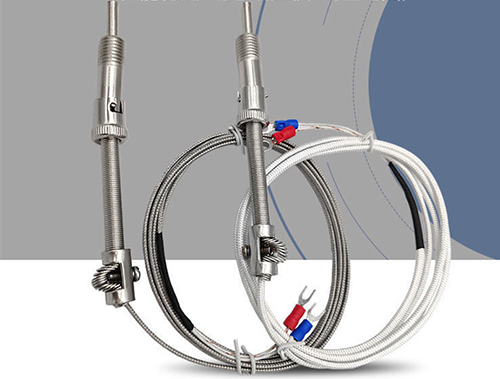

热电偶产品概述

铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点,它和工业用装配式热电偶一样,作为测量温度的传感器,通常和显示仪表、记录仪表和电子调节器配套使用,同时,亦可以作为装配式热电偶的感温元件。它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。(亦可提供外保护管材质Cr25Ni20、GH3030、GH3039、3YC-52,测温范围最高可达0-1200℃)

热电偶安装方式分类图


热电偶主要技术指标

1.测量范围和准确度

热电偶测量范围精度范围表

注:(1)t为被测温度的绝对值。

(2)T型分度号产品需与本公司方协商订货。


2.热响应时间

在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间,用τ0.5表示。

铠装热电偶热响应时间不大于下表的规定:

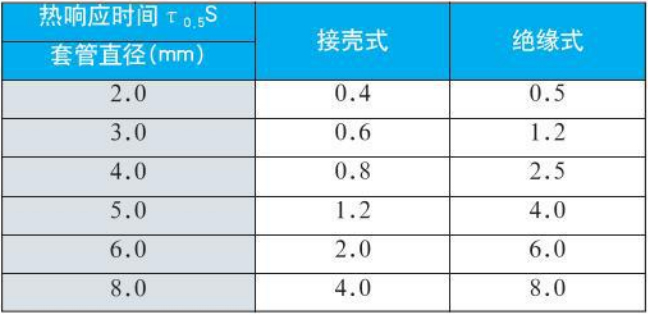

热电偶热响应时间对照表


3.绝缘电阻

当周围空气温度为20±15℃,相对湿度不大于80%时,绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻应符合下表的规定。

热电偶绝缘电阻对照表


4.铠装热电偶外径和名义长度标准规格

热电偶外形尺寸对照表

注:①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

②铠装热电偶直径d≤φ5mm,并装有防溅式或防水式接线盒的产品,热电偶露出设备部分。用户在安装时必须加装支架等辅助支撑,增加其刚度,确保紧固,防止接线盒受振动而引起摇摆,损坏热电偶。

③直径φ2mm铠装热电偶须和本公司协商订货。


热电偶型号表示

热电偶选型对照表


热电偶工作原理

铠装热电偶的工作原理是由两种不同成份的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电势,接上显示仪表,仪表上就指示出热电偶所产生的热电动势的对应温度值。

铠装热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只和热电偶导体材质以及两端温差有关,和热电极的长度、直径无关。

铠装热电偶的结构是由导体、绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管多次拉制而成。铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构,并配以各种固定装置组成。


热电偶结构

1.铠装热电偶材料结构形式

热电偶材料结构图


2.测量端(热端)结构形式

热电偶测量端结构图


3.安装固定形式

固定装置是供用户安装使用。除了无固定装置产品外,铠装热电偶固定装置有:固定卡套式、可动卡套式、固定卡套法兰式、可动卡套法兰式四种结构形式。固定卡套式供用户一次性固定;可动卡套式用户可多次固定。

卡套螺纹接头

热电偶螺纹安装尺寸图

注:括号内的数字规格一般不予采用,如需要作特殊规格订货。


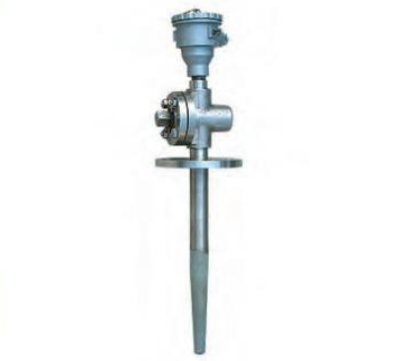

卡套法兰盘

热电偶法兰安装尺寸图

注:括号内的数字规格一般不予采用,仅用于特殊订货。


为了适应不同行业对固定法兰盘焊接结构、尺寸不同的需求,本公司决定增加三种不同焊接方式不同形式密封的固定法兰安装盘,具体请参照装配式热电偶附表中d=1~8和表三中的型号。


4.铠装热电偶自由端(接线盒)形式

接线盒供连接热电偶的自由端和显示仪表之用,目前有简易式、防溅式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构形式。

简易式

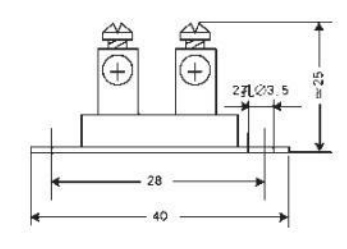

热电偶简易式接线盒示意图

防水式

热电偶防水式接线盒示意图

手柄式

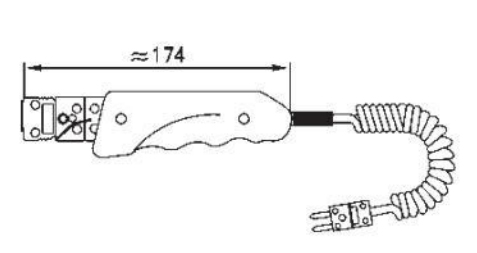

热电偶手柄式接线盒示意图

小接线盒式

热电偶小接线盒示意图


热电偶安装方式

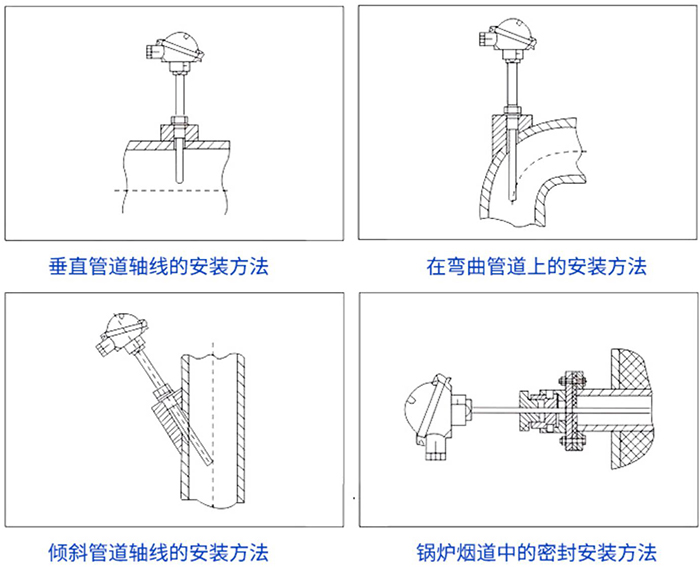

热电偶安装方法示意图
