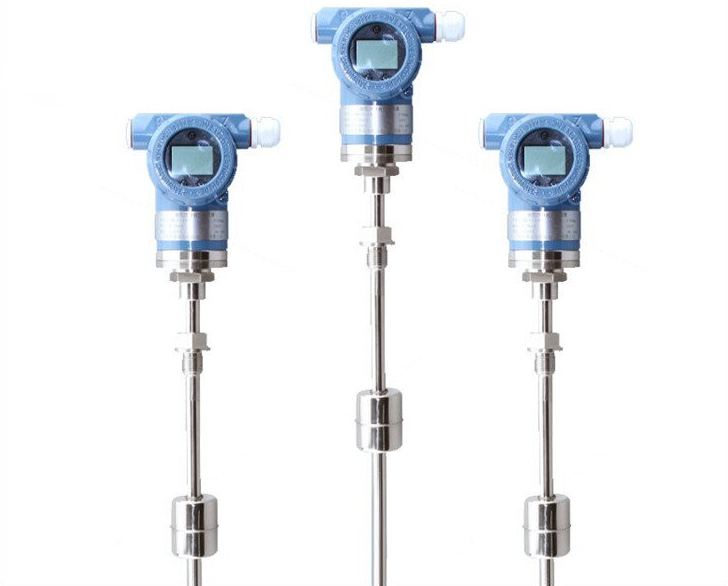

磁致伸缩液位计

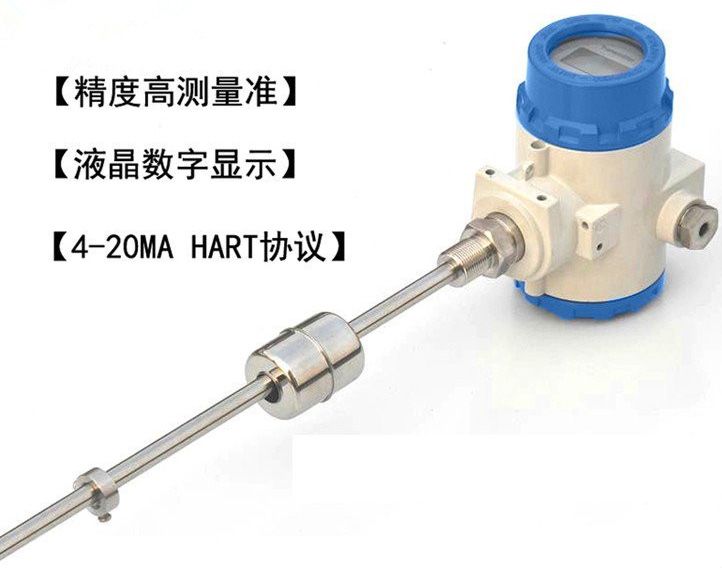

磁致伸缩液位计概述

磁致伸缩界面/液位变送器是一种界面、液位测量的新型技术产品,它能够很好的解决恶劣工况下的界面/液位测量需要高精度、高可靠性的技术难题。由于磁致伸缩的技术特点,决定了其在测量过程中不会受到温度、压力、介电常数等因素变化的影响,及高精度、高稳定性、现场免维护、标定等优点,能够很好的补充电浮筒、差压变送器、雷达、磁性液位计等其他液位测量产品在现场应用中存在的缺点与不足。

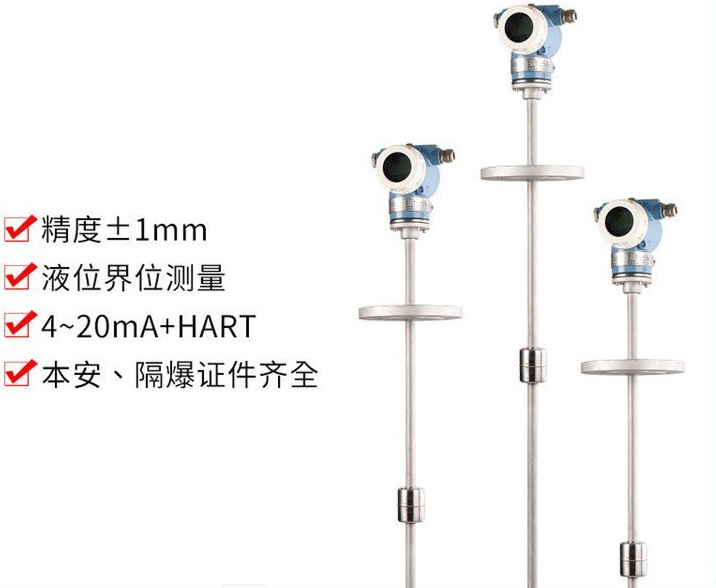

磁致伸缩液位传感器(以下简称传感器,含普通型和隔爆型)用于液体液位、界面连续测量。除此以外,磁致伸缩液位传感器的应用领域还十分广泛,包括:石油、化工原料储存、工业流程、生化、医药、食品饮料、罐区管理和加油站地下库存等各种液罐的液位工业计量和控制,大坝水位,水库水位监测与污水处理等等。

磁致伸缩液位计安装示意图


磁致伸缩液位计工作原理

磁致伸缩液位传感器的结构部分由不锈钢管(测杆)、磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成,见图。

传感器工作时,电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电磁场。在传感器测杆外配有一浮子,此浮子可沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。

磁致伸缩液位计结构原理图


磁致伸缩液位计技术参数

磁致伸缩液位计技术参数对照表


磁致伸缩液位计安装方法

1.螺纹安装

如图所示,产品垂直安装,安装斜度不能大于5度;安装浮球时,**(上)标记的半球应在液面之上;测杆两端有测量死区;锁紧环固定时下端与杆底端应平齐。

此种方式适用于大部分液罐测量,可选用厂家提供的连接法兰或用户特殊定制的法兰,将液位传感器安装螺纹直接旋入法兰中。

磁致伸缩液位计螺纹安装图


2.使用活动的连接头安装

此种方式适用于测量高度可调整的开罐与密封罐测量。

磁致伸缩液位计活动接头安装图


3.定位环安装

传感器测杆接触罐底,依靠电子仓部的定位环防止传感器摆动,传感器电子仓及引出电缆在油罐内。

注:

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

磁致伸缩液位计定位环安装图


4.悬挂式安装

传感器被吊挂在罐口法兰盖下,测杆与罐底保持一定距离(2~5mm),依靠电子仓部的定位环防止传感器摆动,传感器电子仓及引出电缆在油罐内。

注:

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

磁致伸缩液位计悬挂安装图


磁致伸缩液位计接线端子连接

磁致伸缩液位计端子接线图
