磁致伸缩式液位计

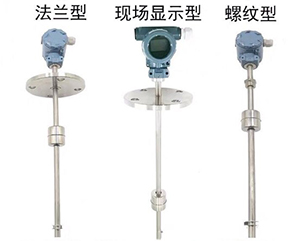

产品名称:磁致伸缩式液位计

产品型号:KM-CZM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:磁致伸缩式液位计主要由电子头、探测杆、浮子三部分、组成。在各行中得以广泛使用,他的准确度得到使用单位的认可。

磁致伸缩式液位计产品概述
磁致伸缩式液位计一般输出信号接口采用4~20mA的标准电流信号或RS-485数字信号接口,可直接接入PLC、DCS系统或其他计算机管理系统,便于微机对信号进行处理。

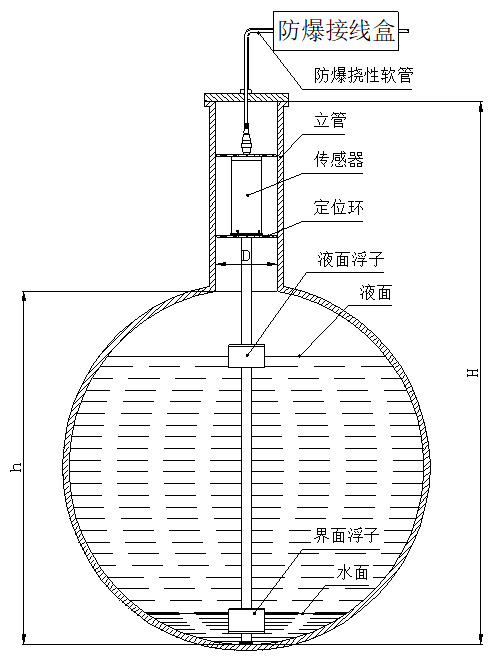

磁致伸缩式液位计的一大特点是集测量液面、界面、温度等参数于一身。因为磁致伸缩式液位计中的电子部件可以探测到由同一发射脉冲产生的连续磁波,所以在同一探测杆上可配装2个甚至多个磁浮子。只要保证浮子重量与介质比重相对应,则可同时测得液面和界面,真正实现多参数测量。
若将多个温度传感器埋入磁致伸缩式液位计的传感杆内,则在可测量液位的同时还能得到介质的多点温度及液面下的平均温度。
由于高精度磁致伸缩式液位计是通过测量发射脉冲和返回脉冲的时间差来确定被测位移量,因此测量精度极高。其非线性小于0.05%FS,重复性小于0.001%FS,分辩率小于0.002%FS。如此高的测量精度在当今液位测量中是独一无二的,而其他类型的传感器很难达到此精度。

磁致伸缩式液位计工作原理
磁致伸缩液位计主要由电子头、探测杆、浮子三部分、组成。在各行中得以广泛使用,他的准确度得到使用单位的认可。该液位计测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

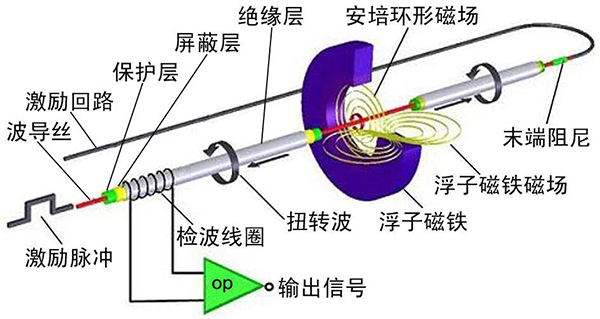

磁致伸缩式液位计工作原理图

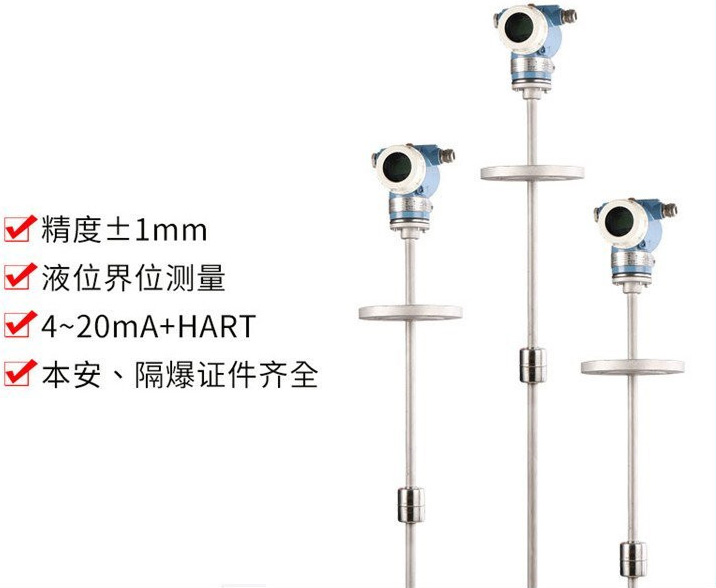

磁致伸缩式液位计使用特点
1.两线制、高精度,具有HART协议;
2.兼有远程和本地调整零点和量程;
3.具有自诊断能力及故障输出报警功能;
4.带有非易失性存储器不怕断电丢失数据;
5.长期稳定性好、安装简便;
6.可同时测量液位、界面;
7.使用寿命长、免维护、运行成本低;
8.可选一体化防雷接线端子;
9.多功能LCD数字现场指示表;
10.整体防爆设计,带表盖锁紧防爆螺钉;
11.内部及外部双接地端子,便于现场接地;
12.外部挂牌孔设计,可挂工位号牌等;
13.表壳带接线端提示符。

磁致伸缩式液位计技术参数
测量范围:0.1~6m
精 确 度:±1mm或0.1%取较大值
分 辨 率:0.1mm
适用介质:与探头材料相兼容的液体
工作压力:≤4.0Mpa
工作温度:-40~85℃(-20~70℃带LCD表头)
介质温度:-40~100℃(高温型-40~200℃)
介质密度:0.5~2.0g/cm3
介质粘度:≤0.8Pa•S
稳 定 性:±0.1%FS/年
温度系数:在环境温度范围内均为0.1%/10℃
电源电压:24VDC

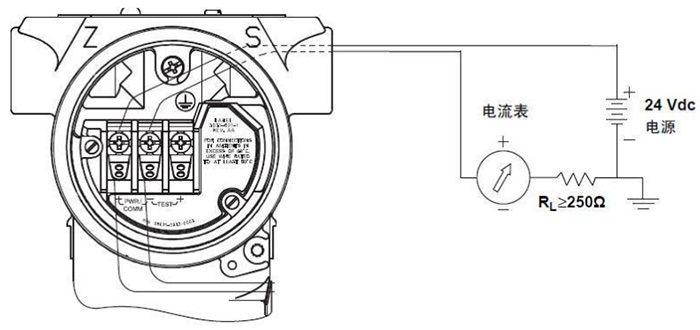

输出信号:4~20mADC二线制
最大负载:50×(电源电压-9)Ω
阻    尼:0~24s之间可调
死    区:上死区50mm;下死区50mm
电源影响:小于输出量程的0.005%/V
负载影响:供电电压恒定时,负载变化没有影响
湿度影响:0~95%相对湿度无影响
振动影响:对于l0g峰值,20~2000Hz条件下影响小于0.1%FS
外    壳:模压铸铝(外涂环氧树脂)
防护等级:探头IP68、表头IP65
防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6
现场指示:多功能LCD数字显示表
电气接口:M20×1.5

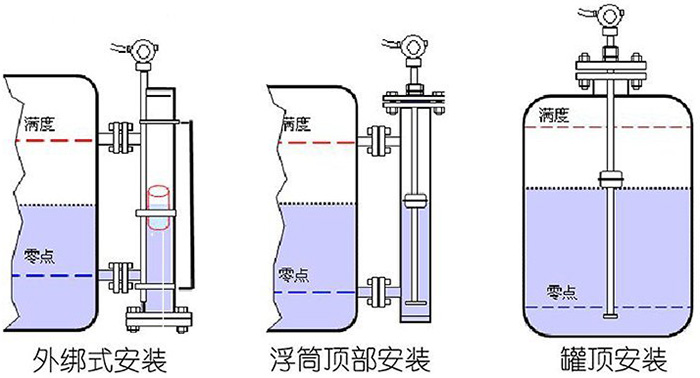

过程连接:DN50、DN80、DN100法兰或M20×1.5、G3/4"等螺纹或特殊定制
探杆材料:304、316L、PP、PVC、PTFE
浮子材料:304、316L、PP、PTFE
接    地:仪表外壳应与罐壁和大地良好连接

磁致伸缩式液位计应用领域
1、各种石油、液化气储罐的液位、界面及温度实时测量与监控;
2、加油站库区管理计量与监控;
3、生化与制药行业各类储罐过程控制与监控;
4、食品与饮料加工各类储罐及过程控制的液位、界面及温度的测量计量与监控;
5、水处理及环保工业过程中的液位、界面及温度测量与监控。

磁致伸缩式液位计选型表
型号 代 号 说 明
KM-
CZM
□- □- 磁致伸缩式液位计

防爆 6
8
                  普通型
隔爆型

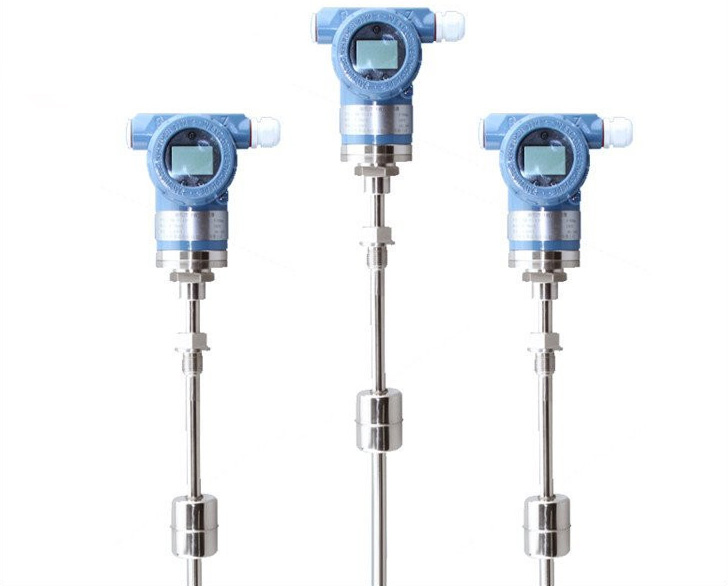

连接螺纹 M
Y
U
                M18×1.5
M20×1.5
3/4-16UNF(英制)
输出形式 A
B
C
D
E
              4-20mADC/+24VDC±10%
0-5VDC/+24VDC±10%
0-10VDC/+24VDC±10%
(-5-+5)VDC/+15VDC±10%
(-10-+10)VDC/+15VDC±10%
连线方式 J
K
L
            电缆线连接
航空插头连接(不适用于隔爆型产品)
连线端子连接
量程范围           800-5000(mm)
安装附件 A
B
C
        FK-1(见附件清单)
FK-2(见附件清单)
FK-3(见附件清单)
工作温度 R
S
T
      0-+70℃
-25-+80℃
-40-+85℃
介质比重     g/cm3
防腐类型 G
F
  普通型
防腐型
选配法兰 M
O
P
Q
DN65-PN2.0MPa(GB 9115.8-88)
DN80-PN2.0MPa(GB 9115.8-88)
DN65-PN5.0MPa(GB 9115.8-88)
DN80-PN5.0MPa(GB 9115.8-88)

注:1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸; 2、需要提供其它连接螺纹是请在订货前咨询。
