多功能磁致伸缩液位计

当前位置:主页 > 产品展示 > 液位计系列 > 磁致伸缩液位计 > 多功能磁致伸缩液位计

多功能磁致伸缩液位计

产品名称:多功能磁致伸缩液位计

产品型号:KM-CZM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:多功能磁致伸缩液位计结构材质:测杆材质:不锈钢304、316*,不锈钢衬聚全氟乙丙烯,电子仓材质:铝(普通型、本安型)、不锈钢304(隔爆型)。

多功能磁致伸缩液位计概述
多功能磁致伸缩液位计是基于现代数字技术达到本质安全标准的新一代高精度磁致伸缩液位计。多功能磁致伸缩液位计实现了液位、界面、温度的同时测量,通过标准EIA-RS485通讯接口实现远距离数据传输,产品具有质量稳定、性能优越、使用寿命长、安装简单、性价比高的优点,是测量液位的理想传感器,已被广泛应用于石油、化工、食品、制药等行业的液位精确测量之中。
在化工行业,强腐蚀性的液体是经常需要用到的原料。能在强腐蚀环境下长期使用的传感器本来就不多,在这条件下还能长期稳定精确测量的传感器就更少。公司通过和化工行业的合作伙伴在长期合作中,结合多功能磁致伸缩液位计的特点,针对性地研发出了耐腐蚀的结构,并根据客户的使用情况反馈,不断完善产品,逐步形成了多功能磁致伸缩液位计。
多功能磁致伸缩液位计防腐型磁尺的测杆外包了一层由聚全氟乙丙烯材料组成的保护套管,法兰、锁紧环和浮子都是由防腐材料制作和保护的,能和各种强腐蚀液体兼容,确保产品的正常使用。如果在含有较强腐蚀挥发性液体的空间使用时,更可在电子仓外加装防腐保护罩,起到整体防护的作用。

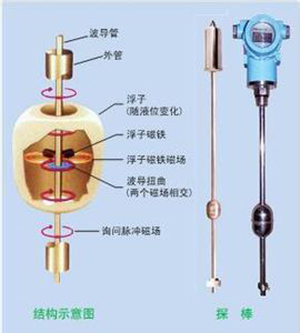

多功能磁致伸缩液位计结构图

多功能磁致伸缩液位计特点
1、非接触式连续测量
2、使用寿命长、性能稳定可靠
3、柔性结构.解决运输、安装困难的问题
4、高精度、高重复性测量
5、绝对量输出,重启无须重归零位
6、可同时测量液位、界面、温度
7、达到本质安全标准:Exia II BT5
8、全天候工作,免日常维护
9、可提供配套数据采集软件,功能强大方便

多功能磁致伸缩液位计技术参数
1、输出方式:ModBus、电流、电压(R系列只有ModBus输出)
2、可测物理量:ModBus: 1~3个位H和1~5个温度
3、模拟:1~2个位置
4、有效量程:位置量程范围:50~7600mm(R系列范围:1000~14000mm)
5、温度量程范围:-40~+85℃
6、供电电源:24VDC
7、通迅接口:标准RS485,标准变送模拟信号
8、工作电流:<90mA
9、更新时间:ModBus模拟测量长度簇1200 2400 4800 7000mm,更新时间0.5   1.0  2.0   5.0ms,R系列,ModBus: 15~20ms(根据量程大小而定)
10、工作温度:-40~+85℃
11、测杆耐压:等于浮子可承受的最大压力
12、绝缘强度:500V(外壳对地)
13、性能指标:非线性误差:<±0.05%FS或<±80μm,重复性误差:<±0.002%FS(最小±2.5μm)
14、迟滞:ModBus:<4μm
15、模拟:< 0.002%FS(最小±10μm)
16、分辨力:ModBus:<4pm
17、模拟:采用16Bit D/A输出(最小10pm)
18、温度影响:±0.007%FS/℃
19、系统分辨率:ModBus:由显示控制器的分辨力决定,最高4μm
20、模拟:由显示控制器的分辨力决定
21、测温精度:±0.5℃(-10~+85℃)
22、零点范围:100%FS
23、结构材质:测杆材质:不锈钢304、316*,不锈钢衬聚全氟乙丙烯,电子仓材质:铝(普通型、本安型)、不锈钢304(隔爆型)
24、安装接口:螺纹连接
25、出线方式:直出电缆线、直出耐高温(< 2000C)电缆线、航空插头、接线端子
26、防护等级:IP65
27、防爆标志:Exd II BT5(隔爆型)、Exia II BT5(本安型)

多功能磁致伸缩液位计选型表
型号 代 号 说 明
KM-
CZM
□- □-
防爆 6
8
                  普通型
隔爆型
连接螺纹 M
Y
U
                M18×1.5
M20×1.5
3/4-16UNF(英制)
输出形式 A
B
C
D
E
              4-20mADC/+24VDC±10%
0-5VDC/+24VDC±10%
0-10VDC/+24VDC±10%
(-5-+5)VDC/+15VDC±10%
(-10-+10)VDC/+15VDC±10%
连线方式 J
K
L
            电缆线连接
航空插头连接(不适用于隔爆型产品)
连线端子连接
量程范围           800-5000(mm)
安装附件 A
B
C
        FK-1(见附件清单)
FK-2(见附件清单)
FK-3(见附件清单)
工作温度 R
S
T
      0-+70℃
-25-+80℃
-40-+85℃
介质比重     g/cm3
防腐类型 G
F
  普通型
防腐型
选配法兰 M
O
P
Q
DN65-PN2.0MPa(GB 9115.8-88)
DN80-PN2.0MPa(GB 9115.8-88)
DN65-PN5.0MPa(GB 9115.8-88)
DN80-PN5.0MPa(GB 9115.8-88)
