防爆磁致伸缩液位计

产品名称:防爆磁致伸缩液位计

产品型号:KM-CZM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:防爆磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

防爆磁致伸缩液位计概述
防爆磁致伸缩液位计的防爆等级一般有隔爆型和本安型2种,适合在各种易燃、易爆、高温、高压等危险场所使用。且用磁致伸缩液位仪测量时无需人工开启罐盖,避免了人工测量带来的不安全隐患。可靠性高,故障率低,寿命长,由于磁致伸缩液位仪的整个变送器密封在不锈钢管内,其传感元件和被测介质非接触,所以虽然测量过程是不断重复的,也不会对传感器造成任何磨损。因此,它具有工作可靠性高、故障低、寿命长的优点,适合各种恶劣环境。由于防爆磁致伸缩液位计采用法兰连接方式,帮安装极其简便,而且无需安期维护或重新标定,给使用者带来极大的方便。防爆磁致伸缩液位计一般输出信号接口采用4~20mA的标准电流信号或RS-485数字信号接口,可直接接入PLC、DCS系统或其他计算机管理系统,便于微机对信号进行处理。
防爆磁致伸缩液位计是根据磁致伸缩原理,结合先进的数字电路,最新研制开发的新一代数字输出液位传感器。该产品除具有模拟输出的磁致伸缩液位计的特点外,因其功能扩展,具有更大的使用灵活性和更强的环境适用性。

防爆磁致伸缩液位计原理
防爆磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。

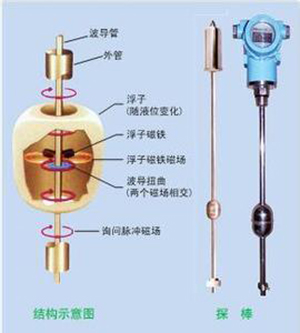

防爆磁致伸缩液位计结构原理图

防爆磁致伸缩液位计功能特点
防爆磁致伸缩液位计可同时进行液位、界面、温度多参量测量,测量精度高,稳定性好。灵活的数字输出方式:标准EIA-485数字输出信号,直接与微机或配套的显示控制器通信,并可与工控系统联网,实现多台传感器的实时数据采集、显示、报警及自动监测和控制。磁致伸缩液位计采用低功耗的单片机和高精度的数字转换组件、数字式温度传感器直接测量和计算,测量结果以数字形式输出,并可远距离传送具有优良的抗干扰性能 模块化设计结构精巧,实现安装现场不清罐维护,降低维修成本 标准的螺纹或法兰连接,现场安装简便快捷。

防爆磁致伸缩液位计主要性能
1、数字信号输出液位传感器;
2、油位、水位、一至五点温度数据输出;
3、测量范围:0.2~6m ;
4、重复精度:优于0.001%FS;
5、非 线 性: 0.05%FS;
6、分 辨 率: 150μm ;
7、输出模式:Rs-485;
8、供电电源:15~30VDC;
9、防爆等级:ExdⅡBT5  ExiaⅡAT5  ExiaⅡBT5;
10、温度系数:测杆:-40℃~120℃ ;电子仓:-20℃~75℃;
11、工作压力:浮球:3.2MPa;
12、测杆材料:0Cr18Ni9、1Cr18Ni9Ti。

防爆磁致伸缩液位计应用领域
1、各种石油、液化气储罐的液位、界面及温度实时测量与监控;
2、加油站库区管理计量与监控;
3、生化与制药行业各类储罐过程控制与监控;
4、食品与饮料加工各类储罐及过程控制的液位、界面及温度的测量计量与监控;
5、水处理及环保工业过程中的液位、界面及温度测量与监控。

防爆磁致伸缩液位计技术特点
1、非接触式测量;
2、高精度、高稳定性、高可靠性;
3、使用寿命长;
4、多种信号输出方式选择;
5、具有反向极性保护功能;
6、防雷击、防射频干扰;
7、结构精巧、环境适应性强;
8、不需定期重标和维护;
9、可监测带压或不带压液罐的液位;
10、隔离防爆(可选);
11、安装方便。

防爆磁致伸缩液位计结构特性
1、测杆材料:1Cr18Ni9(304);
2、316L不锈钢;
3、304 外包聚四氟乙烯防腐套管(防腐型);
4、电子仓外壳材料:1Cr18Ni9Ti;
5、1Cr18Ni9Ti外罩尼龙保护罩(防腐型);
6、连接形式(螺纹连接):M18×1.5;M20×1.5;3/4-16UNF(英制);
7、法兰材料:1Cr18Ni9Ti;
8、聚四氟乙烯(防腐型);
9、引线方式:PVC屏蔽电缆线(默认长度:2.8m,也可根据用户要求提供);航空插头(不适用于隔爆型产品);接线端子;
10、防爆标志:隔爆型EXdIIBT5;
11、外壳防护等级:IP65。

防爆磁致伸缩液位计选型表
型号 代 号 说 明
KM-
CZM
□- □- 磁致伸缩液位计

防爆 6
8
                  普通型
隔爆型
连接螺纹 M
Y
U
                M18×1.5
M20×1.5
3/4-16UNF(英制)
输出形式 A
B
C
D
E
              4-20mADC/+24VDC±10%
0-5VDC/+24VDC±10%
0-10VDC/+24VDC±10%
(-5-+5)VDC/+15VDC±10%
(-10-+10)VDC/+15VDC±10%
连线方式 J
K
L
            电缆线连接
航空插头连接(不适用于隔爆型产品)
连线端子连接
量程范围           800-5000(mm)
安装附件 A
B
C
        FK-1(见附件清单)
FK-2(见附件清单)
FK-3(见附件清单)
工作温度 R
S
T
      0-+70℃
-25-+80℃
-40-+85℃
介质比重     g/cm3
防腐类型 G
F
  普通型
防腐型
选配法兰 M
O
P
Q
DN65-PN2.0MPa(GB 9115.8-88)
DN80-PN2.0MPa(GB 9115.8-88)
DN65-PN5.0MPa(GB 9115.8-88)
DN80-PN5.0MPa(GB 9115.8-88)

注:1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸;2、需要提供其它连接螺纹是请在订货前咨询。
