智能磁致伸缩液位计

产品名称:智能磁致伸缩液位计

产品型号:KM-CZM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:智能磁致伸缩液位计由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。

智能磁致伸缩液位计概述
智能磁致伸缩液位计是基于磁致伸缩感应扭转波原理研制而成的可同时测量液位、界面、温度的测量仪表。
由于其测量过程中不受压力、温度、介电常数等因素变化的影响,具有精度高、稳定性好、可靠性高、使用寿命长、免维护、安全可靠等优点。
被广泛应用于石油加工、制药、食品加工、水处理、罐区管理、加油站地下库存等领域中的液位、界面的测量与过程控制。
测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

智能磁致伸缩液位计参数
1、探头材料:聚氯乙烯(PVC)、聚丙烯(PP)
2、测量范围:0.1m~5m
3、供给电源:9~45V DC,通常24V
4、输出信号:两线制4~20mA+HART
5、探杆外径:F20mm或F28mm
6、浮子外径:F48mm或F68mm
7、工作压力:0~0.6 MPa
8、介质温度:-15~60℃(PVC探头),-25~110℃(PP探头)
9、过程连接:法兰DN50或DN80/PN1.0MPa
10、典型应用:弱酸、弱碱化工储罐
11、典型型号:AT100GP06F5A1L

智能磁致伸缩液位计特性
智能磁致伸缩液位计进行油罐液位的测量。其优点表现在:
1.可靠性强:由于智能磁致伸缩液位计采用波导原理,无机械可动部分,故无摩擦,无磨损。整个变换器封闭在不锈钢管内,和测量介质非接触,传感器工作可靠,寿命长。
2.精度高:由于智能磁致伸缩液位计用波导脉冲工作,工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量,因此测量精度高,分辨率优于0.01%FS,这是用其它传感器难以达到的精度。
3.安全性好:智能磁致伸缩液位计的防爆性能高,本安防爆,使用安全,特别适合对化工原料和易燃液体的测量。测量时无需开启罐盖,避免人工测量所存在的不安全性。
4.智能磁致伸缩液位计易于安装和维护简单:智能磁致伸缩液位计一般通过罐顶已有管口进行安装,特别适用于地下储罐和已投运储罐的安装,并可在安装过程中不影响正常生产。
5.便于系统自动化工作:智能磁致伸缩液位计的二次仪表采用标准输出信号,便于微机对信号进行处理,容易实现联网工作,提高整个测量系统的自动化程度。

智能磁致伸缩液位计原理
智能磁致伸缩液位计的传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子,此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即液面的位置。

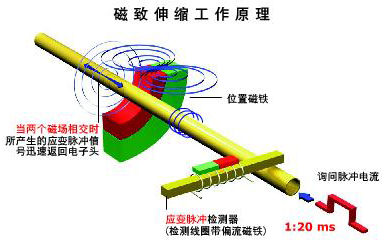

智能磁致伸缩液位计工作原理图

智能磁致伸缩液位计选型表
型号 代 号 说 明
KM-
CZM
□- □- 磁致伸缩液位计

防爆 6
8
                  普通型
隔爆型
连接螺纹 M
Y
U
                M18×1.5
M20×1.5
3/4-16UNF(英制)
输出形式 A
B
C
D
E
              4-20mADC/+24VDC±10%
0-5VDC/+24VDC±10%
0-10VDC/+24VDC±10%
(-5-+5)VDC/+15VDC±10%
(-10-+10)VDC/+15VDC±10%
连线方式 J
K
L
            电缆线连接
航空插头连接(不适用于隔爆型产品)
连线端子连接
量程范围           800-5000(mm)
安装附件 A
B
C
        FK-1(见附件清单)
FK-2(见附件清单)
FK-3(见附件清单)
工作温度 R
S
T
      0-+70℃
-25-+80℃
-40-+85℃
介质比重     g/cm3
防腐类型 G
F
  普通型
防腐型
选配法兰 M
O
P
Q
DN65-PN2.0MPa(GB 9115.8-88)
DN80-PN2.0MPa(GB 9115.8-88)
DN65-PN5.0MPa(GB 9115.8-88)
DN80-PN5.0MPa(GB 9115.8-88)

注:1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸;2、需要提供其它连接螺纹是请在订货前咨询。
