玻璃管液位计

玻璃管液位计的产品概述

玻璃板、玻璃管液面计为直观液位测量仪表,用来直接或间接地指示各种塔、罐、槽、箱等容器的液面位置(油、水、酸、碱、盐等各种介质)仪表两端各装有一个针型阀,当玻璃管发生意外事故而破碎时,针型阀在容器压力作用下自动关闭,以防止容器内介质继续外流。

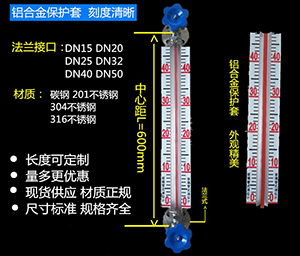

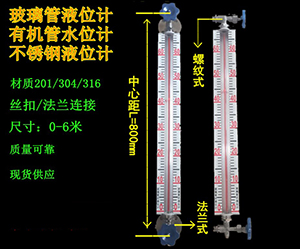

玻璃管液位计产品图


玻璃管液位计的参数

1.法兰的公称直径DN20

2.法兰型式:A型-平面法兰HG5012-58;B型-凸面法兰HG5012-58

3.结构形式:“标准型”D-与“保温型”W

4.材料分类:Ⅰ(类材料)-碳钢;Ⅱ(类材料)耐酸不锈钢

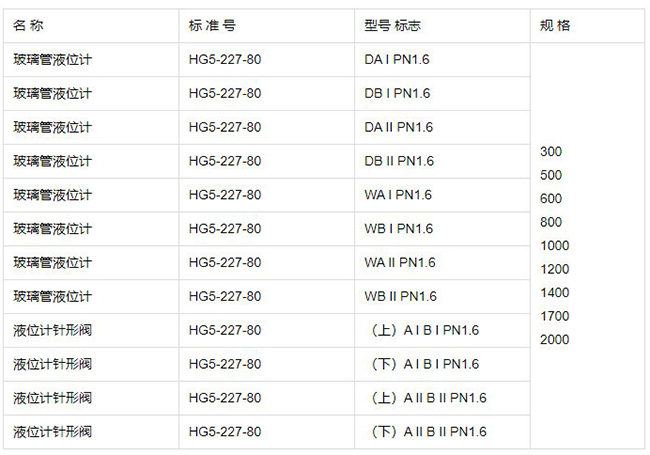

玻璃管液位计规格型号表


玻璃管液位计的主要技术指标

玻璃管液位计技术参数对照表


玻璃管液位计的结构原理

仪表在上下阀上都装法兰连接,使保持法兰表面光洁,通过法兰与容器连接构成连通器,透过玻璃板或玻璃管,可直接读得容器内液位的高度。

在上下阀内都装有钢球,当玻璃板或玻璃管因意外事故破坏时,钢球在容器压力作用下,阻塞通道,这样容器便自动密封,可防止密封内的液体继续外流。

在仪表的阀端装有阻塞螺钉,可供取样用,或在检修时放出仪表中剩余液体使用。

玻璃管液位计结构原理图


玻璃管液位计购买须知

玻璃管液位计选型表


玻璃管液位计使用须知

为保证自密封作用,容器内介质压力应大于0.2MPA。在打开上下阀时,阀杆退出转数不得少于4转,以免钢球在自封时,碰到阀杆的顶端。

玻璃管液位计现场安装使用图
