管式液位计

管式液位计

产品型号:JKM-HG

联系电话:15195518515     0517-86801009

产品特点:管式液位计其结构简单,测量准确,是传统的现场液位测量工具。

管式液位计概述
玻璃板、玻璃管液面计为直观液位测量仪表,用来直接或间接地指示各种塔、罐、槽、箱等容器的液面位置(油、水、酸、碱、盐等各种介质)仪表两端各装有一个针型阀,当玻璃管发生意外事故而破碎时,针型阀在容器压力作用下自动关闭,以防止容器内介质继续外流。
管式液位计参数
1、法兰的公称直径DN20
2、法兰型式:A型-平面法兰HG5012-58,B型-凸面法兰院HG5012-58
3、结构形式:“标准型”D-与“保温型”W
4、材料分类:Ⅰ(类材料)-碳钢,Ⅱ(类材料)耐酸不锈钢

管式液位计主要技术指标
1、工作压力:≤16Kgf/cm2
2、工作温度:≤200℃
3、针型阀的自动关闭压力:≥2Kgf/cm2
4、保温套蒸汽压力:≤6Kg/cm2

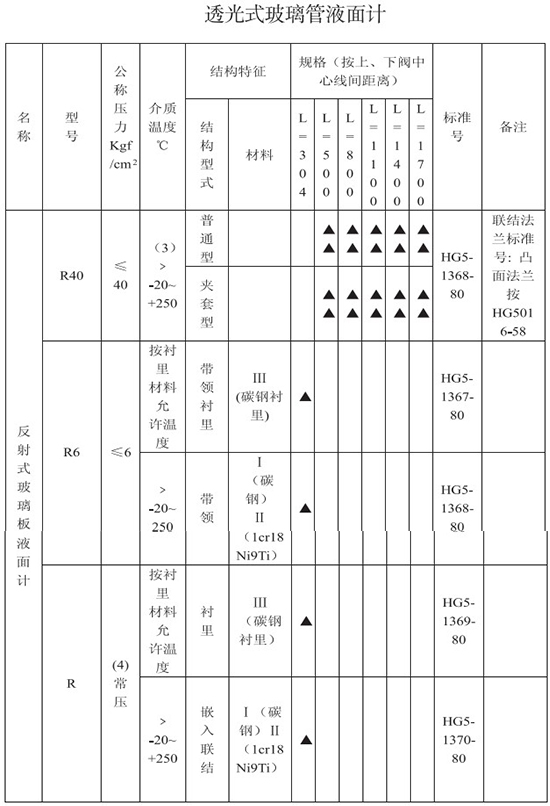

玻璃管液面计标准系列

管式液位计结构和原理
仪表在上下阀上都装法兰连接,使保持法兰表面光洁,通过法兰与容器连接构成连通器,透过玻璃板或玻璃管,可直接读得容器内液位的高度。
在上下阀内都装有钢球,当玻璃板或玻璃管因意外事故破坏时,钢球在容器压力作用下,阻塞通道,这样容器便自动密封,可防止密封内的液体继续外流。
在仪表的阀端装有阻塞螺钉,可供取样用,或在检修时放出仪表中剩余液体使用。
