玻璃水位计

产品名称:玻璃水位计

产品型号:KM-UG

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:玻璃水位计使用中的仪表应定期检查。清洗玻璃板内外壁污垢,使液位显示清晰。

玻璃水位计概述
玻璃水位计适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。

玻璃水位计安装、使用与维护
1、为了保证自动密超过计划作用,容器内的介质压力不得小于0.2MPa,在打开上下阀时,阀杆退出转数不少于4转(使钢球封门时,不致于碰到阀杆的顶端)。
2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢,使液位显示清晰。
3、检修装配玻璃板在旋紧螺栓时,要密切注意玻璃板受力不均而破碎。因此,螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。

玻璃水位计规定标记
名称 型号 规格 标准号 备注
液面计 BR40-Ⅰ,
BR40-Ⅱ,
BR40-ⅠZ,
BR40-ⅡZ,
L=500、800、1100、1400、1700、2000 HG5-1366-80 ①凸面法兰(B)按HGJ47-91 DN20,PN4.0MPa
②工作压力:4.0MPa
液面计 BT64-Ⅰ,
BT64-Ⅱ,
BT64-ⅠZ,
BT64-ⅡZ,
L=500、800、1100、1400、1700 HG5-1365-80 ①凸面法兰(B)按HGJ47-91 DN20,PN6.3MPa
②工作压力:6.3MPa
液面计 A(B)T25-Ⅰ,
A(B)T25-Ⅱ,
A(B)T25-ⅠZ,
A(B)T25-ⅡZ,
L=500、800、1100、1400、1700、2000 HG5-1364-80 ①突面法兰(A)按HGJ46-91
②凸面法兰(B)按HGJ47-91 DN20,PN2.5MPa
③工作压力:2.5MPa
液面计 R-Ⅰ
R-Ⅱ
304 HG5-1370-80
液面计 R-Ⅲ 304 HG5-1369-80
液面计 R6-Ⅰ
R6-Ⅱ
304 HG5-1368-80
液面计 R6-Ⅲ 304 HG5-1367-80 工作压力:0.6MPa

玻璃水位计主要技术参数
蒸汽夹套接头 G1/2"外螺纹
伴热蒸汽压力 ≤0.6MPa
液面计工作温度 -20~+200℃
钢球自动关闭压力 ≥0.2MPa
测量范围(安装中心距L) 300、500、800、1100、1400、1700mm
反射式液面计工作压力 2.5、4.0、6.3MPa、0.6MPa(用于R型)
玻璃板液面计材质 碳钢、不锈钢

玻璃水位计结构原理
玻璃水位计根据连通其原理,将容器内介质液位引至外部玻璃板液位计内,通过透明玻璃直接显示容器内液位实际高度 仪表阀杆密封填料采用柔性石墨压环,密封性能可靠。

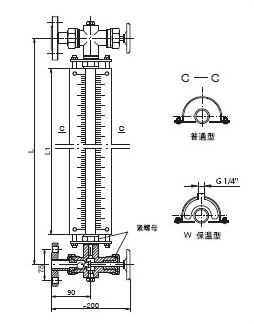

玻璃水位计工作原理图

玻璃水位计特点
1、玻璃板型使用安全、耐用。
2、反射式玻璃板型结构简单、维修方便。
3、玻璃板型直读式、读数精确、可靠。
