玻璃管液面计

产品名称:玻璃管液面计

产品型号:KM-UG

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:玻璃管液面计为适用于化工、石油等工业低温设备的液位指示装置。

玻璃管液面计产品结构
仪表的上下阀上装有法兰接头,与容器连接构联通器,透过玻璃板直接指示容器布什的液位,“夹套型”设有加热或冷却装置。该装置加热时可用蒸气,冷却时可用循环水,这样可以调节流动性能,夹套型接管尺寸ZG1/4''内螺纹。在上下阀内装有钢球,当玻璃板因意外事故破坏时,钢球在容器压力作用下,自动密封,防止容器内的液体继续外流。在仪表的上端针形阀装有阻塞螺钉,可供放气之用,下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。

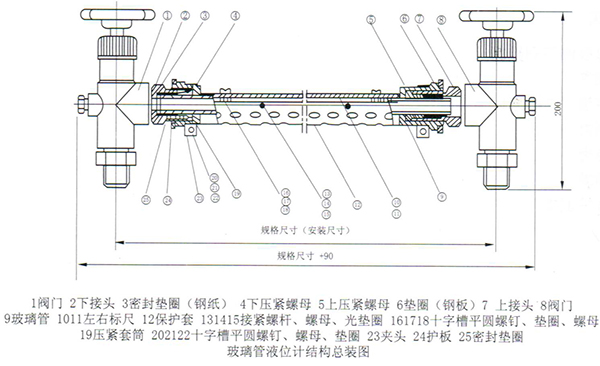

玻璃管液面计结构图

玻璃管液面计主要技术参数
1.工作温度:0~200℃
2. 公称通径:20mm / 25mm
3. 压力等级(Mpa):≤1.6
4. 针型阀的自动关闭压力(MPa):≥0.2
6. 玻璃管的耐热急变温差为180℃
7.主要材质:Q235-A(碳钢)1Cr18Ni9Ti(不锈钢)
8.公称长度:L(mm) 500 600 800 1000 1100 1200 1400 1700 2000
如有特殊要求可在订货时洽商.

玻璃管液面计安装、使用与维护
1、容器上与本仪表连接的两法兰端面应保证在同一垂直平面内,否则在仪表安装后使阀门挠曲,以致玻璃管折断。
2、为了保证片动密超过计划作用,容器内的介质压力应大于0.2MPa,在打开上下阀时,阀杆退出转数不小于4转(使钢球封门时,不致于碰到阀杆的顶端。)
3、使用中的仪表定期检查。洗清玻璃内外壁污垢,使液体显示清晰。

玻璃管液面计工作原理
玻璃管液位计是基于连通器原理设计的,由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器,透过玻璃板观察到的液面与容器内的液面相同即液位高度。 液位计两端的针型阀不仅起截止阀的作用,其内部的钢球具有逆止阀的功能,当液位计发生意外破损泄漏时,钢球可在介质压力作用下自动关闭液体通道,防止液体大量外流起到安全保护作用。液位计改变零件的材料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。

玻璃管液面计特点
1、显示清晰、无盲区、无间断、连续指示;
2、不渗漏,不堵塞;
3、维护方便。

玻璃管液面计分类及使用范围如下
1、伴热型玻璃板液位计:主要用于被测介质需要保温的场合;
2、防霜型玻璃板液位计:主要用于被测介质操作温度为-196~0℃,玻璃易结霜的场合;
3、无盲区型玻璃板液位计:主要用于需要连续观测,可视范围内不允许有盲区的场合;
4、双色型玻璃板液位计:主要用于介质为无色透明液体,不易观测液位的场合;
5、防紫外线型玻璃板液位计:主要用于被测介质怕紫外线照光的场合;
6、宽液室型玻璃板液位计:主要用于被测介质黏度比较大或者是要求仪表的容积比较大的场合;
7、照明型玻璃板液位计:主要用于夜间需要观测的场合。

玻璃管液面计选型
KM-UG 玻璃管液面计
  工作压力(Mpa)
-01 <1.6适用于玻璃管
-02 2.5适用于石英管
-03 4.0适用于石英管
-04 6.3适用于石英管
  材  质
-01 304
-02 316
-03 304+F4
  中心距L
