玻璃液位计

产品名称:玻璃液位计

产品型号:KN-UG

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:玻璃液位计的上下阀装有法兰接头,与容器连接构成连通器,由玻璃管内直接指示容器内的液位。

玻璃液位计概述
玻璃液位计在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头,通过法兰与容器连接构成连通器,透过玻璃板可直接读得容器内液位的高度。仪表在上下阀内都装有钢球,当玻璃板因意外事故破坏时,钢球在容器内压力作用下阻塞通道,这样容器便自动密封,可以防止容器内的液体继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中的剩余液体时用。
玻璃液位计的上下阀装有法兰接头,与容器连接构成连通器,由玻璃管内直接指示容器内的液位。在上下阀内装有钢球,当玻璃意外破裂时,钢球在容器内压力的作用下自动密封阻塞通道,防止容器内的介质继续外流。仪表上端针型阀上装有限塞螺钉,可供放气之用,下端针型阀上也装有限塞螺钉,可供放空、取样、排污、清洗。下端装有排污阀,供取样、检修、冲洗或排放液用。目前有的小型管式液位计也属于玻璃管液位,外部材料采用不锈钢304(最低标准)生产,可以使用水,液压油,机油等。采用316不锈钢适用腐蚀性更高的介质。

玻璃液位计技术参数
1测量范围:300~3200mm
2工作压力:-0.1MPa~1.6MPa
3工作温度:-20~180℃
4蒸汽夹套压力:1.0MPa
5蒸汽夹套接头:G1/2M外螺纹
6显示范围:法兰中心跟距L-2000mm
7过程连接:HG20592~20635-97 DN20~DN50
8接液材质:碳钢,不锈钢,高碉硅玻璃管,石英玻璃管
9钢珠自动封闭压力:≥0.2MPa
10排污阀:球阀,针形阀
注:其它法兰标准(如GB、JB/T、HGJ、ANSI、DIN等)请用户在订货时注明。

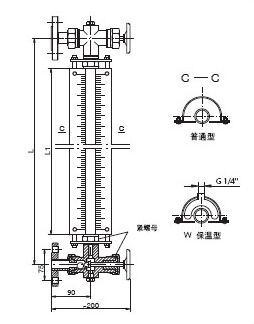

玻璃液位计结构图

玻璃液位计优点
1、读数清晰、直观、可靠。
2、结构简单、维修方便。
3、经久耐用。
玻璃液位计缺点
1、适用范围较窄,易碎。
2、不坚固、不安全、不耐压。
3、显示不清楚、使用温度低。

玻璃液位计的安装使用注意事项
1、玻璃液位计在运输、搬运及安装时,不可撞击或敲打,以防玻璃管和玻璃片破碎。
2、待安装后,当介质温度很高时,不要马上开启阀门,应预热20-30分钟,待玻璃管有一定温度后,再缓慢开启阀门。阀门开启程序:先缓慢开启上阀门,再缓慢开启下阀门,使被测介质慢慢进入玻璃管内。
3、在使用中,应定期清洗玻璃管内外壁污垢,以保持液位显示清晰。清洗程序:先关闭与容器连接的上、下阀门,打开排污阀,放净玻璃管内残液,使用适当清洗剂或采用长杆毛刷拉擦方法,清除管内壁污垢。
4、如果石英管断裂或挂垢严重需要更换时,具体步骤:拆下表体,拧开两端螺帽和螺母,用木棍将石英玻璃管从一端向另一端敲击,取出石墨环,将新石英管装入,再将石墨环套在石英管上,等距嵌入表体内,拧紧两端螺母及螺帽,确认无渗漏后,即可投入运行。
安装中心距L和标尺刻度L1的关系
L 300 500 600 800 1000 1200 1400 1700 2000
H 150 350 450 650 850 1050 1250 1550 1850

玻璃液位计型号和标记标准系列
名  称 标 准 号 型号   标志 规 格(mm)
液位计 HG5-227-80 DA I PN1.6 300
500
600
800
1000
1200
1400
1700
2000
液位计 HG5-227-80 DB I PN1.6
液位计 HG5-227-80 DA II PN1.6
液位计 HG5-227-80 DB II PN1.6
液位计 HG5-227-80 WA I PN1.6
液位计 HG5-227-80 WB I PN1.6
液位计 HG5-227-80 WA II PN1.6
液位计 HG5-227-80 WB II PN1.6
液位计针形阀 HG5-227-80 (上)A I B I PN1.6
液位计针形阀 HG5-227-80 (下)A I B I PN1.6
液位计针形阀 HG5-227-80 (上)A II B II PN1.6
液位计针形阀 HG5-227-80 (下)A II B II PN1.6
注:D-不保温型、W-保温型、I-碳钢、Ⅱ-不锈钢、A-平面法兰、B-凸面法兰
●     订货时请提供下列数据:●型号规格●测量范围(中心距L)●工作压力●工作温度●材质要求

玻璃液位计选型
KM-HG5 玻璃管液位计
  工作压力(Mpa)
-01 <1.6适用于玻璃管
-02 2.5适用于石英管
-03 4.0适用于石英管
-04 6.3适用于石英管
  材  质
-01 304
-02 316
-03 304+F4
  中心距
