磁致伸缩水位计

产品名称:磁致伸缩水位计

产品型号:KM-CZM

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:磁致伸缩水位计可广泛应用于石油、化工、制药、食品、饮料等行业,对各种液罐的液位进行计量和控制。

磁致伸缩水位计概述
磁致伸缩水位是应用“磁致伸缩”技术研制而成。这一技术已在国际范围内广泛的被应用在传感器技术之中,特别是用于要求测量精度高、使用环境较恶劣的位移和液位测量系统中。它具有精度高、重复性好、稳定可靠、非接触式测量、寿命长、安装方便、环境适应性强等特点。它的输出信号是一个真正的绝对位置输出,而不是比例的或需要再放大处理的信号,所以不存在信号漂移或变值的情况,因此不必像其它液位传感器一样需要定期重标和维护;正是因为它的输出信号为绝对值,所以即使电源中断重新接通也不会对数据接收构成问题,更无须重新归回零位。与其它液位变送器或液位计相比有明显的优势,它可广泛应用于石油、化工、制药、食品、饮料等行业,对各种液罐的液位进行计量和控制。作为位移传感器,它不但可以测量运动物体的直线位移,而且还可同时给出运动物体的速度模拟信号。灵活的供电方式和极为方便的接线方式可满足各种测量、控制及检测的要求;由于采用非接触测量方式,不会由于磨擦、磨损等原因造成传感器的使用寿命降低。它良好的环境适应性、可靠性和稳定的工作,为用户带来了极大的方便,与导电橡胶、LVDT、电阻式位移传感器等产品相比有明显的优势,而且一只传感器既可以用来测量位移,也可以测量速度,再加上有着极高的性能价格比和厂家及时周到的售后服务,足可让用户更加放心地使用。

磁致伸缩水位计工作原理
磁致伸缩液位计测量时,电路单元产生电流脉冲,该脉冲沿着磁致伸缩线向下传输,并产生一个环形的磁场。在探测杆外配有浮子,浮子沿探测杆随液位的变化而上下移动。由于浮子内装有一组永磁铁,所以浮子同时产生一个磁场。当电流磁场与浮子磁场相遇时,产生一个“扭曲”脉冲,或称“返回”脉冲。将“返回”脉冲与电流脉冲的时间差转换成脉冲信号,从而计算出浮子的实际位置,测得液位。

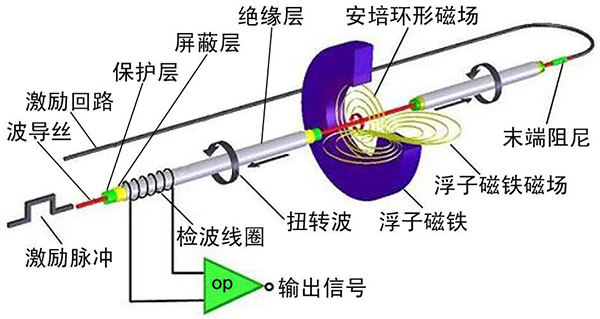

磁致伸缩水位计工作原理图

磁致伸缩水位计使用特点
1.两线制、高精度,具有HART协议;
2.兼有远程和本地调整零点和量程;
3.具有自诊断能力及故障输出报警功能;
4.带有非易失性存储器不怕断电丢失数据;
5.长期稳定性好、安装简便;
6.可同时测量液位、界面;
7.使用寿命长、免维护、运行成本低;
8.可选一体化防雷接线端子;
9.多功能LCD数字现场指示表;
10.整体防爆设计,带表盖锁紧防爆螺钉;
11.内部及外部双接地端子,便于现场接地;
12.外部挂牌孔设计,可挂工位号牌等;
13.表壳带接线端提示符。

磁致伸缩水位计技术参数
1、测量范围:0.1~6m
2、精 确 度:±1mm或0.1%取较大值
3、分 辨 率:0.1mm
4、适用介质:与探头材料相兼容的液体
5、工作压力:≤4.0Mpa
6、工作温度:-40~85℃(-20~70℃带LCD表头)
7、介质温度:-40~100℃(高温型-40~200℃)
8、介质密度:0.5~2.0g/cm3
9、介质粘度:≤0.8Pa•S
10、稳 定 性:±0.1%FS/年
11、温度系数:在环境温度范围内均为0.1%/10℃
12、电源电压:24VDC
13、输出信号:4~20mADC二线制
14、最大负载:50×(电源电压-9)Ω
15、阻    尼:0~24s之间可调
16、死    区:上死区50mm;下死区50mm
17、电源影响:小于输出量程的0.005%/V
18、负载影响:供电电压恒定时,负载变化没有影响
19、湿度影响:0~95%相对湿度无影响
20、振动影响:对于l0g峰值,20~2000Hz条件下影响小于0.1%FS
21、外    壳:模压铸铝(外涂环氧树脂)
22、防护等级:探头IP68、表头IP65
23、防    爆:隔爆型:dⅡBT5;本安型:iaⅡCT6
24、现场指示:多功能LCD数字显示表
25、电气接口:M20×1.5
26、过程连接:DN50、DN80、DN100法兰或M20×1.5、G3/4"等螺纹或特殊定制
27、探杆材料:304、316L、PP、PVC、PTFE
28、浮子材料:304、316L、PP、PTFE
29、接    地:仪表外壳应与罐壁和大地良好连接

磁致伸缩水位计典型应用
1、工业现场液位测量与控制
2、油罐液位测量;
3、化工过程液位控制;
4、制药罐液位控制;
5、食品饮料液罐控制;
6、大坝水位监控;
7、饮用水和污水处理等等。

磁致伸缩水位计选型说明
型号 代号 说明
KM-KYCM   磁致伸缩液位计
防爆 6   普通型
8   隔爆型
连接螺纹 M   M18×1.5
Y   M20×1.5
U   3/4-16UNF(英制)
输出形式 A   4~20mADC/+24VDC±10%
B   0~5VDC/+24VDC±10%
C   0~10VDC/+24VDC±10%
D   (-5~+5)VDC/+15VDC±10%
E   (-10~+10)VDC/+15VDC±10%
连线方式 J   电缆线连接
K   航空插头连接(不适用于隔爆型产品)
L   连线端子连接
量程范围     800-5000(mm)
安装附件 A   FK-1(见附件清单)
B   FK-2(见附件清单)
C   FK-3(见附件清单)
工作温度 R   0~+70℃
S   -25~+80℃
T   -40~+85℃
介质比重   g/cm3
防腐类型 G   普通型
F   防腐型
选配法兰 N DN65-PN2.0MPa(GB 9115.8-88)
O DN80-PN2.0MPa(GB 9115.8-88)
P DN65-PN5.0MPa(GB 9115.8-88)
Q DN80-PN5.0MPa(GB 9115.8-88)
注:1、选配法兰时请注明法兰材质选配其它规格的法兰请提供详细图纸;2、需要提供其它连接螺纹是请在订货钱咨询。
