磁致伸缩液位计的安装方法与注意事项

磁致伸缩液位计是现代仪器设备中不可或缺的元素，而其安装对于确保仪器的准确性和稳定性具有至关重要的作用。然而，由于其安装涉及到多个因素，因此需要对一些注意事项加以充分的了解，这样才能更好地应对安装过程中的问题。

首先，要选择一个合适的安装场所。磁致伸缩液位计的安装位置应该尽可能靠近被测容器或管道，并且避免选址在潮湿、高温或者强电磁场的环境中。另外，在选定场所之前还需要评估管道或者容器的几何结构，以便确定磁致伸缩液位计的安装方式和位置。

其次，需要杜绝磁性干扰。磁性环境对于磁致伸缩液位计的测量结果会产生重大影响，因此需要保证液位计的安装场所远离有磁性物质的区域。并且，还需要在安装时切勿使用具有磁性的固定装置和工具。

最后，需要严格按照安装说明进行操作。磁致伸缩液位计存在一定的操作规程，需要在安装前仔细阅读并遵循其中的步骤。通常，磁致伸缩液位计需要在平稳的表面上进行安装，并且在压紧垫圈时需要遵循一定的力度和顺序。此外，在安装完成后还需要进行现场试验，以确保仪器的正确性和稳定性。

总之，磁致伸缩液位计作为现代工业自动化监测与控制系统中的核心元素，其安装对于保障系统准确性和精度至关重要。因此，在安装磁致伸缩液位计时，需要考虑多个因素，严格按照安装说明进行操作，才能确保该仪器的稳定性和可靠性。

磁致伸缩液位计安装方法

1.螺纹安装

如图所示，产品垂直安装，安装斜度不能大于5度；安装浮球时，NO(上)标记的半球应在液面之上；测杆两端有测量死区；锁紧环固定时下端与杆底端应平齐。

此种方式适用于大部分液罐测量，可选用厂家提供的连接法兰或用户特殊定制的法兰，将液位传感器安装螺纹直接旋入法兰中。

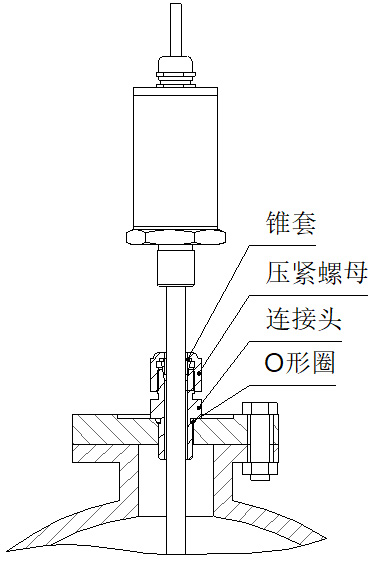

2.使用活动的连接头安装

此种方式适用于测量高度可调整的开罐与密封罐测量。

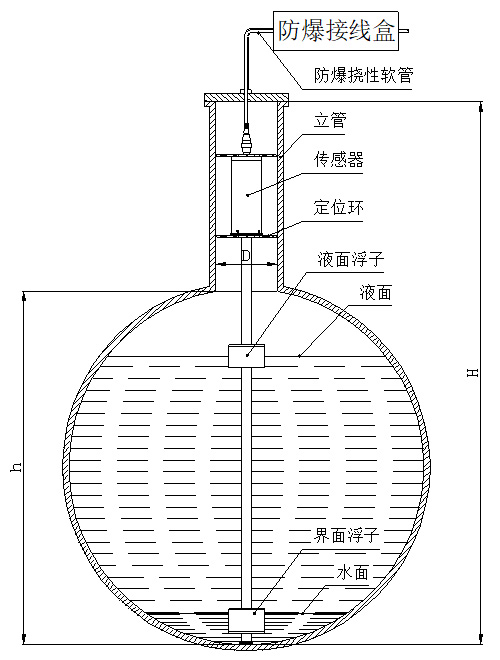

3.定位环安装

传感器测杆接触罐底，依靠电子仓部的定位环防止传感器摆动，传感器电子仓及引出电缆在油罐内。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm

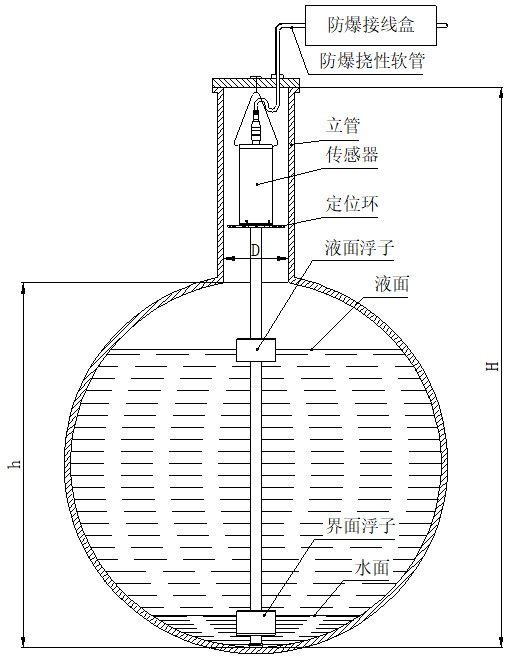

4.悬挂式安装

传感器被吊挂在罐口法兰盖下，测杆与罐底保持一定距离（2～5mm），依靠电子仓部的定位环防止传感器摆动，传感器电子仓及引出电缆在油罐内。

注：

h=罐高度

H=h+立管高度

D=Φ100mm

立管高度≥300mm
