投入式液位变送器

产品名称:投入式液位变送器

产品型号:2088

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:投入式液位变送器安装简单、使用方便,互换能力强。高品质传感器的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。

投入式液位变送器概述
1、投入式、直杆式、法兰式、螺纹式结构设计
2、安装简单、使用方便,互换能力强。高品质传感器的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。
3、具备本安防爆和隔离防爆能力,可应用于各种危险场所。
4、备有防阻塞型设计,可实现对糊状介质液位的测量。
5、100%等分刻度、LED、LCD三种指示表头,现场读数,十分方便。
6、4~20mADC二线制信号传送,抗干扰能力强,传输距离远。
7、精细独特的零点、温漂、非线性补偿,保证仪表使用条件范围内的精度长期稳定性好。

投入式液位变送器特点
采用先进电路处理技术,性能稳定、高灵敏度;多种量程,最大可测200m(水柱压力);采用316L不锈钢隔离膜片,适用于多种测量介质;配置灵活,根据需要可选择不同配置;一体式、分体式可选;反极性和过电压保护;抗冲击、防雷击设计;激光调阻温度补偿,零点、量程可现场调节;范围宽抗腐蚀,适于多种介质;过载及抗干扰能力强,性能稳定。

投入式液位变送器技术参数
测量形式及范围 0~1~200mH2O
允许过载 2倍满量程压力
工作温度 -20~80℃
温度补偿 -10~70℃
存储温度 -40~80℃
准确度(包含非线性、重复性、迟滞) 0.2%FS(典型) 0.5%FS(最大)
稳定性误差 0.2%FS(典型), 0.5%FS(最大)
温漂系数 0.01%FS(典型,量程不小于5mH2O)
0.03%FS(典型,量程小于5mH2O)
输出信号 (4~20)mA(二/三线制)、(0~10/20)mA
(0~5)V、(1~5)V、)0~10)V
供电电源 15~36 VDC(标定电压24VDC)
负载(Ω) 电流输出型<(U-15V)/0.02A、 电流输出型>5K
外壳材料 合金铝
O型圈 氟橡胶
膜片 316L不锈钢
电缆 专用防水透气电缆

投入式液位变送器工作原理
利用静压法测量原理
当液位变送器投入到被测液中某一深度时,无纸记录仪传感器迎液面受到的压力为:P=p.g.H+P·
式中:
P:传感器迎液面所受压力,单位:Pa
p:被测液体密度,  单位:kg/m3
g:当地重力加速度,  单位:m/s2
p·:液面上大气压, 单位:Pa
H:传感器投入液体的深度, 单位:m
同时,通过导气电缆将液面上的大气压P·引入到传感器的背压腔,以抵消传感器迎液面的P·,使传感器测得压力为:P=p.g.H
显然,通过测取压力P,可以得到液位深度H。传感器感测的压力信号经电路转换放大,补偿后以标准信号输出。

投入式液位变送器固定方式
缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时,可选择普通形式的液位变送器,它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使用户在现场安装时得心应手。

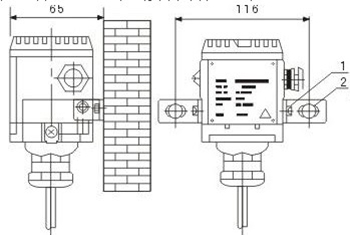

投入式液位变送器安装图
墙壁安装[1-螺钉M5, 2-膨胀螺钉M8]
投入式液位变送器水平安装示意图投入式液位变送器垂直安装示意图

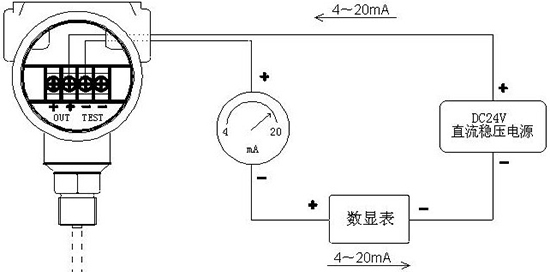

投入式液位变送器电器接线图
投入式液位变送器接线图

投入式液位变送器安装使用
在敞口的容器中测量静态液位时,把液位变送器直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ45mm的钢管,同时在水流方向的反面不同高度的管壁上打若干小孔,使液体流入管内。另一种方法是在液体底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对测量的影响。

投入式液位变送器产品选型
投入式液位变送器
2088 投入式液位变送器 (注明量程范围)
  结构形式
  1、一体式不带接线盒   2、分体式带接线盒
E口 输出信号
  1、(0~5)VDC   2、二线制(4~20)mA(默认)   3、(0~10)mA
4、其它注明
A口 准确度
  1、0.1   2、0.2   3、0.5
C口 探头类型
  1、默认为标准型(非防腐型 )    2、防腐型
D口 显示方式(仅限于分体式带接线盒类型)

·注明测量范围(液位高度),对于一些特殊介质,注明介质的密度。
·选型时,应注意被测介质与产品接触的材料相兼容,对于特殊介质,可订制。
·产品安装于多雷雨地区时,订货时应注明“防雷”,建议用户在现场安装防雷击保护装置,并确信品及电源接地。
·关于导气电缆长度的选取:一般比实际液位高度长1~2米。
