浮球式液位变送器

浮球式液位变送器概述

浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

浮球式液位变送器结构原理

由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

浮球式液位变送器特点

1、智能电子部件由一块主机板和一块液晶屏组成；

2、可就地按键调整最程和零点；

3、可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；

4、在采用HART协议的分散控制系统中同主机进行双向通讯；

5、带有EEPROM，不因断电丢失数据。

浮球式液位变送器参数

测量范围：0~3500mm

供电电压：12~36V  DC

输出信号：两线制4~20mA.DC叠加数字信号，由 用户选择开方或线性输出；

负载电阻：250Ω

测量精度：±10mm

环境温度：-40~80℃

工作温度：-20~120℃

公称压力：≤1.6MPa

法兰标准：

A：JB/T82.1-94(平面法兰)   DN100   PN1.6 球Φ90

B：JB/T82.1-94(平面法兰)   DN80  PN0.6 球Φ76

介质密度：≥0.65g/cm-3

介质粘度：≤0.015PaS

接液材质：不锈钢

防护等级：IP65

浮球式液位变送器分以下四种安装方式

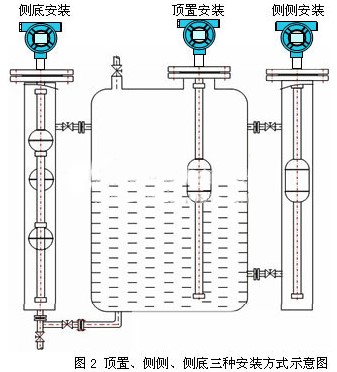

A：顶置安装    B：侧侧安装   C：侧底安装  D：支架安装

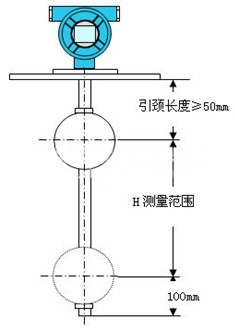

(订货时请用户注明安装形式和引颈长度L值。)

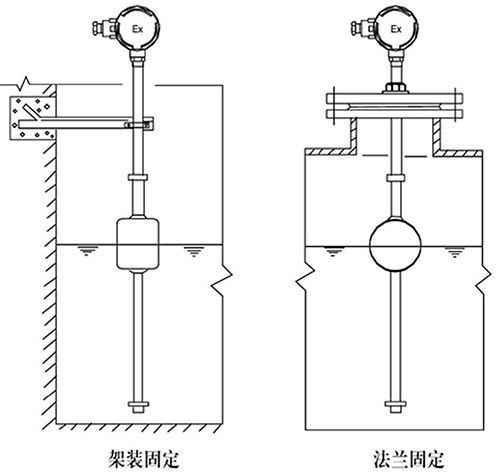

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图

浮球式液位变送器接线方式

浮球式液位变送器安装、使用与维护

1、液位变送器的安装位置，应正确选择在液体波动小，避开或远离液体介质进、出口处，减小介质流体对液位变送器部分的冲击而产生的影响。

2、液位变送器的量程范围超过3米，需管底定位。

3、液位变送器架装固定时，所用角铁支架与安装零件均应做防腐处理。

4、液位变送器架装固定时，用户可根据实际情况用根角铁支架或用，上、下二根角铁支架固定。

5、挡圈必须安装牢固，以免测量失灵或磁性浮子脱落。

订货须知

订购UQZ磁性浮球液位计时请提供下列数据

型号规格

测量范围

被测介质密度

工作温度

工作压力
