固定式超声波流量计

产品名称:固定式超声波流量计

产品型号:TDS-100

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:固定式超声波流量计是以超声波时差原理,采用低电压、多脉冲,信号数字处理及纠错技术,测量充满封闭圆管内液体流量的仪表。

固定式超声波流量计概述

固定式超声波流量计被测流体可以是水、海水、或油、浆液之类的均匀液体,导电或非导电,有腐蚀性或无腐蚀性液体均可测量。广泛应用于工业现场中各种液体的在线流量计量,该款产品主机分为标准壁挂型、标准盘装型、壁挂防爆型,以满足用户不同现场的使用需要。
固定式超声波流量计含电缆
固定式超声波流量计专业制造商,尖端技术设计制造,国内率先达到国际水平、精度达到一级。性能、质量堪比进口产品,现货供应。
全中文或英文显示,2×20点阵式液晶显示
背光液晶可同时显示瞬时流量及累积流量、瞬时热量及累积热量、流速、时间等数据
非接触式测流量方式,体积小,安装方便
采用结构紧凑、坚固的压铸铝机壳
时差式测量方式,低电压,多脉冲,测量周期500ms
准确度:优于±1%(国内最先达到此精度的超声波流量计)
重复性:±0.5%
电流输出:4~20mA/0~20mA电流输出
OCT输出:正、负、净流量累计脉冲信号或瞬时流量频率信号
继电器输出:可输出近20种源信号(如无信号,反向流等)
信号输入:可输入5路电流信号(如温度、压力、液位等)
自动记忆前64天/前64月/前5年的流量数值
固定式超声波流量计附件图


固定式超声波流量计工作原理

固定式超声波流量计其工作原理如图所示。他是利用一对超声波换能器相向交替(或同时)收发超声波,通过观测超声波在介质中的顺溜和逆流传播时间差来间接测量流体的流速,在通过流速来计算流量的一种间接测量方法。
固定式超声波流量计工作原理图


固定式超声波流量计技术参数

测量精度:1.00%
重复性:0.20%
流速范围:0~±64m/s
测量原理:超声波传播时差原理,双CPu并行工作,4字节浮点运算
测量周期:500mS.(每秒2次)
显示:2×10背光型汉子液晶显示器
操作:4×4轻触键盘
信号输入:3路4-20mA模拟量输出,可输入压力、液位、温度等信号;2路三线制铂电阻;
信号输出:1路隔离RS485输出;1路4-20mA或0-20mA;1路隔离OCT(脉冲宽度6-1000ms之间可编程,默认200ms);1路继电器输出(脉冲宽度200ms)
通讯协议:MODBUS协议
其他功能:记忆日、月、年累计流量,上、断电时间、流量
电缆长度:屏蔽型,5米×2
管道材质:钢、不锈钢、铸铁、硬质塑料等一切质地密致管道,允许有衬里
管道内径:25mm~6000mm
直管段长度:上游≥10D,下游≥5D,距泵出口处≥30D
流体种类:水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等
传感器温度:0°C~70°C(常温传感器)、0°C~160°C(高温传感器)
工作温度:主机:-10~70°C(大于此温度范围要求请与厂家联系)
湿度:85%RH
电源:220VAC或隔离24VDC
功耗:2W
体积:270×192×96mm


固定式超声波流量计产品特点

1、非接触式测量方式、体积小、重量轻。
2、传感器的安装简单容易,使用于测量各种大小管道导声介质。
3、测量过程不需破坏管道,不需停产,传感器不与被测介质接触,无压损。
4、适合测量金属管道、塑料管道及其它透声材料的管道。

固定式超声波流量计传感器类型


固定式超声波流量计传感器类型图

固定式超声波流量计主机接线


固定式超声波流量计主机接线图

固定式超声波流量计传感器接线


固定式超声波流量计传感器接线图

固定式超声波流量计快速输入管道参数步骤


固定式超声波流量计快速输入管道参数步骤示意图

固定式超声波流量计安装方式


V法(常用的方法)
一般情况下,V法是比较标准的安装方法,使用方便,测量精准,安装时两传感器水平对齐,其中心线与管道轴线水平即可,可测管径范围约DN15mm-DN400mm。
固定式超声波流量计V法安装示意图

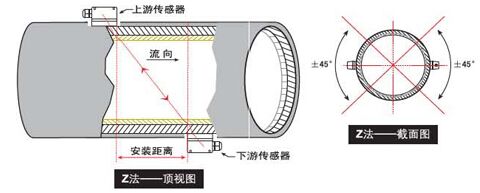

Z法(最常用的方法)
当管道很粗或液体中存在悬浮物、管内壁结垢太厚或衬里太厚等原因,造成V法安装信号弱,机器不能正常工作时,就需要选用Z法安装,Z法的特点是超声波在管道中直接传输,没有反射(称为单声程),信号衰耗小。
Z法可测管径范围为100mm-6000mm。现场实际安装时,建议200mm以上的管道都要选用Z法(这样测得的信号最大)。
固定式超声波流量计Z法安装示意图
