插入式超声波流量计

产品名称:插入式超声波流量计

产品型号:KM-100

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:插入式超声波流量计主机及传感器均安装在测量管道上。防护等级高,可达IP68。

固定分体式超声波流量计广泛应用于各种液体的长期在线测量,可以不用断管、断流安装。
主机分为壁挂式、盘装式、防爆式。传感器分为夹装式、插入式、管段式。配接温度传感器可实现热量测量。
安装时在被测管道上使用专用开孔工具打孔,将传感器和被测介质直接接触测量,可带压不停产安装。该款传感器解决了外敷式传感器在测量结垢较厚的管道时不易接收到信号及长时间测量信号衰减的问题,具有不停产安装、免维护、与管径无关、无压力损失等特点。
插入式超声波流量计分类
管道材质为碳钢或不锈钢时可直接焊接安装,对于不可直接焊接的管道,如铸铁、玻璃钢、pvc、水泥管等需配备厂家制作的专用管箍方可安装,为防止漏水,用户订货时请提供被测管道的精确外径或周长。


插入式超声波流量计的特点


◆插入式超声波流量计采用了低电压、多脉冲时差原理.
◆ 整机线路采用硬件无关化设计方法,元器件性能的差异不影响测量性能,保证了超声波流量/热量计的一致性;
◆ 所采用的元器件均为国际上最新、最先进的大规模集成电路;
◆ 线路板的焊接采用国际上先进的SMD自动贴装焊接工艺;
◆ 灵活多变的中文显示主机和多样化的传感器满足各种不同的工业现场。
1、使用工况条件
(1)测量介质:水、海水、污水、工业用水、循环水、酸碱液、汽油、柴油等能传播超声波的单一均匀稳定的液体。
(2)管路材质:钢、不锈钢、铸铁、水泥、PVC等材质质密的管道,允许有衬里。
(3)测量管径:DN15—DN6000mm。(外缚:15-6000;插入:80-6000;管段:15-1000)
(4)测量流速:0—±32m/s。
(5)主机安装方式:壁挂式、盘装式、便携式、手持式。
(6)传感器安装方式:外缚式、插入式(采用不停产安装、无压力损失)、管段式(可浸水工作)。
(7)传输距离:探头到转换器的距离可达500m(超过此长度请与我方联系)。
(8)工作电源:AC220V或DC8-36V或AC7-30V。
(9)环境温度:主机-30℃~+80℃,探头:-40℃~+160℃。
(10)环境湿度:相对湿度≤90RH。
2、主要技术特点
1.高精度测量:精度高达1%
2.测量范围大:选用不同型号的传感器,可实现口径DN15-DN6000mm管道流量的测量
3.高可靠性:采用低电压、多脉冲发射电路,测量精度高、使用寿命及可靠性大幅提高
4.抗干扰能力强:采用双平衡信号差分发射、接收电路,有效抵御变频器、电视塔、高压线等刚干扰源
5.强大的记忆功能:自动记忆前512日、前128月、前10年累计流量,自动记忆前64次上、断电时间及流量,自动记忆前32日流量计的工作状态是否正常

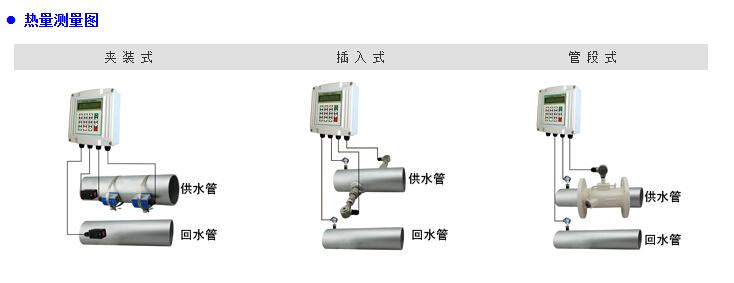

6.支持热量测量:配接温度传感器,可实现热量测量
7.支持SD卡存储器:选配SD卡存储器可实现超声波流量计数据的海量存储
插入式超声波流量计传感器安装方式
插入式超声波流量计主机安装方式

插入式超声波流量计主要技术参数


插入式超声波流量计技术参数表

插入式超声波流量计的安装

1.安装方法的选择
插入式超声波流量计适用于DN80mm以上的管道,通常情况下采用Z法安装。
只有当安装空间不够时(见下图),小于DN200mm的管道可以选用V法安装,大于DN200mm的管道可以选用平行插入超声波流量计。
插入式超声波流量计平行安装
2.输入测量参数,得到安装距离
在开始测量前需要对流量计进行初始设置,通常是10-26号菜单逐项进行设置(M39菜单备有多种语言可供选择),设置完成后在M25可以得到超声波流量计安装距离。对于平行插入超声波流量计,探头选项为PI水表探头:探头管道夹角为0°;静止状态流体长度为0mm;探头间直线距离在200mm-300mm之间任选,最终以实际安装结果来确定;单只声契延迟时间为0μs。对于标准插入式超声波流量计采用Z法时,安装距离=内径-10mm。
3.安装点定位
(1)Z法的定位 Z法的定位要保证以下两点:
●安装距离=两个超声波流量计之间沿管轴方向的垂直距离。
●保证两个超声波流量计在同一轴面上(两个超声波流量计的连线通过轴线)。

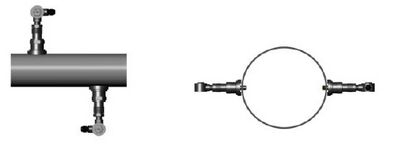

插入式超声波流量计Z法定位
(2)V法的定位
V法的定位要保证以下两点:
●安装距离=两个超声波流量计之间沿管轴方向的垂直距离。
●保证两个超声波流量计在同一水平线上。

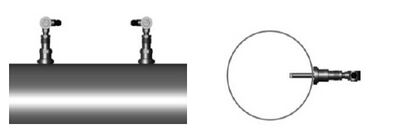

插入式超声波流量计V法定位
(3)平行插入超声波流量计的定位
平行插入超声波流量计的定位要保证以下两点:
●安装距离=两个超声波流量计之间沿管轴方向的垂直距离。
●保证两个超声波流量计在同一水平线上,插入深度为管内径的1/3处。
插入式超声波流量计平行定位
插入式超声波流量计的定位方法可以有很多,推荐下列方法:

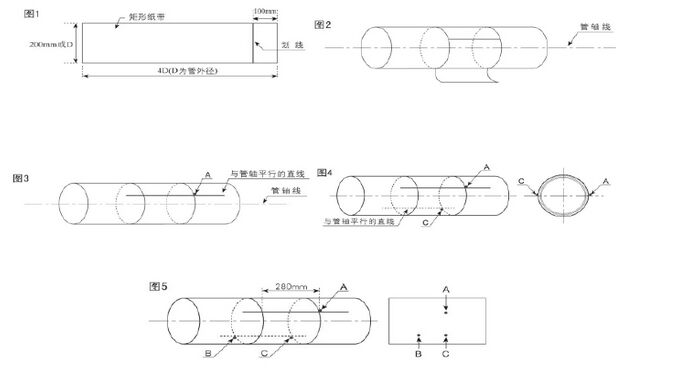

制作定位纸:取一条长4D(D为管径),宽200mm(或D)的矩形纸带(根据现场情况,可以用防湿、防腐蚀的材料代替纸带),在距边缘约100mm处划一条线(如图1)。将定位纸缠绕在表面已清理干净的管道上,注意必须把纸两边互相重合对齐,才能使所划的线与管轴相平行(如图2)。延长定位纸上的直线在管道上划一直线,所划直线与定位纸一边缘相交点为A(如图3)。从A点开始,沿着定位纸边缘量出管道1/2周长,该平行交叉点为C,在C点划一条与管轴平行的直线(也就是与定位纸上的直线平行,如图4)。去掉定位纸,从点C开始,在所划直线上量出安装距离L,从而决定出B点。这样A、B两点为安装位置;例如L=280mm(如图5),将球阀底座分别焊接在A和B两点上,注意球阀座中心点一定要分别与A和B两点重合。
插入式超声波流量计安装方式
4、焊接球阀底座(如图6)
安装管道材质为碳钢时可直接焊接安装,对于不可直接焊接管材(如铸铁、水泥管等),需采用定制的专用管箍(带密封胶垫),球阀底座已事先焊在管箍上,将管箍直接紧固到被测管道上。焊前必须将焊点附近的管道表面处理干净,焊接时注意一定不要夹杂气孔,以防漏水,甚至断裂。
插入式超声波流量计焊接球阀底座
注:
●焊接前请将底座内的密封垫圈取出。
●焊接前必须将焊点附近的管道表面处理干净,除去锈迹油漆以防底座与管道焊接不实。
●焊接时必须保证球阀底座中心点和所选择超声波流量计安装点重合。
●焊接完毕后将球阀用力扭进底座内,注意压紧密封垫圈.保证开孔后不会漏水。
●在焊接底座的时注意不要让焊渣落在在底座的内螺纹上.建议用纸或废弃织物沾水后放在底座中间进行封堵对底座内螺纹进行保护,以免底座螺纹焊接过程中受损球阀不能扭入底座。

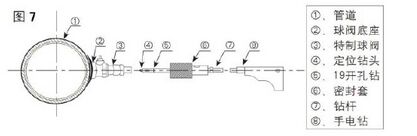

5、管道带压开孔(如图7)
将密封垫圈放入已焊接好的底座中,再将特制球阀拧入,注意压紧密封垫圈,防止漏水。将开孔器密封护套与球阀外螺纹连接。拧紧后,打开球阀,推动钻杆直至与管道外壁接触,将手电钻与钻杆接好锁紧,接通电源,开始钻孔。在钻孔过程中电钻保持低速,转速不要过快、以免卡钻,甚至钻头折断。钻透后,拔出钻杆直到开孔器钻头的最前端退至球阀芯后,关上球阀,卸下开孔器。
插入式超声波流量计管道带压开孔
注:
●开空前首先确定管道内压力,当管道压力超过1.0MPa时,安装需慎重;当管道压力超过1.6MPa时,切勿安装,请与厂家联系,以免发生危险。
●电钻在工作时必须保证钻机与管道垂直,以钻孔出现偏差,在钻孔过程中电钻保持低速转速不要过快,以免卡钻,甚至钻头折断。

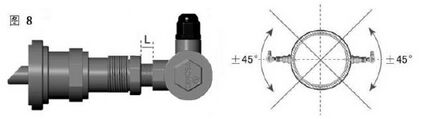

6.超声波流量计探头杆安装(如图8)
(1)插入深度的计算
插入式超声波流量计为不锈钢模具精铸,超声波流量计的长度出厂时已固定。所以,超声波流量计探头杆插入深度只和管壁厚度有关。标准插入型超声波流量计探头杆留在管道外侧的长度L=25mm-壁厚,加长插入型超声波流量计探头杆留在管道外侧的长度L=90mm-壁厚。
将超声波流量计探头杆旋入特制球阀,当旋至球阀芯时,轻拧锁紧螺母防止漏水,打开球阀,继续旋入超声波流量计,直至超声波流量计插入深度为L=25mm-壁厚(见图8)为止。
插入式超声波流量计插入深度的计算


插入式超声波流量计的调试

当两个超声波流量计的防水接头是相对向内时,超声波流量计的发射角度是正确的。然后以计算的插入深度为基准正时针或逆时针轻微旋转探头找到信号强度和信号质量的最大值。紧固好锁紧螺母,以防止探头杆转动和漏水。

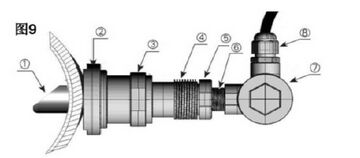

插入式超声波流量计调试
①超声波流量计发射面:陶瓷材料,安装时插入深度为发射面的下沿与管内壁持平(计算方法为L=25mm-壁厚),注意两个超声波流量计的发射方向是发射面相对。
②球阀底座:焊接于管外壁或特制管箍,用来固定特制球阀。注意安装时其中心点和安装点重合。
③特制球阀:用来实现带水带压安装、更换、维修超声波流量计。
④开孔器紧固螺纹:用来密封、固定开孔器,实现带水带压安装。
⑤锁紧螺母:用开孔器开孔时密封防水,安装完成时密封定位超声波流量计探头杆。
⑥探头杆:用来旋入调节超声波流量计发射面的插入深度和发射角度。
⑦接线盒:用来连接插入超声波流量计和主机,调试完毕后可灌胶防水。
⑧防水接头:调试完毕后应紧固防水接头,以免接线盒进水。防水接头的方向代表了插入式超声波流量计的发射方向。

插入式超声波流量计检查安装是否正确
检查超声波流量计是否正确安装,参见第27页检查安装是否正确,如果达到安装要求就可以用硅胶灌封接线盒,然后拧紧接线盒密封盖和电缆防水接头,以防止漏水。
注意事项
1.球阀底座的焊接过程中一定避免夹渣、砂眼、渗水等现象
2.两个球阀底座的焊接必须保证在同一轴面上,以防超声波信号接收不理想;
3.开好孔后必须将球阀内铁屑等杂质清理干净,以防超声波流量计探杆放入时出现螺纹粘连、犟死等现象;
4.必须保证两个超声波流量计前端的超声波信号发射面相对(即两个超声波流量计的进线孔同时向上或向下);
5.超声波流量计安装完后一定将锁紧螺母拧紧,以防超声波流量计松动;
6.接好线后一定将接线盒灌胶,拧紧密封盖,以防进水;
7.充足作业空间,管外壁距离墙或井壁水平距离至少700mm;
8.要确定管道的压力,1.6MP以下才可以开孔;
9.开孔的时候注意电钻的电源插头远离地面,以免水喷到插座发生危险;
10.孔结束后,用扳手打开阀门放水,把里面的铁屑冲出来,防止损伤探杆;
11.开孔供热管道的时候,有条件的话先降低锅炉的温度,然后再开孔防止烫伤。
