超声波流量计的生产厂家

点击次数:3142 发布时间:2021-03-19 07:32:59

超声波流量计的概述

超声波流量计以时差法为原理,测量圆管内液体流量,流体的流速与超声波顺流和逆流传播的时间差成 正比。此时还可用相差法、频差法等。它具有稳定型好、零点漂移小、测量精度高,量程比宽(流速范围: 0.01-12m/s),抗干扰能力强等特点。


超声波流量计的产品特点

1、陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐蚀性液体的 测量。使用金属粘接剂,粘接更加牢固,使用温度可达160℃,特别适合于声传感器,使传感器的工程实用 性大大提高。
2、微功耗、数字化设计。整机采用微功耗硬件及软件设计,对超声波信号进行数字发射、数字接收和数字分 析,达到了全面的数字化设计,整机功耗小于0.3W。电池供电型整机功耗只有0.2mW
3、卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术,保证准确的计量功能。另外设计了先 进的管理功能,该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
4、灵活的维护性能。采用换向自适应技术,使该系列仪表能够自动消除测量过程的零点误差,并能够在维修 过程中任意更换转换器和传感器,不影响测量准确度。
5、汉字化技术。仪表的数据输入和测量过程显示全部汉字化,使操作者不使用说明书即可操作。


超声波流量计的产品类型

◆ 插入式超声波流量计:使用我公司专有钻孔装置可进行不停产安装。一般为单声道测量,为了提高测量准 确度,可选择三声道。
◆ 管段式超声波流量计:需切开管路安装,但以后的维护可不停产。可选择单声道或三声道传感器。
◆ 外夹式超声波流量计:能够完成固定和移动测量。采用专用耦合剂(室温固化的硅橡胶或高温长链聚合油 脂)安装,安装时不损坏管路。
◆ 便携式超声波流量计:便携使用,内置可充电锂电池,手持使用,配接磁性传感器。
◆ 手持式超声波流量计:体积小,重量轻,内置可充电锂电池,手持使用,配接磁性传感器。
◆ 防爆型超声波流量计:用于爆炸性环境液体流量测量,为防爆兼本安型。即转换器为防爆型,传感器为本 质安全型。
◆ 流量测量系统:由多台超声波流量计和系统主站组成。适于多条管路的集中测量。
◆ 超声波流量计:用于供热系统的热量测量。
◆ 电池供电型超声波流量计:采用一节锂电池供电的一体式超声波流量计。适于无市电供应的测量场合,一 节电池可使用十年,具有多种测量功能。


外供电及电池式超声波流量计概述

测量满管的液体流量计,可测量的介质:饮用水、河水、海水、地下水、冷却水、高温水、污水、润滑 油、柴油、燃油、化工液体等其他均质流体。


外供电及电池式超声波流量计产品特点

◆ 测量流速范围宽(0.01~12m/s),管径范围大(DN15~4000mm),适用于各种管材质。
◆ 管段式结构紧凑、坚固,精度高,量程比宽,安装简单,压力损失小,无机械活动部件。
◆ 外夹式传感器、插入式传感器可不停机安装维护。
◆ 全中文的操作界面,使用更简单方便。
◆ 具有两路模拟量输入接口可测量热量(冷量)、压力、温度等参数。
◆ 可选单声道、双声道、三声道型。
◆ 防非操作人员误动的密码锁保护。


外供电及电池式超声波流量计技术参数

产品分类:插入式超声波,管段式超声波流量计,外夹式超声波流量计
管道范围(mm):DN80-4000,DN20-2000,DN20-4000
流速范围(m/s):0.01-12m/s
测量液体:水、河水、海水、石油、化学液体等均质流体
管道材质:金属(如碳钢、铸铁、不锈钢、铅等)非金属材质(如PVC,有机玻璃等)
管衬材质:玻璃钢、沙浆、橡胶等
信号输出:1、4-20mA;阻抗<800Ω,光电隔离,准确度0.1%,2、累计脉冲输出:光电隔离,无源开路输出,传输距离>500m,3、RS-485:光电隔离0,波特率可选择,传输距离>1.6km,4、打印机:RS-232串口模式。打印机为选配件,5、M-RUS
键盘:2×8汉字键盘
显示器:2×10汉字显示或英文显示
测量功能:显示瞬时流量、瞬时流速、正累计流量、负累计流量、净累计流量、累计运行时间、瞬时供热量、累计供热量、断电时间等。
数据存贮:可存贮前720小时,前365天,前36个月和前十年的测量数量数据,包括瞬时流量、累计流量、断电时间等。
环境温度:转换器:-10~+45℃(特殊环境请说明)
传感器:-40~+60℃(常温型),-40~+160℃(高温型)
传感器材质:不锈钢陶瓷,不锈钢和普通碳钢,外夹式超声波流量计
传感器承压能力:管内部分压力小于4.5MPa DN20~700mm小于2.5MPa,DN800~2000mm小于1.6MPa 与管道内压力无关 建议不浸水工作
传感器防护等级:IP68
转换器防护等级:壁挂式转换器:IP65,盘装式转换器:IP52,一体式转换器:IP67
防爆等级:EXdⅡBT6
传感器电缆长度:<500m,<500m,<500m
传感器电缆型号:专业电缆SEYV-75-2(直径7mm),越短越好,减少干扰,也可以加长到300m若长要加粗电缆
工作电源:AC220V,DC12~36V  0.8A(可选)
转换器外形尺寸:壁挂式:213×185×107mm,盘装式:160×80×250mm,一体式:185×140×100mm
传感器外形尺寸:200×Φ20(杆部)×Φ50(连接部)mm,见管段传感器数据表 60×40×35mm
转换器重量:壁挂式:1.2kg,盘装式:0.8kg,一体式:1.4kg
传感器重量:0.7kg/支,见管段传感器数据表0.2kg/支
热量测量功能:测量供热量、热损耗、入口温度、出口温度


外供电及电池式超声波流量计产品组成

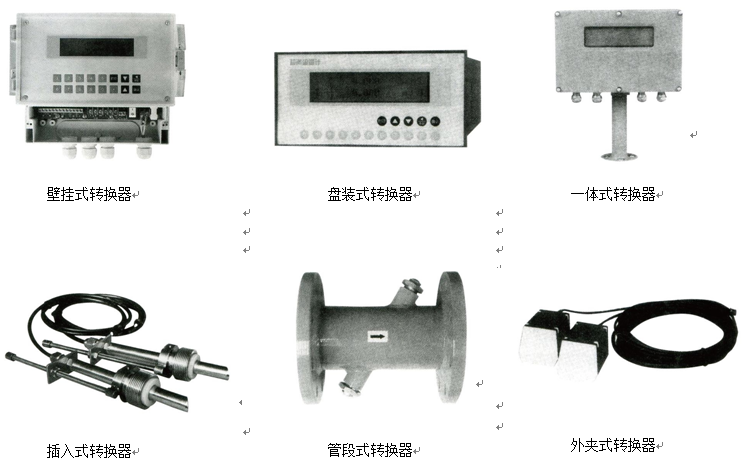

外供电及电池式超声波流量计产品组成分类
转换器:分为三种型式:壁挂式转换器、盘装式转换器、一体式转换器
传感器:分为三种型式:插入式传感器、管段式传感器、外夹式传感器
管段式传感器
管段式传感器出厂时就配备和现场管道内径相同的工艺管段,并且传感器在管段上的安装尺寸是加工来精 确保证的,所以该传感器有较高的测量精度。
插入式传感器
插入式传感器适用于管道内壁结垢严重,管道材质为非透声材料的应用场合。由于插入式传感器的声楔部 分和被测液体直接接触,超声波直接在被测液体中传播,不需要声耦合剂,属于免维护型传感器,该传感器的 声楔材料由陶瓷制成,具有耐腐蚀、耐高温、耐摩擦、长寿命的特点,该技术为我公司专利技术。
外夹式传感器
外夹式传感器的安装是将两只传感器夹装在管道外壁,不与被测液体接触。传感器表面与管道外壁之间涂 有声耦合剂,该耦合剂可以是专用硅胶(出厂时配备)或高温润滑脂,传感器用专用的钢丝绳卡具(出厂时配 备)捆绑在管道上。适合测量腐蚀性、有毒性、高纯净度的液体。由于无需在管道上开孔,所以安装极为简 单,方便。
