超声波流量计对液体测量的应用
点击次数: 发布时间:2016-07-02
1)UFM500 UT/F超声波流量计用于密胺的生产
在一种(几乎)不可能完成测量的状态下,流量计还能输出相应的流量信号。奥地利AGRO公司需要一台生产密胺的设备。密胺是木器油漆的一种原料。此设备需在200℃温度和13.2MPa压力条件下测量流体状尿素的流量。这里使用2种特制用于高温的UFM HT/F超声波传感器:一种是ANSI 2"1135 kg HX 9501;另一种是ANSI 4"1135 kg HX 9502。
与介质接触的流量计部件(测量管道、法兰和传感器)采用1.4466镍铬不锈钢制作。
虽然尿素有一些特殊的性能,但经过用户一年多的实际运行,这两种仪器得到非常满意的效果。重要的是,由于安装位置的不同(水平和垂直)和尿索气体的压力在8MPa以上,会造成测量信号质量变差。采用垂直安装流量计方法,虽然由于气体的作用使信号质量变差,但测量信号有足够的强度,使测量的可靠性得到保证。
2)里海石油管道项目中的UFM500流量计应用
里海输油公司(CPC)从塔吉克斯坦到俄罗斯建造了一条长达1500km的石油输油管道系统。管道系统于2001年10月完工。原油从塔吉克斯坦东部的Tengiz盆地,经过里海的北岸,穿过俄罗斯南部,传送到里海附近的诺澳罗西斯克输油站。UFM500流量计一部分安装在塔吉克斯坦和俄罗斯的输油管线上;另一部分在诺澳罗西斯克输油站内使用。这个输油站在俄罗斯是最大的。到目前为止巳安装了25个UFM 500 K-EEx超声波流量计用于里海石油管道的流量检侧。
所提供的超声波流量计口径从40"到56"。为了克服低温环境的影响,流量计采用了一些特别的加热措施。流量计不采用法兰连接方式,而使用焊接形式,以避免产生泄漏。选择超声波流量计的原因如下:
·传感器结构的可靠性高;
·无压力损耗,节省能源;
·管道内无可活动部件。
涡轮流量计不同,超声波流量计的测量管道内无阻挡物和流体的截面不变,不会阻塞流体的流通。用户选择UFM 500超声波流量计很重要的原因是该流量计无需日常维护,因为长距离分布式安装的方式给维护工作带来相当大的麻烦。

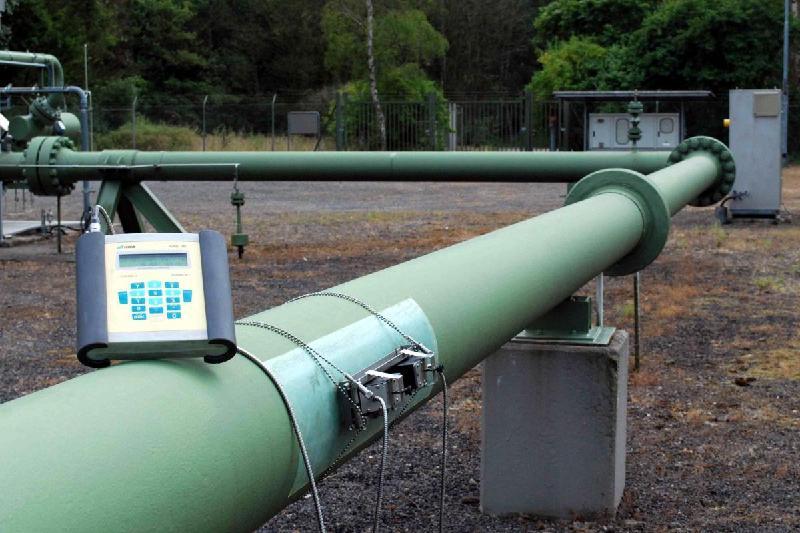

超声波流量计工作现场图
