椭圆齿轮流量计的结构及工作原理
点击次数: 发布时间:2016-07-01
LC系列椭圆齿轮流量计是一种容积式流量仪表,是由装有一对椭圆齿轮转子的计量室、密封联轴器(小口径流量计采用高灵敏度的磁性联轴器)和计数机构组成。该流量计用于计量在一定压力下密封管道中满管流体的流量。它具有精度高、可靠性好、使用寿命长、量程范围大、压力损失小、粘度适应性强、安装维修方便等优点。

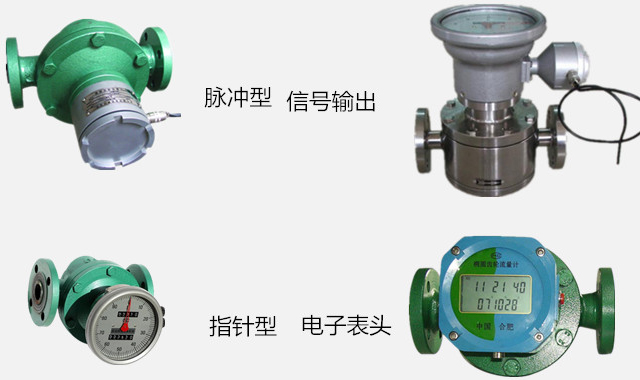

椭圆齿轮流量计种类图

椭圆齿轮流量计产品特点
测量精度高、流量范围宽、重复性好;
螺旋转子转动均匀、震动小、寿命长;
对被测液体的粘度变化不敏感,尤其适合于粘度较高液体的测量;
结构简单,外形尺寸小,重量轻;
安装容易,表前不需安装直管段;


椭圆齿轮流量计的结构及工作原理
1、结构
LC系列椭圆齿轮流量计由流量变送器和计数机构组成,变送器与计数机构之间加装散热器,则构成高温型流量计。

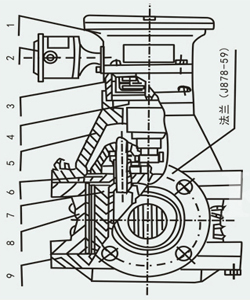

1、计数器;2发信器;3、精度调节器(DN50以上使用);4、密封联轴器;5、前盖;6、盖板;7、椭圆齿轮;8、壳体;9、后盖。
椭圆齿轮流量计结构图
2、原理
测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动,把轮A和壳体间的半月形容积内的介质排至出口,并带动轮B作逆时针方向转动,这时A为主动轮,B为从动轮,在(b)上所示为中间位置,A和B均为主动轮;而在(c)上所示位置,P1和P2作用在A轮上的合力矩为零,作用在B轮上的合力矩使B轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时B为主动轮,A为从动轮,与(a)上所示情况刚好相反。如此往复循环,轮A和轮B互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过齿轮流量计的体积流量Q为:Q=4nυ0
式中:n——椭圆齿轮的旋转频率(转/秒);υ0——半月形部分的容积(贝).
这样,在齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。
椭圆齿轮流量计工作原理图
