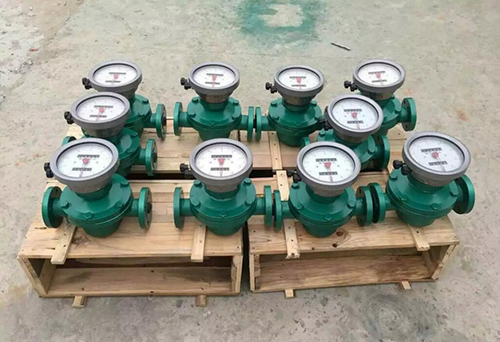

柴油椭圆齿轮流量计

产品名称:柴油椭圆齿轮流量计

产品型号:KM-LC

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:柴油椭圆齿轮流量计粘度愈大的介质,从齿轮和计量空间隙中泄漏出去的泄漏量愈小,因此测量介质的粘皮愈大,泄漏误差愈小,对测量愈有利。

柴油椭圆齿轮流量计概述
柴油椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC型柴油椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。加装散热器或椭轮欠齿可测量高温、高粘液体。不同的液体(酸、碱、盐、有机溶液等)流量计主体可选择不同的材质制造。

柴油椭圆齿轮流量计产品特点
1、测量精度较高:0.2级与0.5级;
2、机构简单、坚固、运行可靠;
3、特别适合于测量粘度较高的介质,而且对被测量液体粘度的变化不敏感;
4、安装容易。流量计前后不需直管段,即使流量计靠近阀门、弯管、缩管、扩大管,也无需加装直管段。
5、柴油流量计广泛用于各种油品及对铸铁不腐蚀液体介质的计量
6、用于高压、低腐蚀性介质的计量
7、广泛用于有较强腐蚀性液体介质,如酸、碱、盐及有机化合物等的计量
8、为了防止流量计的齿轮被杂质卡死,在流量计的上游必须安装过滤器
9、防爆等级:ExiaIICT6

柴油椭圆齿轮流量计的结构及工作原理
1、结构
LC系列柴油椭圆齿轮流量计由流量变送器和计数机构组成,变送器与计数机构之间加装散热器,则构成高温型流量计。
1、计数器;2发信器;3、精度调节器(DN50以上使用);4、密封联轴器;5、前盖;6、盖板;7、椭圆齿轮;8、壳体;9、后盖。
柴油椭圆齿轮流量计结构图
2、原理
测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成,椭圆齿轮在被测介质的压差△p=pl-p2的作用下,产生作用力矩使其转动。在(a)所示位置时,由于P1>P2,在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动,把轮A和壳体间的半月形容积内的介质排至出口,并带动轮B作逆时针方向转动,这时A为主动轮,B为从动轮,在(b)上所示为中间位置,A和B均为主动轮;而在(c)上所示位置,P1和P2作用在A轮上的合力矩为零,作用在B轮上的合力矩使B轮作逆时针方向转动,并把已吸入半月形容积内的介质排至出口,这时B为主动轮,A为从动轮,与(a)上所示情况刚好相反。如此往复循环,轮A和轮B互相交替地由一个带动另一个转动,将被测介质以半月形容积为单位一次一次地由进口排至出口。显然,图上(a)、(b)、(c)所示,仅仅表示椭圆齿轮转动了1/4周的情况,而其所排出的被测介质为一个半月形容积。所以,椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍,则通过齿轮流量计的体积流量Q为:Q=4nυ0
式中:n——椭圆齿轮的旋转频率(转/秒);υ0——半月形部分的容积(贝).
这样,在齿轮流量计的半月形容积υ0一定的条件下,只要测出椭圆齿轮的旋转速度n,便可知道被测介质的流量。
柴油椭圆齿轮流量计工作原理图

柴油椭圆齿轮流量计的主要技术参数
表头显示:指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号:LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质:液体、各种油品
口径规格:10---200
流量测量范围:0.04-340 m3/h
测量精度:0.5级 0.2级
被测介质温度:-20℃-100℃ ,最高+200℃
工作压力:1.6MPa 2.5MPa 6.4MPa
输出信号:脉冲、4--20mA、RS485
通讯类型:RS485
电源:DC12V ---DC24V
安装方式:法兰连接、螺纹连接
防爆等级:ExiaIIBT4
防护等级:IP65

柴油椭圆齿轮流量计流量范围
柴油椭圆齿轮流量计流量范围对照表
