椭圆齿轮流量计怎么接线

点击次数:606 发布时间:2023-05-25 08:52:11

椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。它具有量 程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。

LC 系列椭圆齿轮流量计装有指针和字轮累积装置,可现场直接显示流经管道内的液体流量和 瞬时流量。在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。 加装散热器或椭轮欠齿可测量高温、高粘液体。


一、发信器

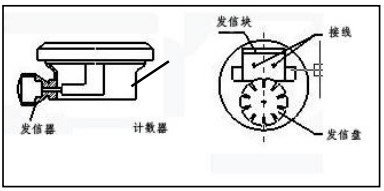

GF—ⅠGF—Ⅱ型发信器是一种高精度脉冲传感器,它 与 LC 系列椭圆齿轮流量计配套使用,可将被测介质的流 量转换为电脉冲信号,供远传使用。

1.1 技术参数

1. 工作电压:DC12/24V

2. 传输距离:1KM

3. 电性能精度:±1 个脉冲

4. 使用环境温度:-10~+65℃

5. 防爆等级:ExdⅡBT4

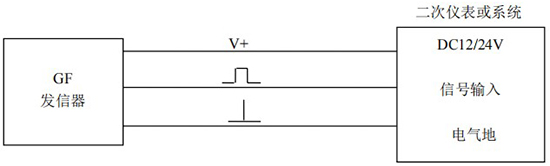

1.2 GF 发信器接线图

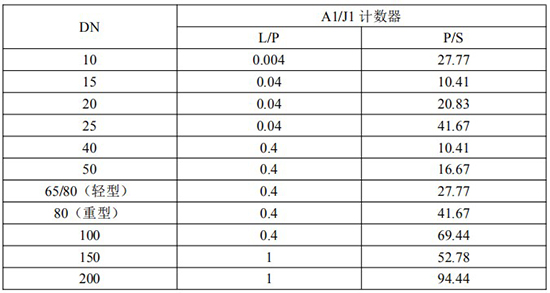

1.3 发信器与 LC 系列椭圆齿轮流量计配合脉冲当量



二、MF 系列 4—20mA

MF 流量变送器是采集流量计的流量信号转换成 4-20mA、输出给系统终端的一个转换器。


LB07 共有 5 个参数即 P00-P04,说明如下:

P00:流量计的系数(脉冲当量),单位 0.00001-9.99999 升/ 脉冲

P01:流量计的最大流量(即量程)单位 m3/h,固定二位小数

P02:流量计的最小流量(用于计算回零时间)单位 m3/h,固 定二位小数

P03:4-20mA 调零,值越大,电流越大,反之亦然

P04:4-20mA 调满,值越大,电流越大,反之亦然

调试方法

LB07 共有二个按键左键(M 键)和右键(S 键),仪表接线完毕后,屏幕会显示 LB07 然后显示 F 0.00,进入运行状态。在运行状态短按 M 键,屏幕切换到显示累计量,单位升。再短按一次 M 键,屏幕显示电流值。用户可用测试设备进行核对。再按 M 键依次循环显示以上三个值。

显示累计量时按 S 键,累计清零。此功能用于调校是否丢脉冲。

参数修改

在运行状态下,长按 S 键不松,屏幕会显示 P00 接着显示 P00 值,再短按 S 键,显示 P01、P02 依次循环。如要修改某个变量,在显示变量值后,短按一次 M 键,改变量值的第一位会闪烁显示, 可用 S 键加,再移位、再加。当该变量设定好后,短按 M 键至所有位都不闪烁时,端按 S 键,显示 下一个变量,依此修改。当所有的都修改完毕后,按住 S 键不松,直至屏幕显示 SaUEd 闪烁返回运 行状态,此时参数已保存。

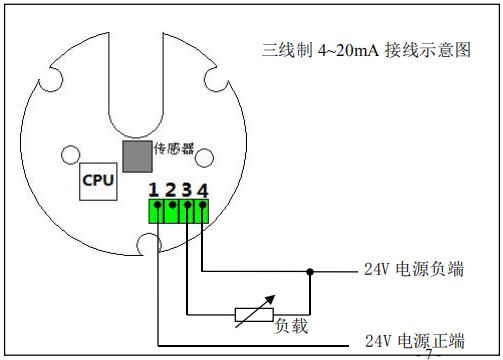

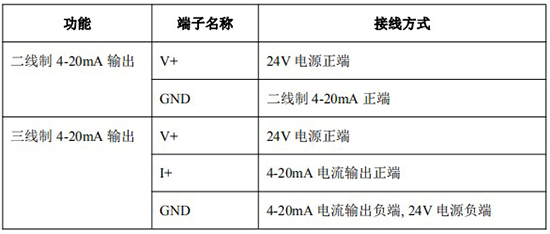

接线说明

1:V+;

2:SO

3:I+

4:GND
