V锥流量计的组成及工作原理
点击次数: 发布时间:2016-07-05
依照产品供货范围以及输出信号的不同
V锥流量传感器的组成可分为3类
1.V锥流量传感器
只提供差压信号的形成部分(V锥流量传感器),不提供差压变送器三阀组和流量显示部分,输出信号为差压。由用户自己进行配套。
2.V锥流量变送器
由V锥流量传感器和差压变送器组成。有分体式安装和一体式安装两种结构。
分体式V锥流量变送器由独立的V锥流量传感器和差压变送器组成。V锥流量传感器和差压变送器之间的引压管连接由用户自己完成,而差压变送器可以配套供应。
一体式安装是产品出厂时已将差压变送器三阀组与V锥流量传感器连接成一体,用户购买一体式V锥流量变送器后,使用时不需再连接引压管。若需配接相应的流量积算仪、压力变送器和温度传感器可以配套供应。
有分体式安装和一体式安装两种结构:
分体式安装由独立的V锥、差压、压力、温度传感器、流量积算仪、三阀组、截止阀等部分组合而成。各部分之间的连接组合由用户自己完成。有防爆型及普通型两种。
一体式安装由智能流量积算仪和V锥流量变送器一道V锥流量计。它带有差压变送器和三阀组(压力传感器、热电阻温度传感器,必要时选用)。智能流量积算仪的流量范围和V锥流量变送器相适应。分体式有本安型防爆产品及普通型产品两大类。

V锥流量计工作原理
V锥流量计是一种差压流量仪表,迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。差压原理是基于密封管道中的能量转换原理,也就是说对稳定流体,流量与管道中介质流速的平方根成正比。当介质接近锥体时,其压力为P1,在介质通过锥体的截流区时,速度增大,压力降低为P2,P1和P2都通过锥形流量计的取压口引到差压变送器上,当流速发生变化时,锥形流量计的两个取压口之间的差压值会增大或缩小。
V锥流量计在进行流量计算时所采用的计算公式同其他差压流量仪表相同,但其截流元件的独特设计,迫使管道中心的介质绕着锥体流动,与其他差压流量计相比这样有很多优点。我们可以借助理想状态流速曲线分布图来理解锥形流量计的性能。管道中的流体没有受到任何干扰和阻碍,即是我们所说的理想流态,他的流速分布均匀,靠近管壁的流速几乎为零,管道中心的流速达到最大,靠近管壁的流速几乎为零,是由于管壁对介质的摩擦力造成的。由于锥体悬挂在管线中心,他直接同流体的高速区接触,迫使高速区的流体同近管壁低速区的流体相混合从而使流速均匀化。所以即使流速很低,锥形流量计仍能使流体与管道中心的最高流速连续作用产生正确差压。
现实中,流速很难分布均匀,管道上的任何变化都可能对流体造成影响,如:湾头、阀门、缩径、扩径、泵、三通等等,而锥形流量计利用锥体对上游的流速分布曲线重新进行塑造,即使在极为恶劣的情况下,仍能保证测量精度。

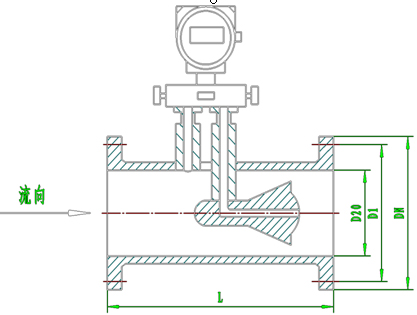

V锥流量计工作原理图
