V锥流量计的安装注意事项
点击次数: 发布时间:2016-07-05
(1)测量液体流量
a.差压变送器最好安装在内锥体装置的下方(图1.1),这样可以避免液体中气体进入导压管和变送器中。
b.如果变送器不得不安装在内锥体装置的上方(图1.2),为了减少液体中的气体进入导压管内,应在内锥体装置和导压管之间装U型弯管,且弯头下端至少低于管道中心1米。
V锥流量计安装示意图
c.在水平或倾斜的管道上,如果将导压管装在内锥体装置的上半部,这样在导压管内会积聚气体,如果装在内锥体装置的下半部,会使沉积物落入导压管内。因此,导压管应自内锥体装置的水平中心线两端引出,或自水平向下小于4 5度引出。
(2)测量蒸汽流量
a.为了保证变送器不受蒸汽高温的影响,在变送器和内锥体装置之间必须安装两个位于同一高度的冷凝器,并在冷凝器、导压管和高、低压室内充满冷凝水,避免高温对变送器的影响。

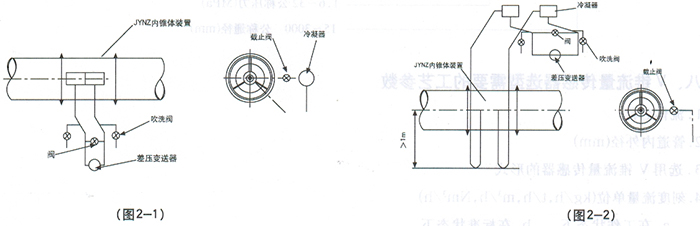

b.差压变送器最好安装在内锥体装置的下方(图2.1),这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽量靠近内锥体装置处。
c.如果差压变送器不得不安装在内锥体装置的上方(图2.2),应把冷凝器装在高于差压变送器的地方。
V锥流量计安装示意图
d.上述两种安装方法均在靠近变送器的地方装有阀,以供吹洗导压管。同时在内锥体装置和冷凝器之间的导压管上应加保温层。
e.其他安装方法参考(l)b、c。
(3)测量气体流量

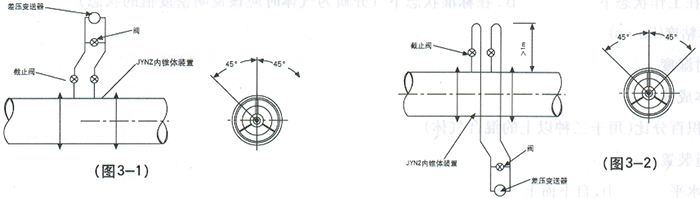

a.差压变送器最好安装在内锥体装置的上方(图3.1),这样可以使导压管内所产生的冷凝液流回管道。
b.如果变送器不得不安装在内锥体装置的下方(图3.2),为了减少水份凝结在导压管内,应从内锥体装置引出的导压管装U型弯管,且弯头上端至少高于管道中心1米。
V锥流量计安装示意图
c.在水平或倾斜的管道上,为了避免管道中冷凝液进入导压管,导压管应自内锥体装置体的水平中心线上半部引出。
d.若气体中含有污物或灰尘,在导压管的转弯地方应安装十字接头,以便清洗或吹洗。
