温度变送器的概述讲解

点击次数:559 发布时间:2023-06-20 09:37:04

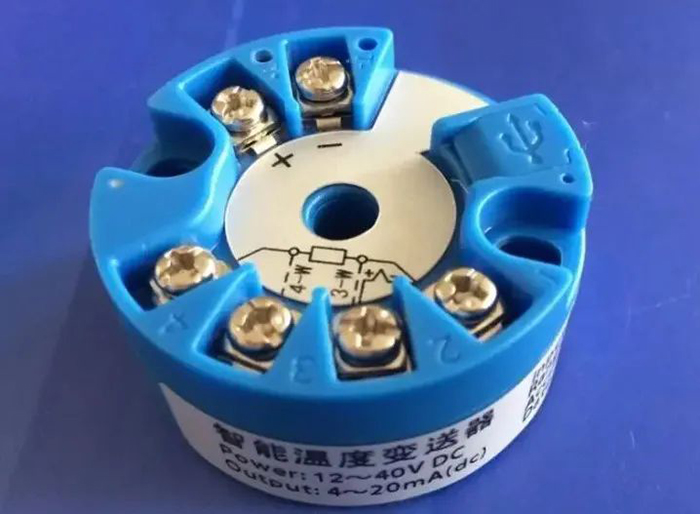

温度变送器采用热电偶、热电阻作为测温元件,从测温元件输出信号送到变送器模块,经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后,转换成与温度成线性关系的4~20mA电流信号,0-5V/0-10V电压信号,RS485数字信号输出。


结构组成:

温度变送器是一种将温度变量转换为可传送的标准化输出信号的仪表,主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成:传感器和信号转换器。传感器主要是热电偶或热电阻;信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的,因此信号转换器作为独立产品时也称为变送器),有些变送器增加了显示单元,有些还具有现场总线功能。



输出信号:

温度变送器输出信号与温度变量之间有一给定的连续函数关系(通常为线性函数),早期生产的变送器其输出信号与温度传感器的电阻值(或电压值)之间呈线性函数关系。标准化输出信号主要为0mA~10mA和4mA~20mA(或1V~5V)的直流电信号。不排除具有特殊规定的其他标准化输出信号。温度变送器按供电接线方式可分为两线制和四线制,除RWB型温度变送器为三线制外。



注意事项:

温度变送器的供电电源不得有尖峰,否则容易损坏变送器。变送器的校准应在加电5分钟后进行,并且要注意当时环境温度。测高温时(远大于100℃)传感器腔与接线盒间应用填充材料隔离,防止接线盒温度过高烧坏变送器。在干扰严重的情况下使用传感器,外壳应牢固接地避免干扰,电源及信号输出应采用Ф10屏蔽电缆传输,压线螺母应旋紧以保证气密性。
