氩气流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LUGB
- 测量范围：5-11000m³/h
- 精度等级：1.5级、1.0级
- 公称通径：DN20~DN1200
- 适用介质：气体、液体、蒸汽
- 工作压力：1.6MPa~10MPa
- 工作温度：-80℃~450℃
- 供电方式：24VDC 锂电池
- 订货号：VTI897428FAR

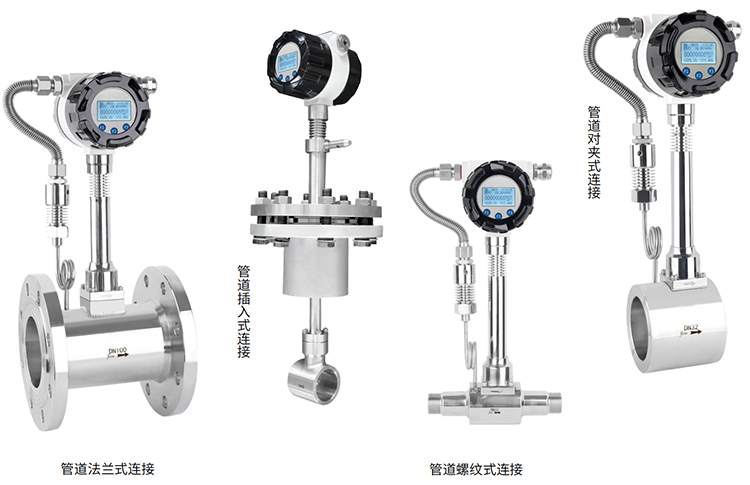

氩气流量计的种类和适用范围
1． LUGB 系列满管型压电式涡街流量仪表
2． LUGB 系列插入型压电式涡街流量仪表
3． LUGE 系列满管型电容式涡街流量仪表
4． LUGE 系列插入型电容式涡街流量仪表
5． LUGB/E 系列电池供电型涡街流量仪表
6． 潜水型/分体型涡街流量仪表（协议订货）
7． 多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示
8． 智能流量积算仪，数码管显示
LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
氩气流量计产品特点
1.本产品发生体采用顶角朝前的三角柱设计，提高了产品的稳定性。
2.表体均采用304不锈钢硅溶胶工艺精铸而成，性能稳定，外观精美。
3.表体DN15-DN25三角柱采用冷镶技术，产生信号精准，稳定。解决了涡街流量计小口径测量不准确的问题。
4.表体DN32-DN150三角柱和表体一体铸造成型，精加工后投入使用，产生信号精准，一致性好，不会出现焊接三角柱产生的高温变形影响信号产生的现象。
5.表体自DN50起以上各规格均采用内置式结构，即将测量探头镶入三角柱内。国内只有少量大口径表体采用此结构，虽增加了工艺难度，但提高了产品的抗干扰能力。
6.涡街传感器输出脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能稳定。
7.现场显示型涡街流量计采用智能软件中文操作，气液通用，可选多种流量单位（m3/h，t/h，t/m，kg/h等）多种算法（常规体积流量，常规质量流量，常规气体体积流量，饱和蒸汽温度补偿，饱和蒸汽压力补偿，过热蒸汽温压补偿等），操作简单，适用广泛；可对仪表系数非线性进行修正，提高测量精度。
8.采用消扰路和抗振动探头，配合表体抗干扰的设计，
氩气流量计工作原理

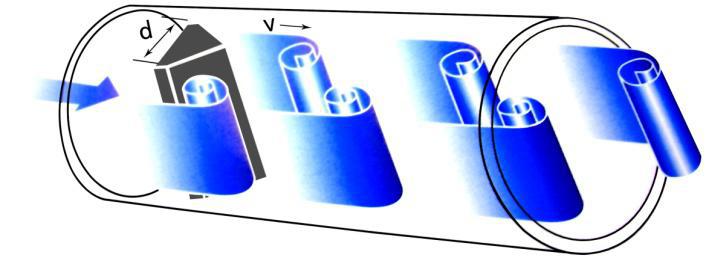

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f，被测介质来流的平均速度为 V，旋涡发生体迎流面宽度为 d，表体通径为 D，根据卡曼涡街原理，有如下关系式:
f=StV/d 公式(1)
式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度

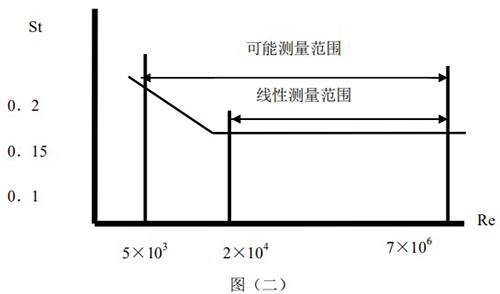

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中 St＝0.17 的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝仪表常数（1/m3）。
N＝脉冲个数
Q＝体积流量（m3）

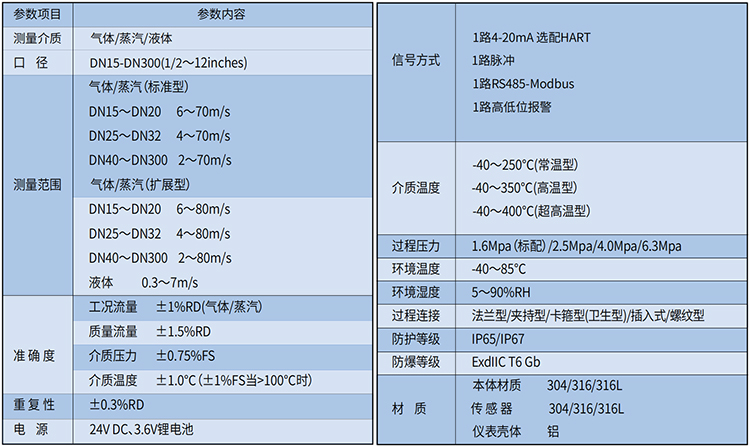

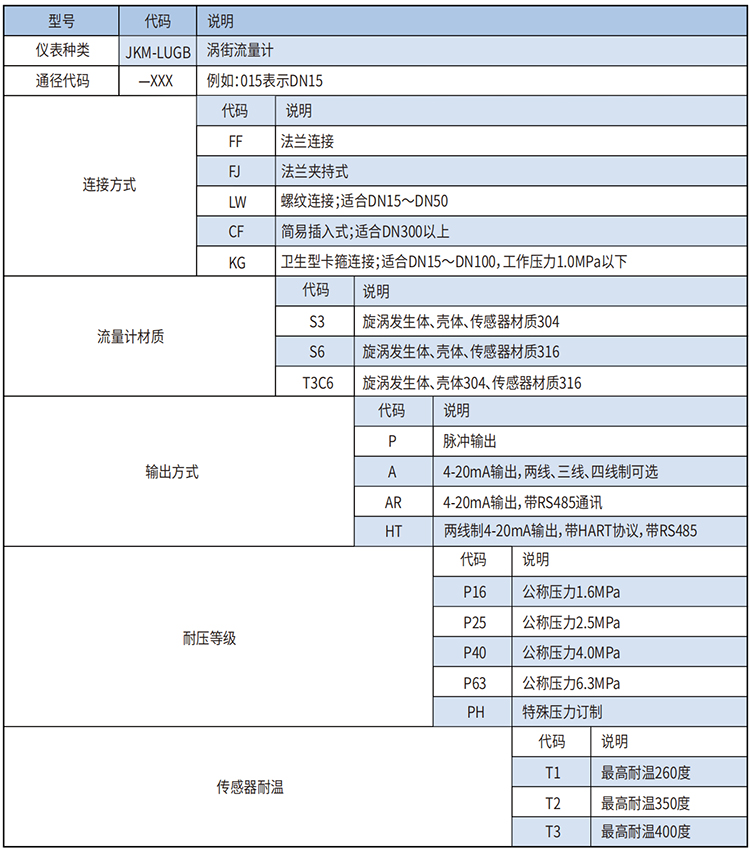

氩气流量计主要技术性能
1.仪表口径（mm）：15、20、25、40、50、65、80、100、125、150、200、250、300
2.测量介质：液体、气体、蒸汽（饱和蒸汽、过热蒸汽）、特殊型的可以测量耐腐蚀性介质。
3.精度（准确度、精确度）：液体：±1.0％，蒸汽或气体：±1.0％、±1.5％
4.量程比：1：10；1：15；1:20
5.传感器材质：304不锈钢、316（L）不锈钢等
6.使用条件： 介质温度：-1O℃ ～ +250℃、+250℃ ～ +320℃，环境温度：-30℃ ～+60℃
7.供电电源：直流供电电压24V，现场显示型采用3.6V锂电池供电。
8.输出信号：脉冲信号、4-20mA模拟信号。
9.通讯接口：RS485通讯输出、HART协议等。
10.防爆型号: EXdⅡCT6Gb

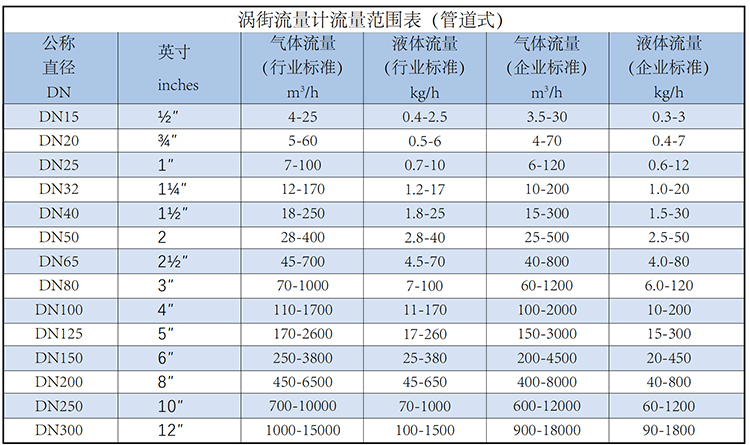

氩气流量计流量范围及工作压力

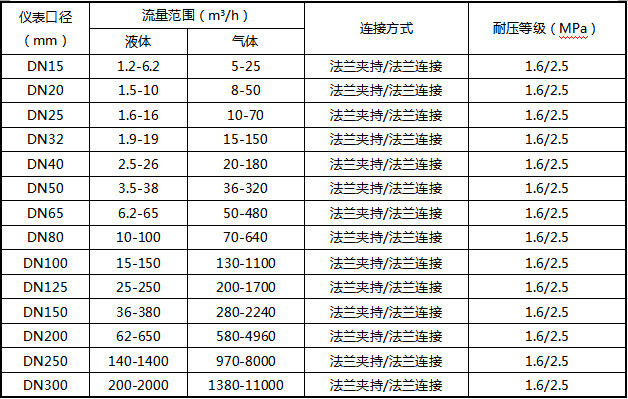

1、一般液体和普通气体所对应的工况流量范围
2、各规格流量计在测量饱和蒸汽时所对应的流量范围
（单位：kg/h）
氩气流量计安装尺寸

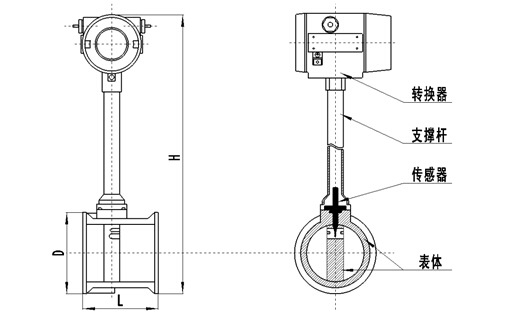

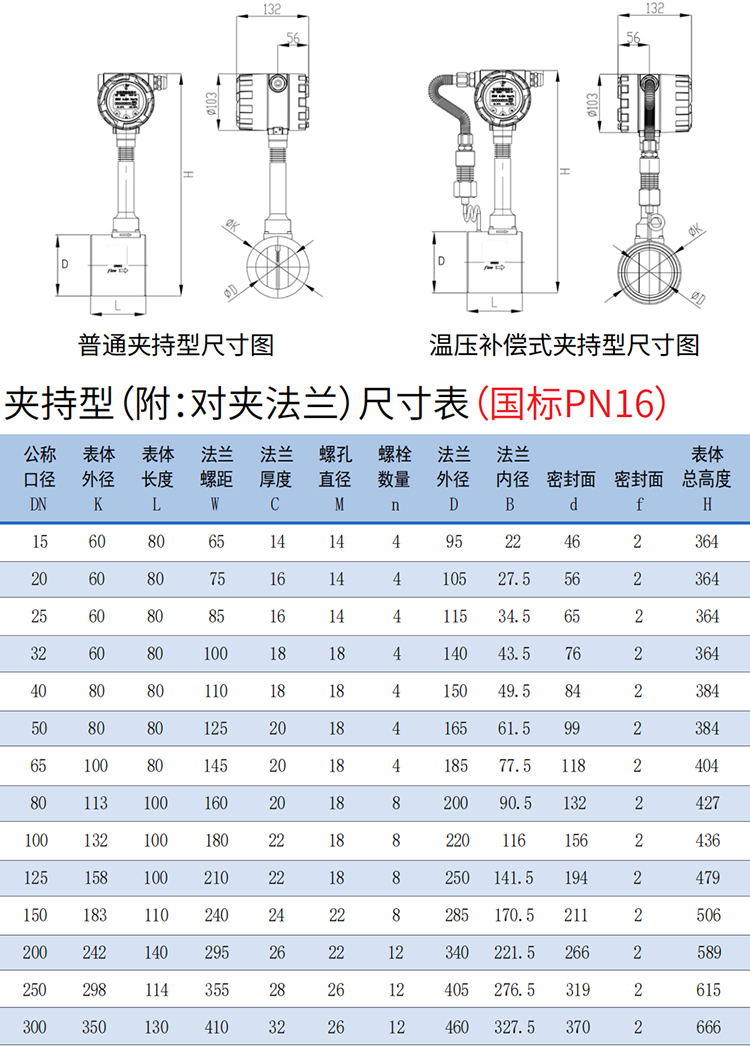

图1 法兰夹装式涡街流量计结构图
法兰夹持式涡街流量计参考尺寸（如图1）
注：（1）以上参数仅适用于法兰卡装式1.6Mpa以下压力规格的涡街流量计。
（2）安装法兰为专用法兰，出厂时已配备，安装法兰的标准为企业标准，推荐使用

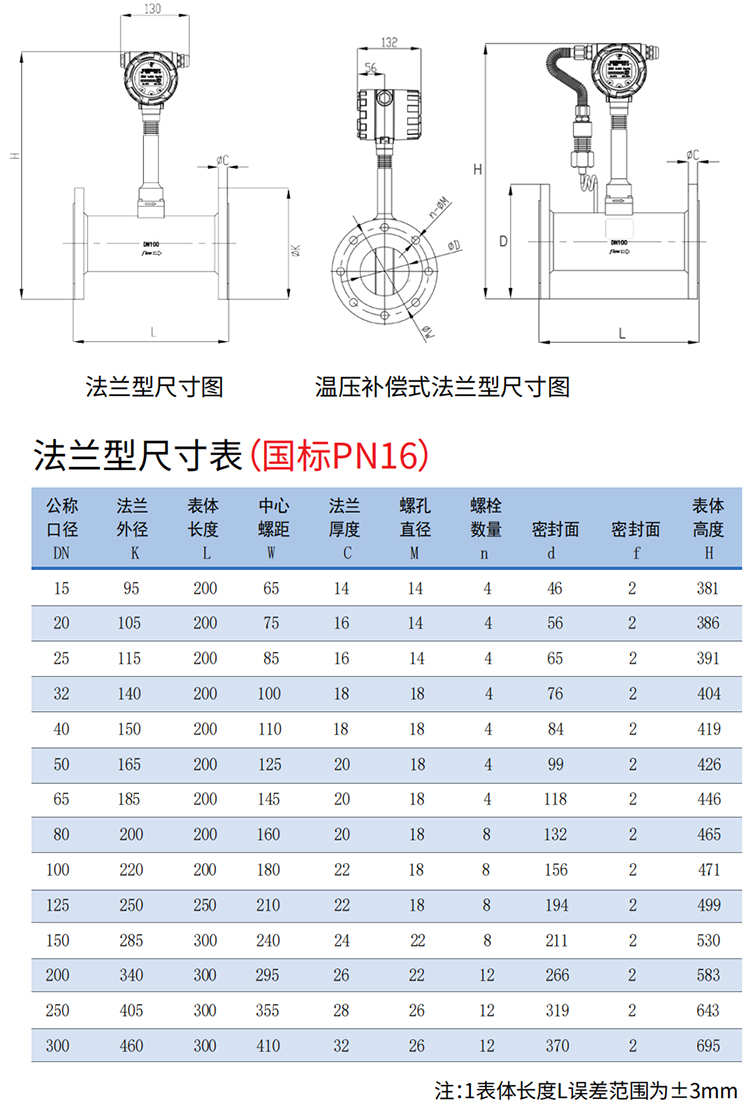

图2 法兰连接式涡街流量计结构图
法兰连接式涡街流量计参考尺寸（如图2）
注：（1）以上参数仅适用于法兰连接式1.6Mpa以下压力规格的涡街流量计。
（2）法兰连接式涡街流量计出厂时不配带管道法兰和螺栓，用户需另行购买，连接法兰的标准为GB/T9119-2000突面板式平焊钢制管法兰。
说明：（1）以上尺寸仅供设计选型时参考，实际尺寸以出厂或订货时确认为准。
（2）管道对焊式、螺纹连接式、卡箍连接式、固定插入式、球阀插入式的结构外形尺寸，以及高温型、低温型的外形尺寸以出厂或订货时确认为准。（3）流量计安装法兰采用企业标准或国家标准GB/T9119-2000，也可根据用户需要采用国家其他部门或行业标准，或采用其他国家标准（美标、德标、日标等），如需特殊标准请在订货时注明
氩气流量计的安装设计
仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一） 安装环境要求：
1．尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2．避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3．避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4．涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。
5．仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。
6．仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
（二） 仪表管道安装要求：
1．涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游 10D 处。
2．上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db
3．仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1-2mm
4．测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D处，测温孔应设置在下游 6-8D 处，见图（七）。D 为仪表工称口径，单位：mm
5．仪表在在管道上可以水平、垂直或倾斜安装。

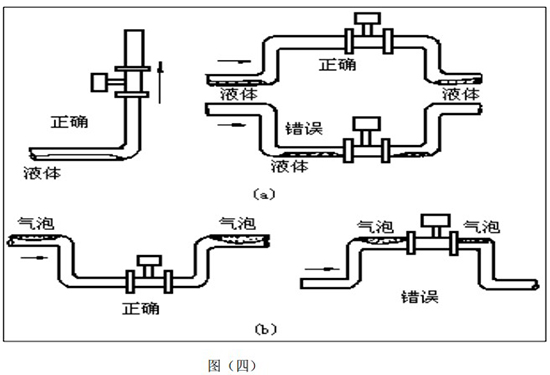

6．测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四）a 所示
7．测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处如图（四）b 所示
8．测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70℃；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

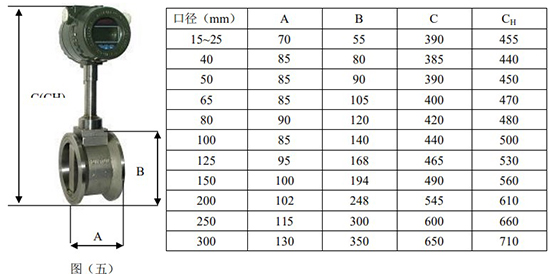

（三） 仪表的安装外形尺寸：见图（五）、图（六）

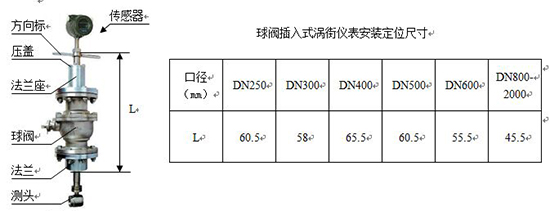

（四）插入式涡街流量仪表安装步骤：
1．在管道上用气焊开一个略小于φ100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利
2．在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。
3．将球阀及传感器安装在焊接好的发兰上。
4．调节丝杠，使插入深度符合要求（保证测头中心轴线和管道中心轴线重合），流体流向必须与方向标上的指示箭头保持一致。
5．均匀拧紧压盖上的螺丝。(注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动)
6．检查各环节是否完成好，慢慢打开阀门观察是否有泄漏（需特别注意人身安全）若有泄露请重复步骤 5、6。
(五)压力变送器和 Pt100 安装示意图
