氧气流量计

产品名称:氧气流量计

产品型号:LZ系列

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:氧气流量计(也称金属管浮子流量计)可用来测量液体、气体以及蒸汽的流器特别适宜 低流速小流量的介质流量测量。

氧气流量计产品概述

LZ系列金属管浮子流量计(氧气流量计)是工业自动化过程控制中常用 的一种变面积流量测量仪表。它具有体积小,检测范围大,使用 方便等特点。它可用来测量液体、气体以及蒸汽的流器特别适宜 低流速小流量的介质流量测量。

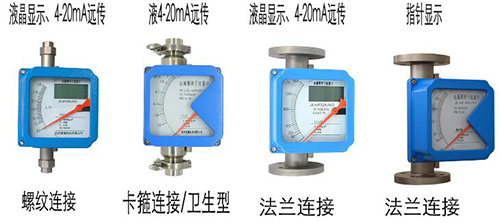

LZ系列金属管浮子流量计有就地显示型和智能远传型, 带有指针显示瞬间/累积流量液晶显示,上、下限报警输出,累 积脉冲输出,批次控制,标准的二线制4-20mA电流输出等多种形 式,为用户使用提供了非常广阔的选择空间。另旬该仪表采用 Motorola公司先进的微处理中央芯片及高质量工业化组件,保证 了流量计在各种应用场所的优良性能。

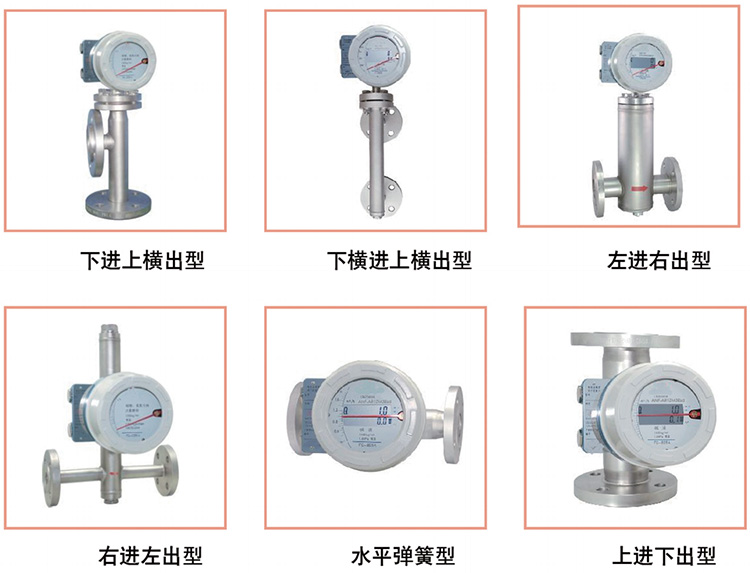

根据测量管结构的不同,LZ系列金属管浮子流量计分为LZ50、LZ51、LZ52和LZ53型,可根据用户不同要求选择不同的测量管形式,在维护和清洁方面有进一步的完 善。
多年来,金属管浮子流量计的各种优良性能和可靠性,以及较好的性能价格比,广泛受到了石化、钢铁、 电力、冶金、轻工、食品、制药、水处理等行业的青睐。


氧气流量计结构与工作原理

1、结构
氧气流量计主要由两大部分组成: 测量管和KMD指示器。测量管包括锥管或孔板、导向 器、止动器、浮子等部件,指示器包括磁随动系统、指 针、刻盘、线路等组件。

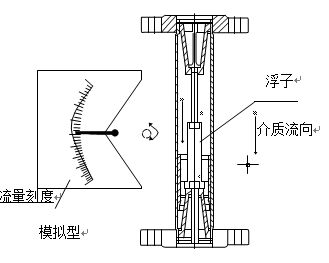

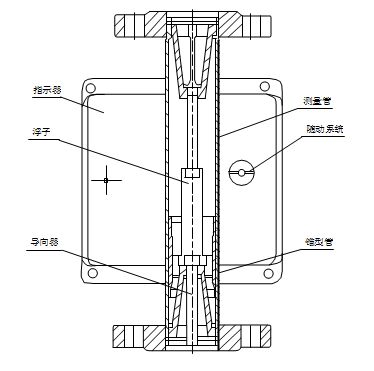

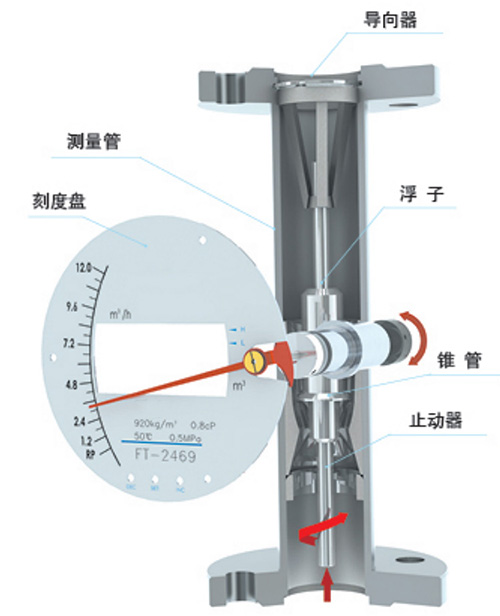

氧气流量计结构图
2、工作原理
被测介质自下而上流经测量管浮子上下端产生差压 形成上升力,当浮子所受上升力大于浸在流体中浮子重 量,浮子便上升,环隙面积随之增大,环隙处流体流速 讯速下降,浮子上下端差压降代,作用于浮子的上升力 随着减小,直到上升力与浸在流体中浮子重量平衡时, 浮子便稳定在某一位置,浮子位置的高低即对应着被测 介质流量的大小。
浮子内置磁钢,在浮子随介质上下移动时,磁场随浮子 的移动而变化。
a.对于就地型,由就地指示器中的随动磁钢与浮子内磁钢耦合,而发生转动,同时带动指针,通过刻度盘指示出此 时流量大小。
氧气流量计原理图
b.对于智能型,由智能型指示器中的随动磁钢与浮子的 内磁耦合,而发生转动,同时带动传感磁钢及指针,通过一 个磁传感器将磁场变化转化成电信号,经A/D变换,数字滤 波,温度补偿,微处理器处理,D/A输出,LCD液晶显示,来 显示出瞬时流量及累积流量大小。

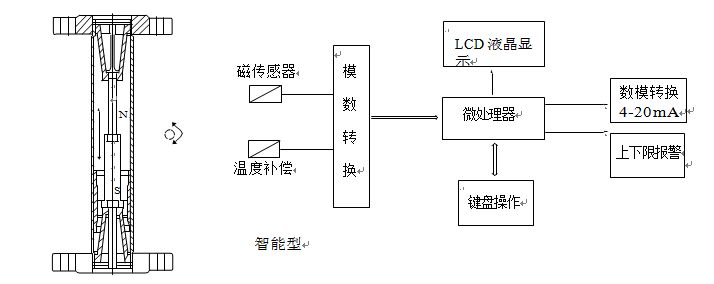

氧气流量计智能型原理图


氧气流量计主要特点

1、适用于小口径和低流速介质流量测量
2、工作可靠,维护量小,寿命长
3、对于直管段要求不高
4、较宽的流量比10:1
5、双行大液晶显,可选现场瞬时/累计流量显示,可带背光
6、单轴灵敏指示
7、非接触磁耦合传动
8、全金属结构,适于高温、高压和强腐蚀性介质
9、可用于易燃、易爆危险场合
10、可选二线制、电池、交流供电方式
11、多参数标定功能
12、带有数据恢复,数据备份及掉电保护功能

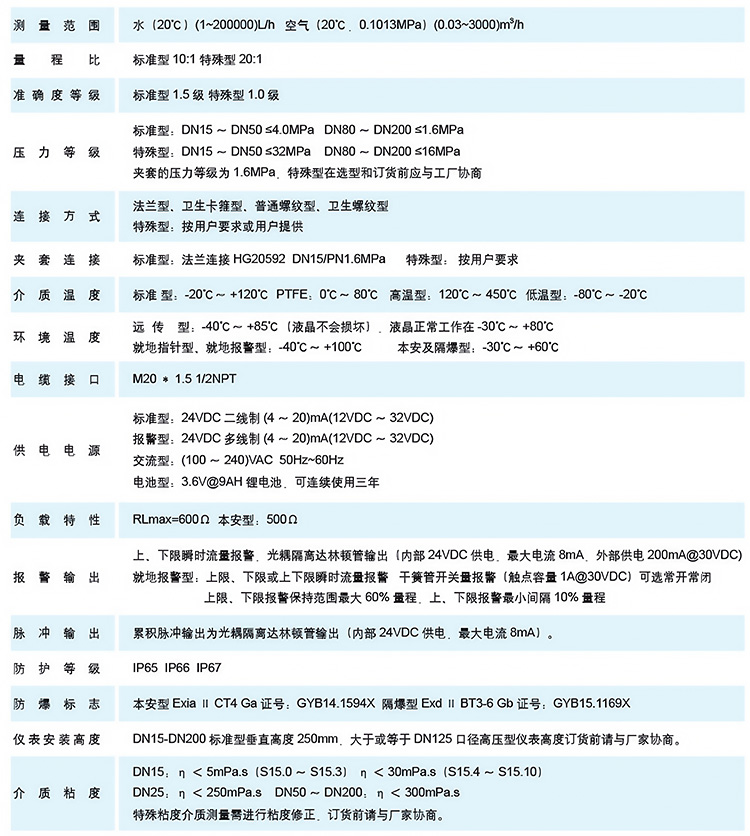

氧气流量计技术参数

1、测量范围:水(20℃)1-200000I/H;空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制;
2、量 程 比:标准型10:1  特殊型20:1;
3、精 度:标准型1.5级 特殊型1.0级;
4、压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa;特殊型:DN15-DN50  25MPa  DN80-DN200  16MPa;夹套的压力等级为1.6MPa 特殊型在选型和订货前应与工厂协商;
5、压力损失:7KPa-70KPa;
6、介质温度:标准型:-80℃~+200℃:PTFE:0℃~85℃ 高温度:最高可达400℃;
7、介质粘度:DN15:η<5MPa.S(F15.1-F15.3);η<30MPa.S(F15.4-F15.8) DN25:η<250MPFa.s;DN50-DN150:η<300MPFa.s;
8、环镜温度:液晶型-30℃~+85℃;指针型-40℃~+120℃;
9、连接形式:标准型:DIN2501标准法兰;特殊型:由用户指定的任意标准法兰或螺纹;
10、电缆接口:M20×1.5;
11、供电电源:标准型:24VDC二线制4~20mA(10.8VDC~36VDC);交流型:85~265VAC 50HZ;电池型:3.6V@4AH镍氢电池;
12、报警输出:上限或下限瞬时流量报警;标准型:集电极开路输出(最大100mA@30VDC);特殊型:继电器输出(触点容量最大5A@250VAC);
13、脉冲输出:累积脉冲输出,最小间隔50毫秒;
14、液晶显示:瞬时流量显示数值范围:0-50000;累计流量显示数值范围:0-99999999;
15、防护等级:IP65;
16、防爆标志:本安型iaⅡCT6隔爆型dⅡCT6;

氧气流量计产品选型


氧气流量计产品选型对照表

氧气流量计安装要求

1、表可安装在垂直或水平的管道上,垂直流向的介质必须是由下而上的。水平流向的介质应与仪表上的箭头方向一致。仪表上游设备5DN长的直管段,下游设置250mm长的直管段,设置调节流量阀门时,其位置应该在仪表下游直管段之后。
2、推荐安装方式,设置旁通管道。建议使用水平尺及铅锤检测流量计的安装垂直度, 以保证流量计的测量精度。
3、安装在管道上的流量计不应受到外力作用,在流量计出入口的适当位置加装支撑, 可使流量计基本不受外力作用。
4、安装内衬聚四氟乙烯(PTEE)的流量计时,紧固法兰螺栓时应特别谨慎,要求对称紧固且勿过猛过紧, 以防PTFE变形。
5、为避免流体冲击测量器内浮子,仪表在使用时必须缓慢开启阀门,特别是用于测量气体介质流量时,可在仪表的下游直管段后安装气体阻尼装置或节流阀以最大限度地减轻浮子振动。
