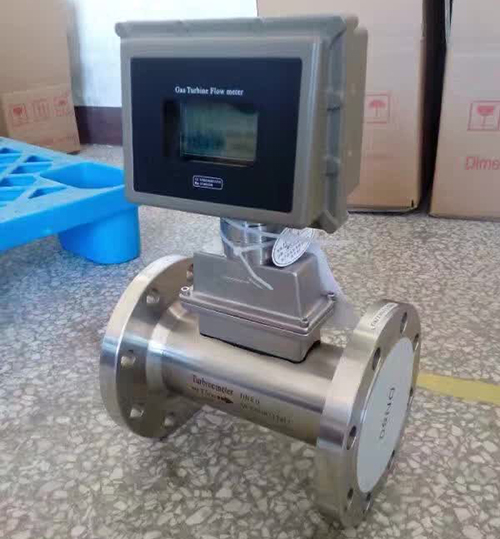

天然气流量计

产品名称:天然气流量计

产品型号:JKMLUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:天然气流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。

天然气流量计产品概述

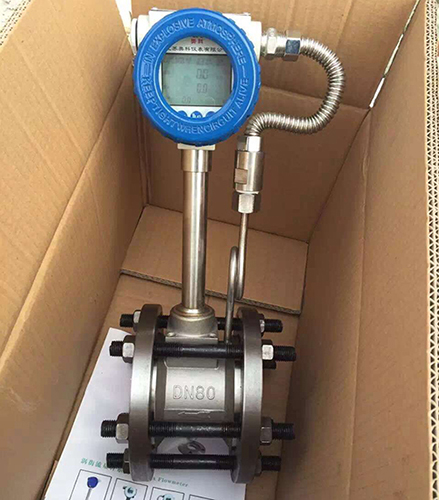

根据涡街流量计系列之天然气流量计的结构特点,分类为一体式天然气流量计和分体式天然气流量计两种。法兰卡装天然气流量计。
一体式天然气流量计是集流量传感器、温度传感器、压力传感器和显示仪于一体的涡街流量计,具有智能温度、压力补偿功能,自带3.6V高能电池或24VDC(通常在需要脉冲信号输出、二线制4~20mADC输出或RS485通讯时采用)供电,就地液晶显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
分体式涡街流量计由流量传感器、温度传感器、压力传感器和智能流量显示积算仪四部分组成,具有智能温度、压力补偿功能,由智能流量显示积算仪远程显示介质温度(℃)、工作压力(MPa)、瞬时标况体积流量(m³/h)和累计标况体积流量(m³)。
当只要求测量工况体积流量时(我们将其定义为简配型,通常适用于介质温度和工作压力基本恒定的场合),无论是一体式还是分体式,均不具有智能温度、压力补偿功能,也无温度传感器和压力传感器的配置,此时只显示瞬时工况体积流量(m³/h)和累计工况体积流量(m³)。

天然气流量计产品优势
1、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
2、安全防爆,适用于恶劣环境。
3、无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
4、天然气流量计采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
5、电流输出均为电隔离型,具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值,不必轮流切换。
7、天然气流量计采用抗振探头,有效消除外界振动影响。
8、电路采用表面贴装工艺,结构紧凑,可靠性高。
9、天然气流量计采用分体式信号转换器,电缆最长10米。
10、量程比宽达20:1。
11、整体结构设计合理,动态测量范围宽,压力损失小。

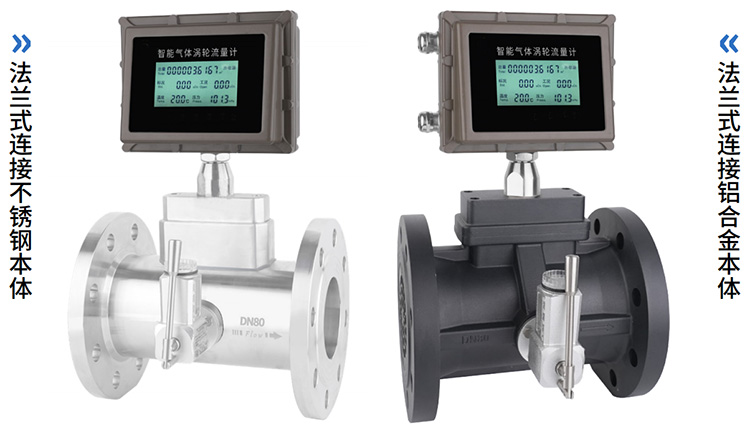

12、分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
13、现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

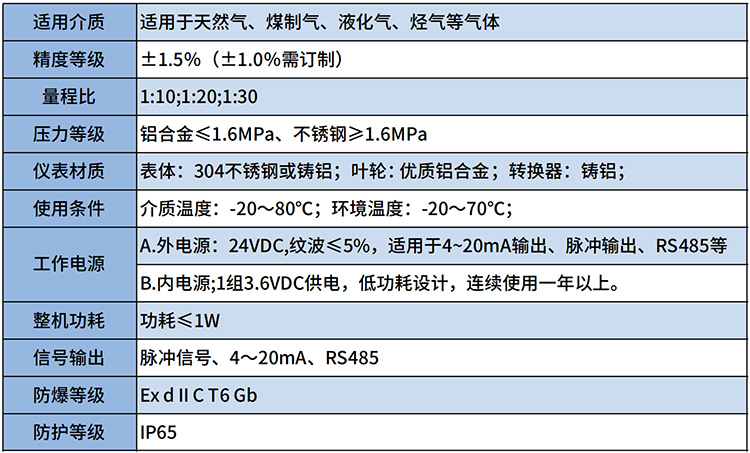

天然气流量计主要技术指标
公称通径(mm) 25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
本体材料 1Cr18Ni9Ti,(其它材料协议供货)
允许振动加速度 压电式:0.2g      电容式:1.0~2.0g
精确度 ±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
范围度 1:6~1:30
供电电压 传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
输出信号 方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
压力损失系数 符合JB/T9249标准 Cd≤2.4
防爆标志 本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
防护等级 普通型IP65     潜水型 IP68
环境条件 温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
适用介质 气体、液体、蒸汽(蒸汽流量计
传输距离 三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

天然气流量计的工作原理

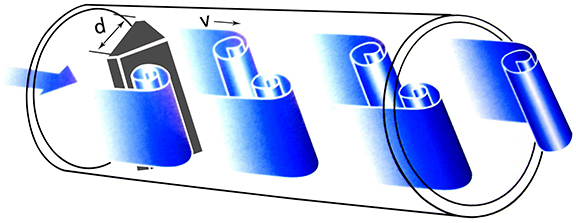

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
天然气流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
天然气流量计工作原理图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

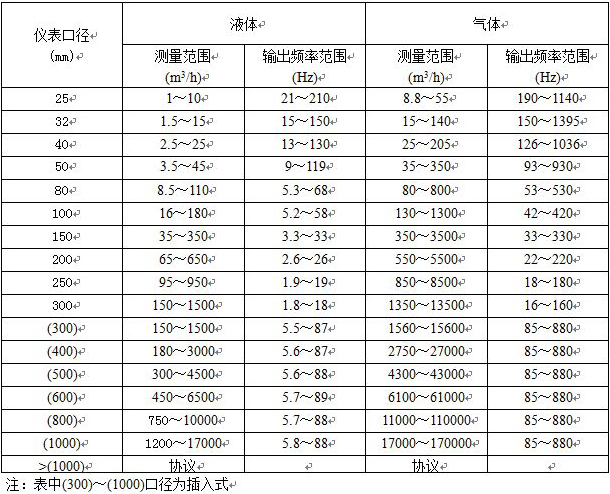

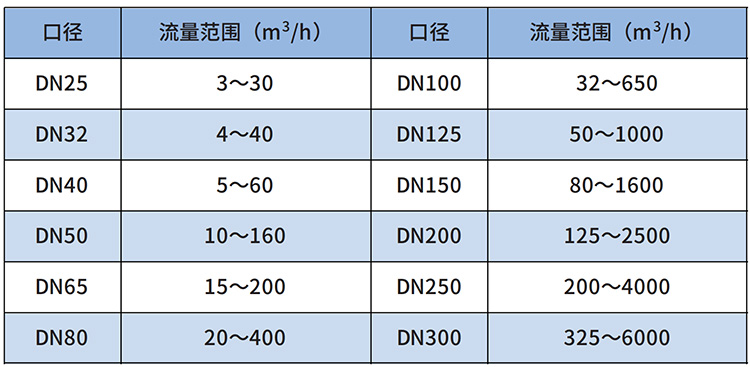

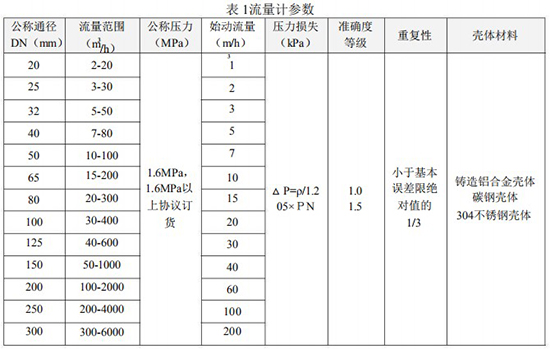

天然气流量计工况流量范围表
天然气流量计流量范围对照表

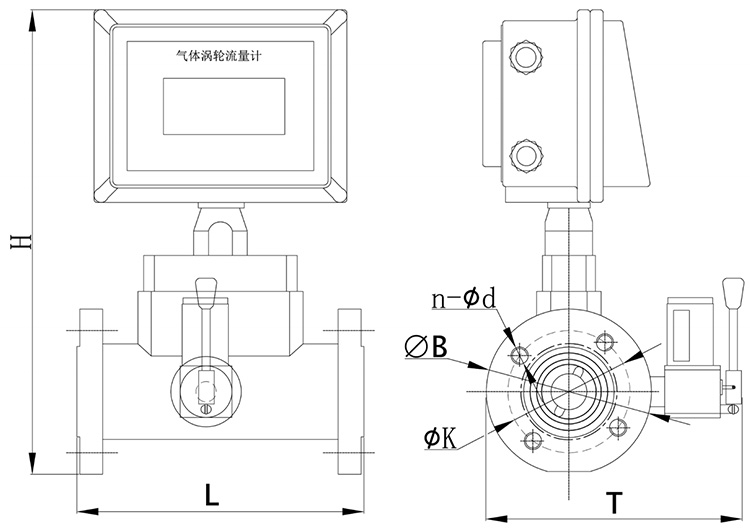

天然气流量计外形尺寸

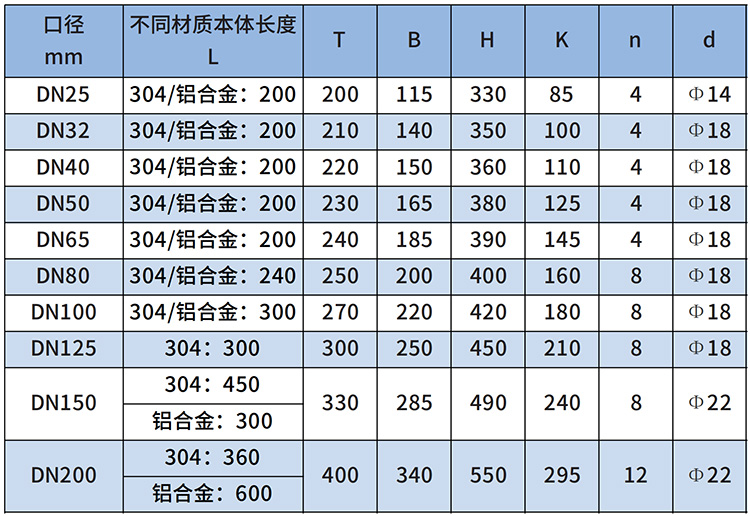

天然气流量计外形尺寸对照表

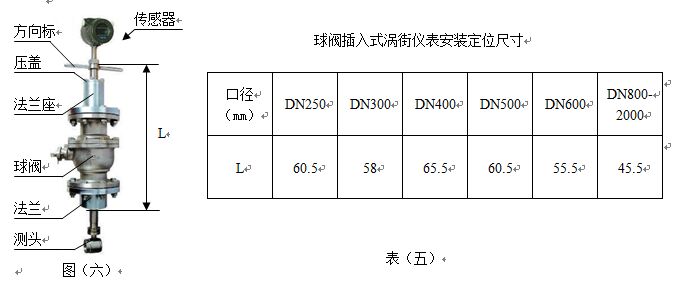

插入式天然气流量计外形尺寸对照表

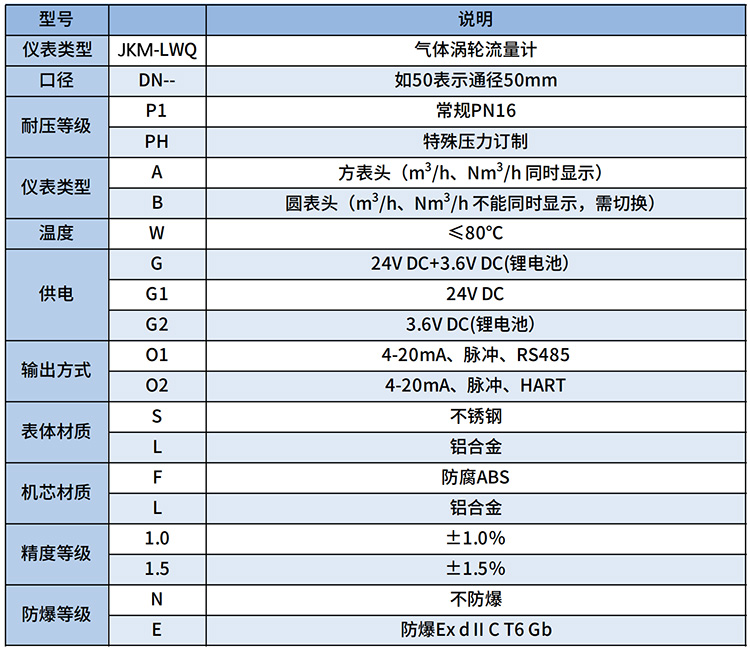

天然气流量计选型说明
代号 通径 流量范围m³/h(饱和蒸汽180℃ ρ=5.157Kg/m³)
KMLU-25 DN25 6.5~90 DN300以上推荐使用插入式涡街流量计
KMLU-32 DN32 10~140
KMLU-40 DN40 16~220
KMLU-50 DN50 26~350
KMLU-65 DN65 44~580
KMLU-80 DN80 65~900
KMLU-100 DN100 100~1400
KMLU-125 DN125 165~2150
KMLU-150 DN150 230~3100
KMLU-200 DN200 420~5550
KMLU-250 DN250 650~8650
KMLU-300 DN300 950~12500
  代号 功能1
N 无温压补偿(适合做外补)
Y 自带温压补偿一体式
  代号 输出型号
F1 4-20mA输出(二线制)
F2 4-20mA输出(三线制)
F3 RS485通讯接口
  代号 被测介质
J3 蒸汽
  代号 连接方式
L1 法兰卡装式
L2 法兰连接式
  代号 功能2
E2 1.5级
T3 蒸汽
P1 1.6MPa
P2 2.5MPa
P3 4.0MPa
D1 内部3.6V供电
D2 DC24V供电
B1 不锈钢
B2 碳钢

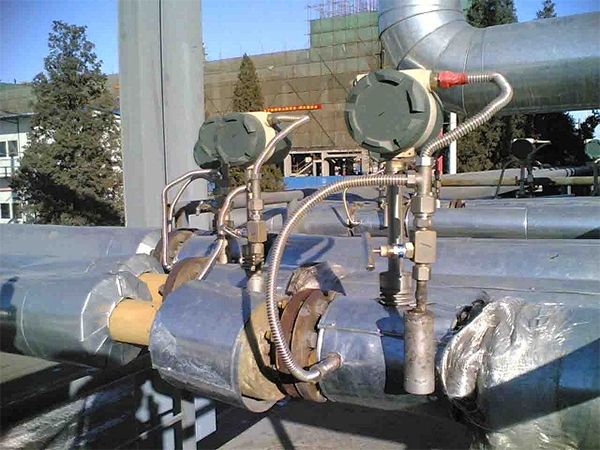

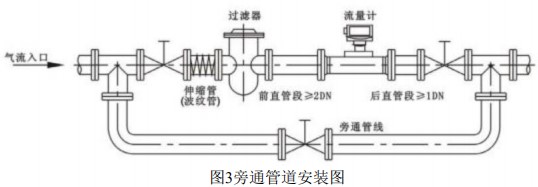

天然气流量计工作现场图
