空气流量计

空气流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC 锂电池
  • 订货号:QZW289455XQC
空气流量计的种类和适用范围
1. LUGB 系列满管型压电式涡街流量仪表
2. LUGB 系列插入型压电式涡街流量仪表
3. LUGE 系列满管型电容式涡街流量仪表
4. LUGE 系列插入型电容式涡街流量仪表
5. LUGB/E 系列电池供电型涡街流量仪表
6. 潜水型/分体型涡街流量仪表(协议订货)
7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示
8. 智能流量积算仪,数码管显示

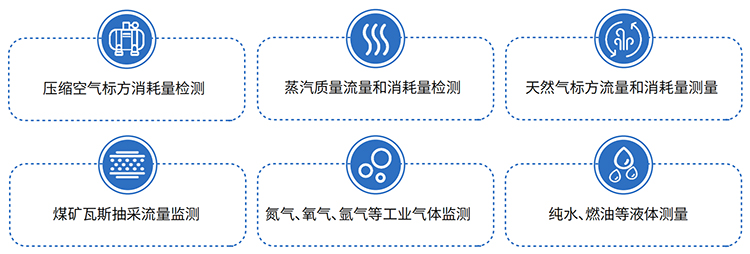

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.

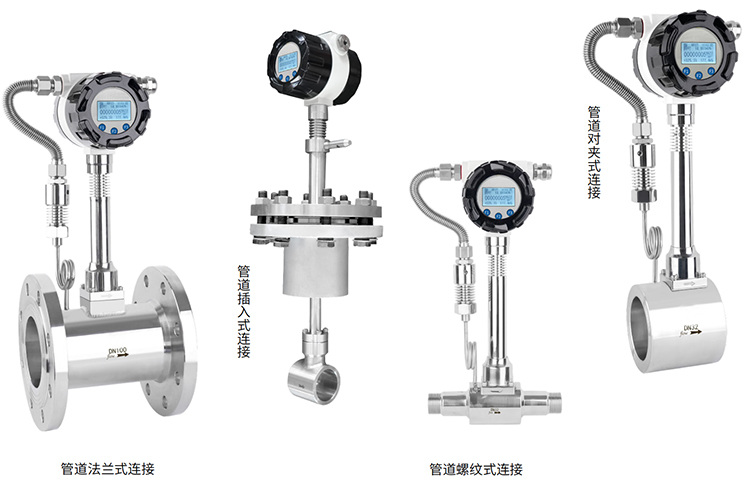

空气流量计产品图


空气流量计产品特点
●安装简便,维护十分方便;
●结构简单牢固,无可动部件,长期运行十分可靠;
● 量程范围宽,量程比可达1:15;
● 压力损失小,运行费用低,更具节能意义;
● 应用范围广,液体、气体、蒸汽均可测量;
● 检定周期长,一般为两年;
● 在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数;
● 可现场显示,也可远距离传输,还可与计算机控制系统联网;
● 检测探头不直接接触被测介质,性能更稳定。     技术参数
●测量介质:液体、气体、蒸汽、空气
● 测量范围:(见下表)
● 公称通径:(见下表)非标产品可根据用户要求特殊定做

空气流量计工作原理

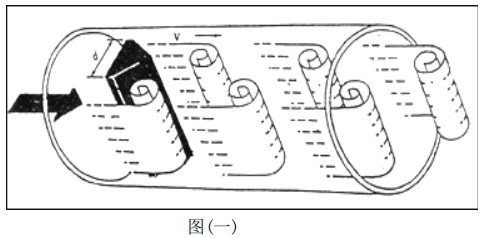

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
空气流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为 D,根据卡曼涡街原理,有如下关系式:
f=StV/d   公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度

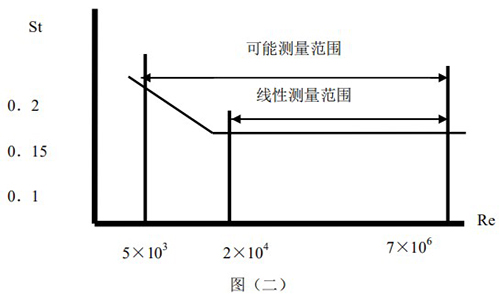

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
空气流量计原理线性图
在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m3)   公式(2)
式中:K=仪表常数(1/m3)。
N=脉冲个数
Q=体积流量(m3)

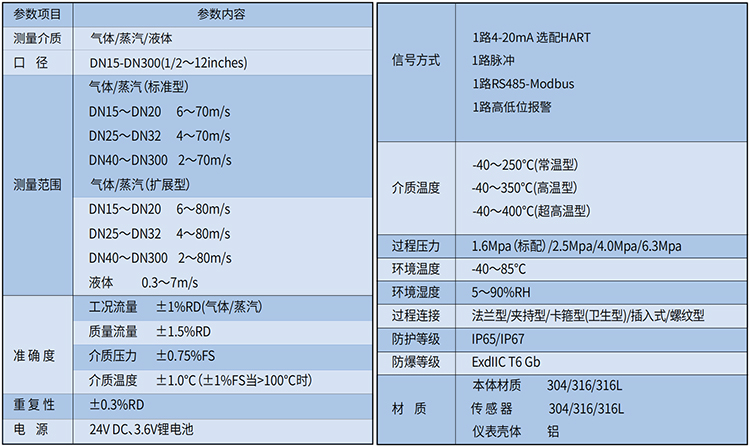

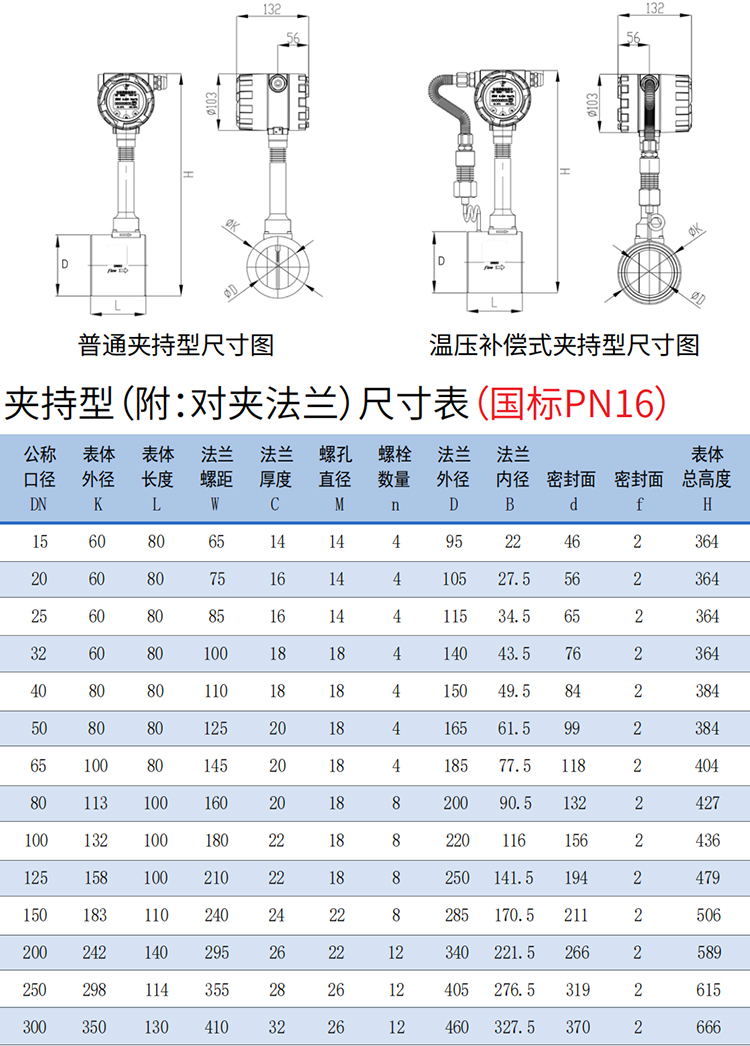

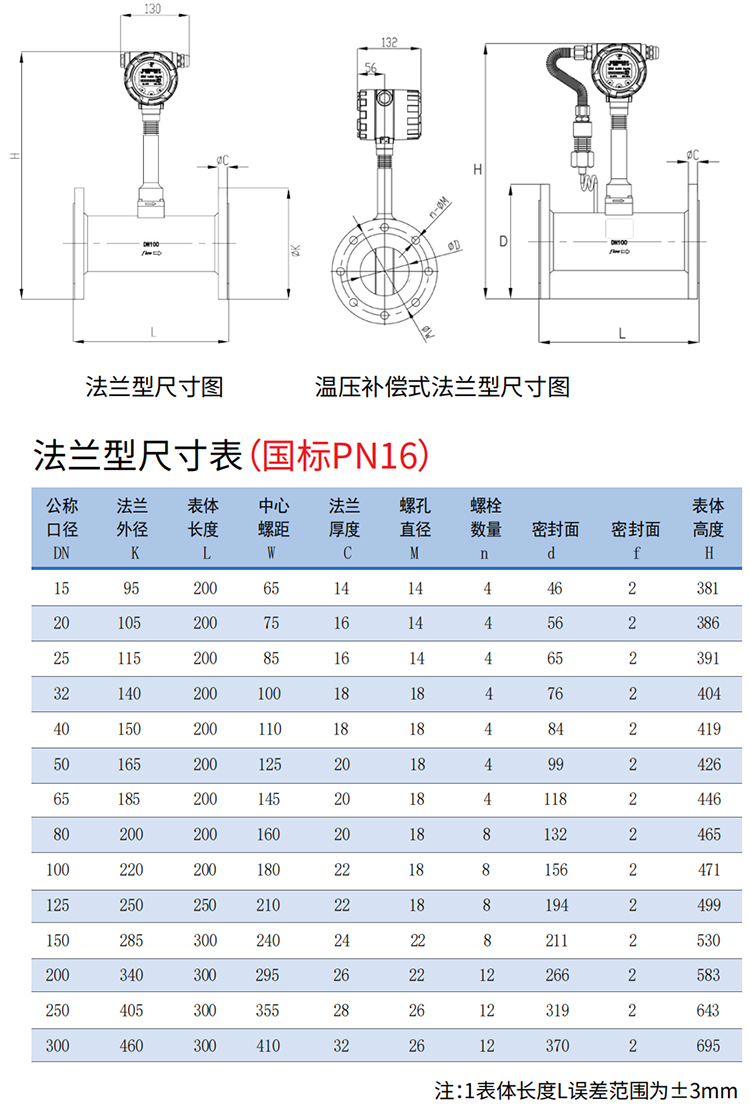

空气流量计产品参数说明
●温度范围:压电式 -40℃ ~ 350℃    电容式 -60℃ ~ 450℃
●压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
●范 围 度:正常范围1:10    扩展后范围1:15
●压力损失系数:Cd≤2.6
●系统测量精度:液体、气体 示值的±1%
蒸 汽 示值的±1.5%
插入式流量计 示值的±2.5%
●供电电压:传感器 +12VDC 或+24VDC    变送器 +24VDC
现场显示型 仪表自带3.6V锂电池
●输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器 两线制4 ~ 20mA.DC电流信号
●允许振动加速度:压电式 ≤0.2g    电容式 ≤1.0g
●环境温度:传感器 -30℃ ~ 65℃
变送器、现场显示 -10℃ ~ 50℃
●环境湿度:相对湿度5 ~ 85%
●信号远传距离:≤500m
●信号线接口:内螺纹M20×1.5
●直管段长度:上游≥10D    下游≥5D
●防爆等级:( ia )ⅡCT2 - T5本安防爆
●防护等级:普通型 IP65    潜水型IP68

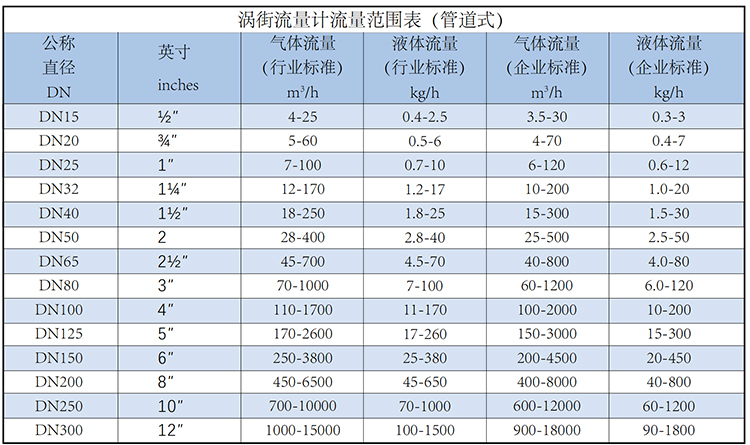

空气流量计测量范围对照表
空气流量计口径与流量对照表

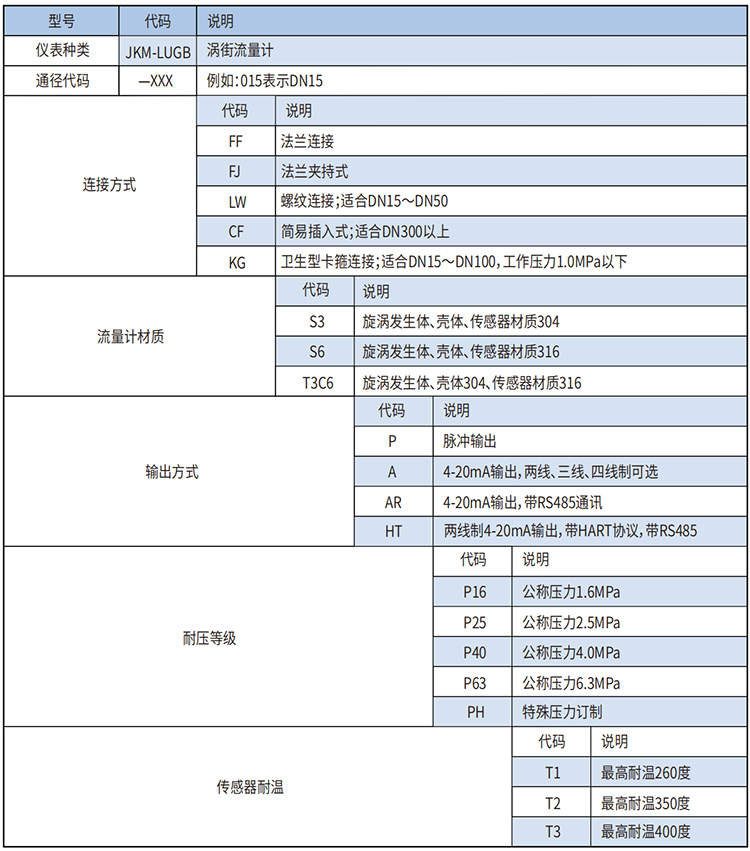

空气流量计选择配置
本公司生产的气体流量计可以测量锅炉饱和蒸汽、电厂过热蒸汽、热水、液体、导热油等物质。显示部分为最先进的液晶中文显示,3.6V电池与DC24V双供电,可显示瞬时流量、累计流量、温度、压力、密度、频率,所有数据清晰可见!配套法兰、螺栓、垫片都给您配齐!
1、蒸汽:
1)若是管道内蒸汽的温度和压力时刻在变化,忽高忽低,不稳定且温度不超过180°时,建议加单独温度补偿或者单独压力补偿,两种补偿任选其一,来实时检测温度或压力,从而不间断补偿密度,以实现测量的精准度!适用于以成本核算、节能减耗的企业。
2)若是管道内蒸汽的温度和压力时刻在变化,忽高忽低,不稳定且用于贸易计量时,请务必选择同时温度和压力传感器补偿,以此避免贸易纠纷,成本核算更加精准!
3)若是您现场温度和压力是恒定的,可选择现场显示电池供电或者220V供电远传显示,无需温度或者压力补偿。适用于自己内部使用,对精度要求不高的企业。
2、空气:
1)空气,一定温度和压力同时补偿。两者缺一不可!
3、液体
1)对于测量的物质为自来水、纯净水、汽油、柴油、导热油(需用高温探头)等液体直接选择普通配置现场显示电池供电即可。
4、沼气
1)沼气的压力一般都在5KPa-10KPa左右,不需要温度压力补偿,可以选择普通现场显示减少成本。若是压力超过20KPa,建议加温度和压力补偿。

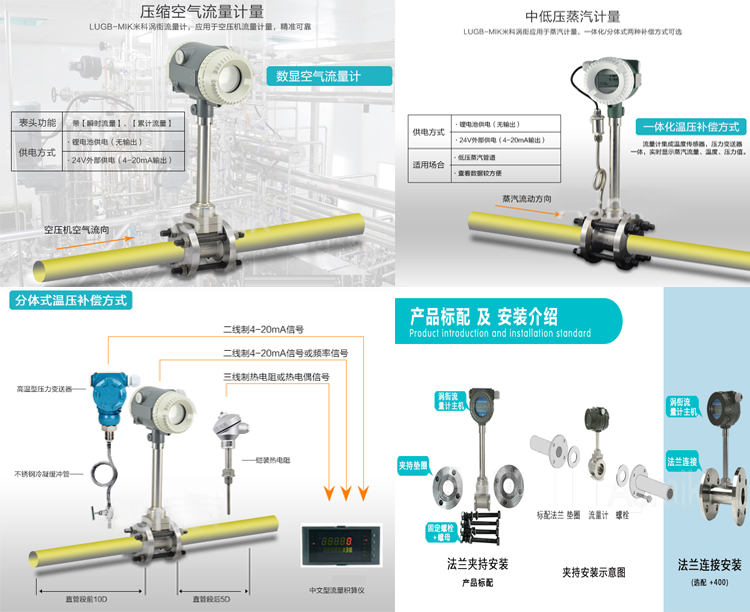

空气流量计选择配置图

空气流量计信号换算与接线方式
电压脉冲换算成累积流量,(累计流量值)Qs=N/K,
K是流量系数(出厂都已经给定),N是一段时间内的总脉冲数。
1)可由二次仪表(流量积算仪、PLC等)将脉冲频率f进行积算,得到一段时间内的总个数。
2)直接一段采集脉冲个数,得到总数。
脉冲输出接线方式
空气流量计脉冲输出接线方式

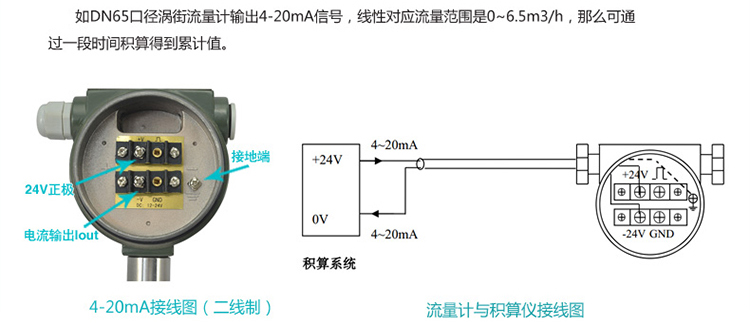

电流信号换算成瞬时流量(4-20mA接线方式)
空气流量计电流信号换算

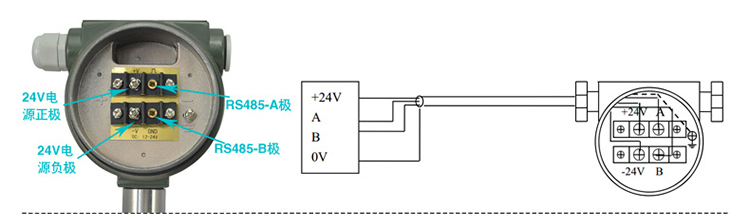

485通讯接线
空气流量计485通讯接线

空气流量计安装距离的选择
空气流量仪表对安装点的上下游直管段有一定要求(前10后5)不然会影响介质在管道中的流场硬性仪表的测量精度。仪表的上下游直管段要求如下:
空气流量计直管段安装注意事项
注:1、仪表选型一定根据流量,切不可根据管道直径,需变径时必须变径。
2、仪表安装时气体就高不就低,液体就低不就高。
3、根据涡街流量传感器安装可旋转180°方向,水平管道安装倾斜45°,或根据管道情况任意选定方向,便于接线盒维修。
