烟气流量计

烟气流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-BS
  • 测量范围:0.1~55800m³/h
  • 精度等级:0.5级、1.0级
  • 公称通径:DN15-DN2000
  • 适用介质:液体,气体
  • 工作压力:0.6~42MPa
  • 工作温度:-200~+500℃
  • 供电方式:24VDC 3.6V锂电池
  • 订货号:YHLSYNUYW729
烟气流量计产品概述
靶式流量计于六十年代开始应用于工业流量测量,主要用于解决高粘度、低雷诺数流体的流量测量,先后经历了气动表和电动表两大发阶段,流量计是在原有应变片式靶式流量计测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件,同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。其结构如下图:

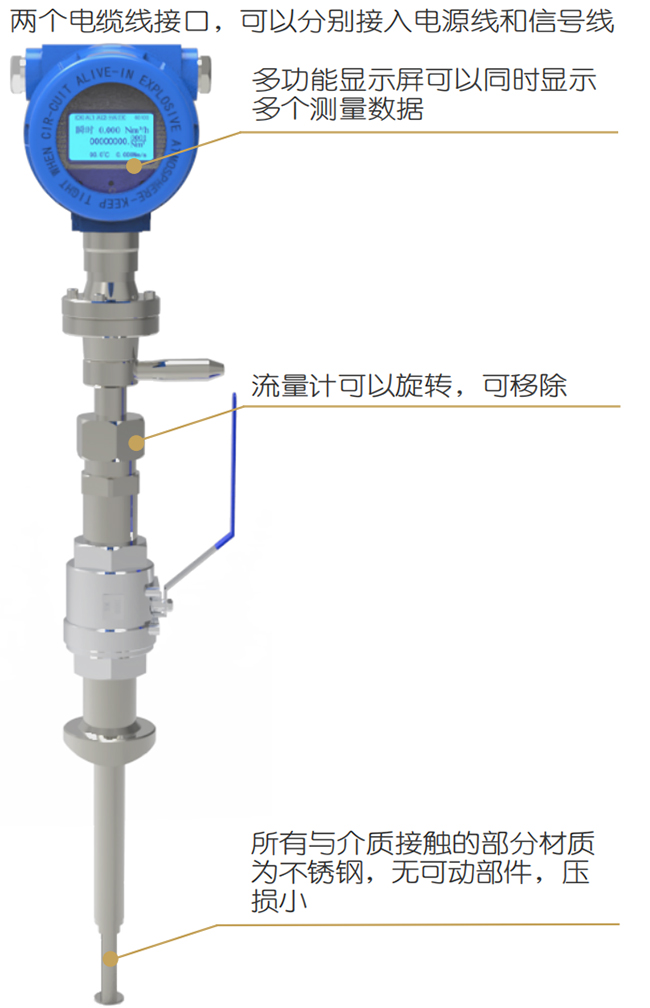

烟气流量计结构图

烟气流量计原理及特性
原理

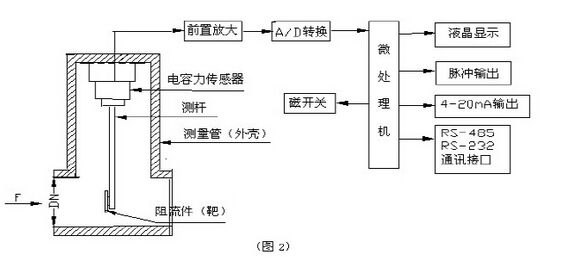

当介质在测量管中流动时,因其自身的动能通过阻流件(靶片)时而产生的压差,并对阻流件有一作用力,其作用力的大小与介质流速的平方成正比。阻流件(靶片)接受的作用力F,经刚性连接的传递件(测杆)传至电容力传感器,电容力传感器产生电压信号输出。由此,此电压信号经前置放大、AD 转换及计算机处理后,即可得到相应的瞬时流量和累积总量,其工作原理见示意(图2):
烟气流量计原理图
结构
气体流量计主要由测量管(外壳)、新型电容力传感器(含阻流元件)、积算显示和输出部分组成。根据不同的介质和工况,必须选用相适应的电容力传感器,因此,用户提供准确的计量对象及参数,生产厂家选用合适的电容力传感器是产品能否计量准确的关键。
·可就地采用干式标定方法,即采用砝码挂重法。单键操作可完成标定;
·具有多种安装方式供选择,如选择在线插入式,安装费用低;
·具有一体化温度、压力补偿,直接输出质量或标方;
·具有可选小信号切除、非线性修正、滤波时间可选择;
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量;
·计量准确,精度可达到0.2222%;
·重复性好,一般为0.05555%~0.08888%,测量快速;
·压力损失小,仅为标准孔板的1/2△P左右;
·抗干扰,抗杂质能力特强;
·可根据实际需要更换阻流件(靶片)而改变量程;
·低功耗电池现场显示,能在线直读示值,显示屏可同时读取瞬时和累积流量及百分比棒图;
·安装简单方便,极易维护;
·多种输出形式,能远传各种参数;
·抗震动性强,一定范围内可测脉动流。

烟气流量计适用范围
气体类:烟气、煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类:重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、
糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、
乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、
燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、
甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类:过热蒸汽、饱和蒸汽。

烟气流量计的主要技术参数

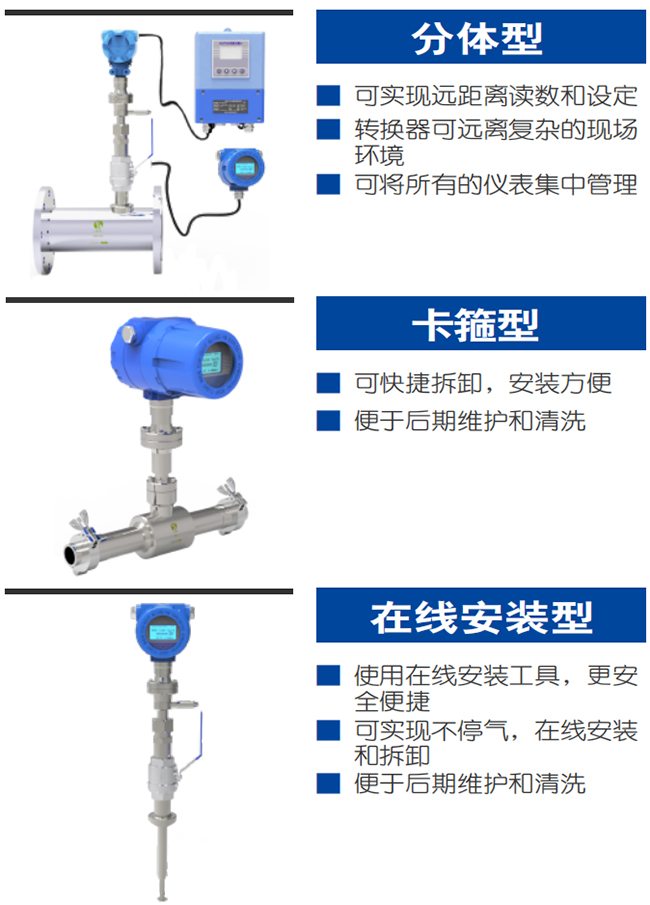

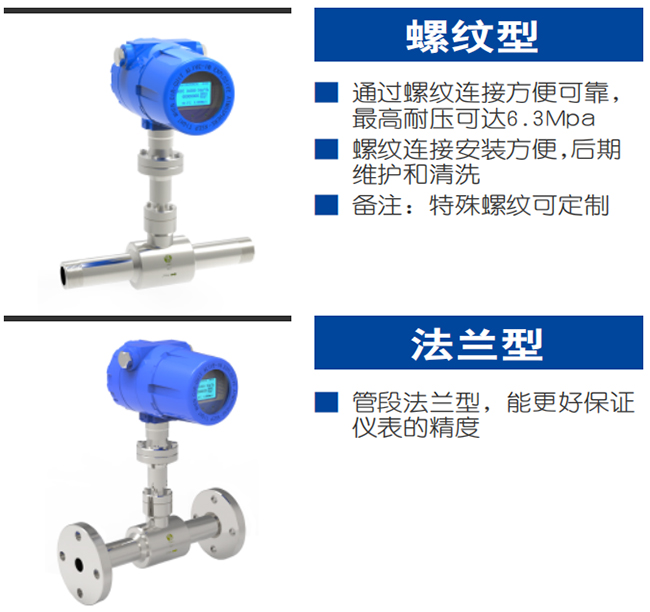

烟气流量计分类

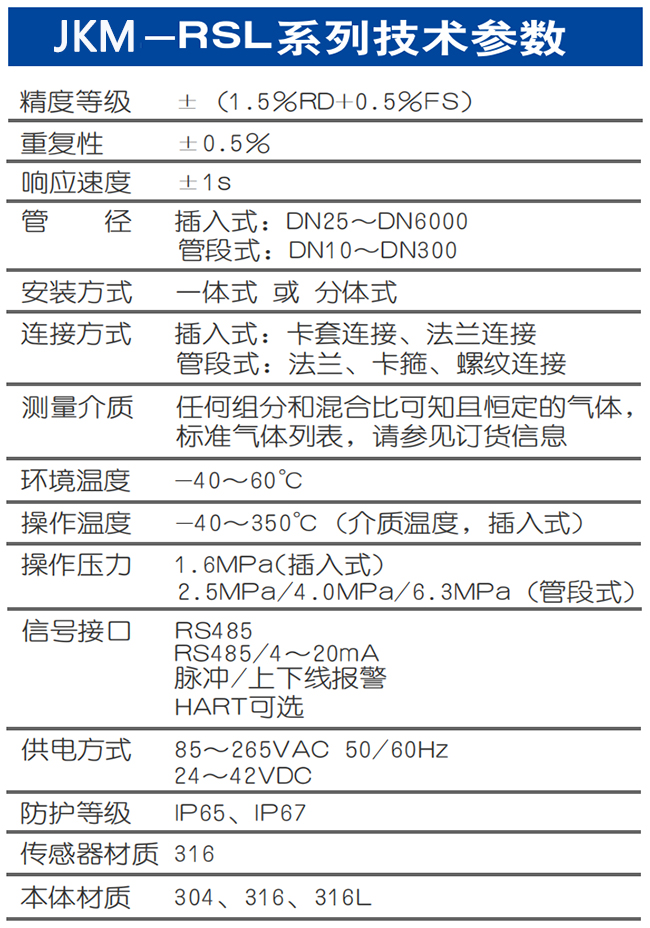

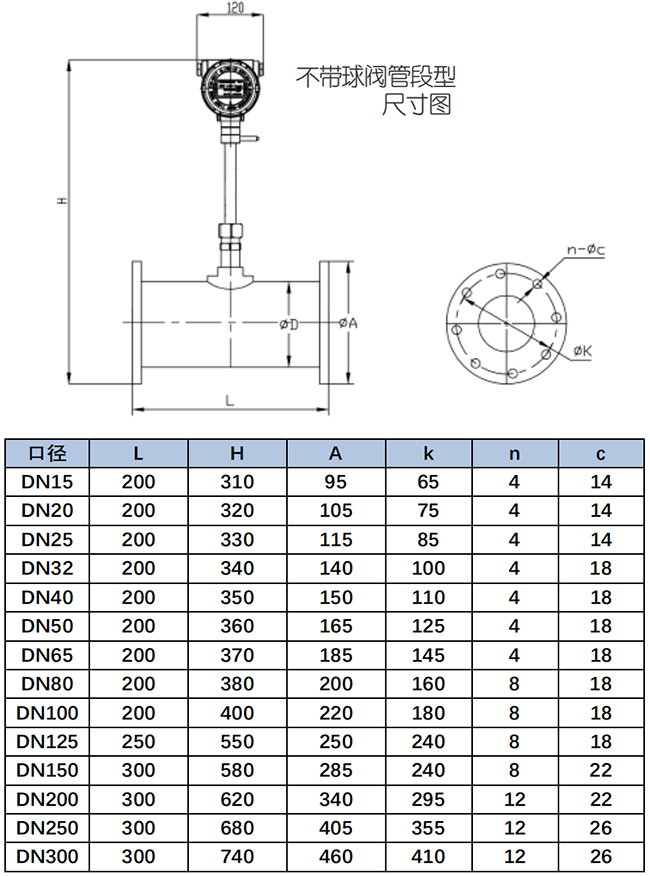

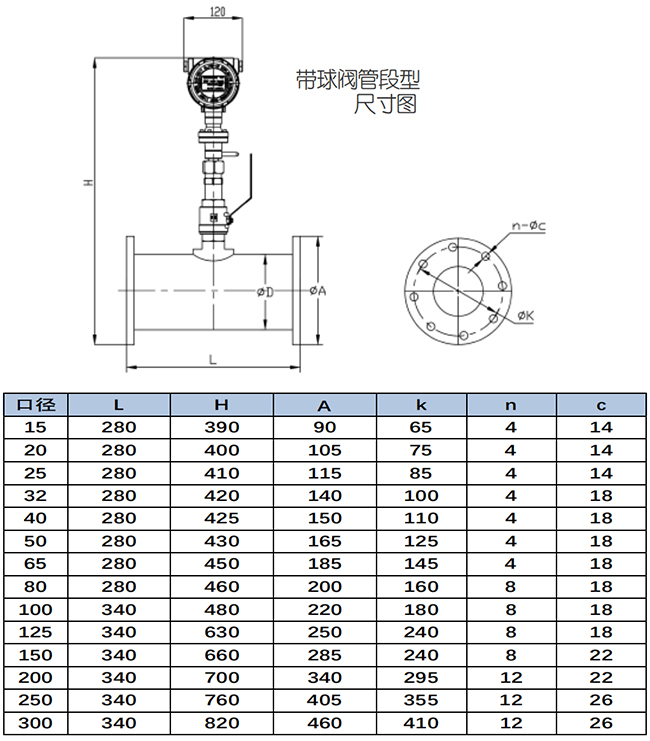

烟气流量计的技术参数

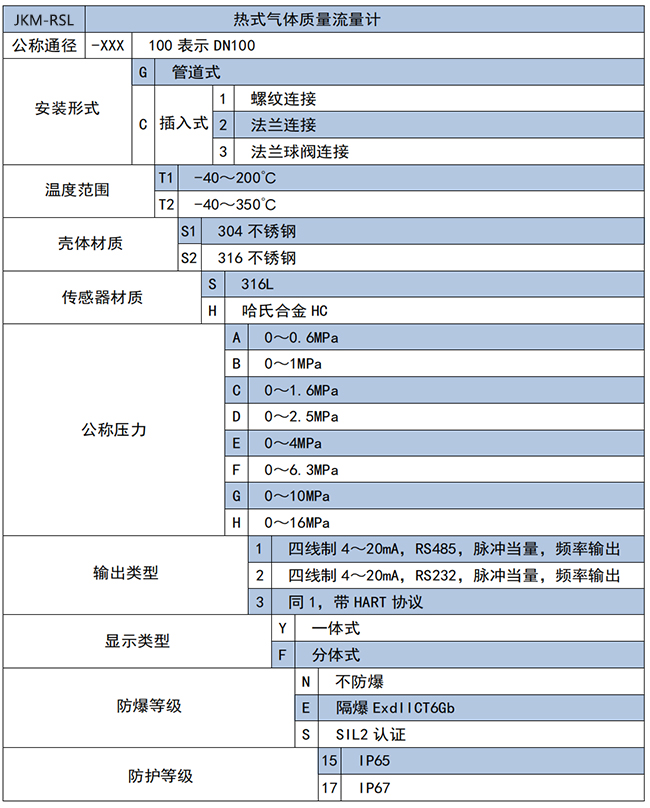

烟气流量计的选型表及型号说明
烟气流量计选型

烟气流量计常见故障及处理方法
(流量计带故障自检程序,用户通过显示屏可查知部分原因!)
1、当管道内被测介质流速为零时,流量计示值瞬时流量值不为零,造成该现象的主要原因有:
a、安装前后流量计水平度不一致,以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在;
b、流量计长期运行,其传感器内部应力释放产生微变;
c、安装或运行过程中,严重过载造成零点飘移;
以上三种方式均可参照有关流量计清零的步骤和方法处理。
d、流量计壳体接地不良;
处理方法:用户重新接地。
e、靶片、靶杆与测具之间被杂物卡住;
处理方法:关闭流量计前后阀门,用工具松开流量计过度部件与测量管之间的连接螺栓,并轻轻的晃动过渡部件或取出,清理杂物后照原样复位即可。

2、流量计工作过程中示值出现非正常增大,造成该现象的主要原因有:
a、靶片以及靶杆上挂有丝状及带状杂物;
处理方法:参照处理杂物方法。
b、高结圬条件下,靶片和靶杆产生严重结圬,使受力元件靶板沿测量管轴线上投影面积增加,即靶片与测量管之间环形过流面积减少,进而在相同流量下,传感器受力增大,最终导致流量示值非正常增加;
处理方法:取下过渡部件,用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。
计量误差大,造成该现象的原因很多,其最主要的原因为以下几种:
a、安装时流量计与连接管道相对同心度出现较大错位,密封垫片未同心,从而形成节流阻件,极大影响被测介质流态;
处理方法:调整安装状态。
b、流量计前后直管段太短,并于流量计前直接安装了弯头,阀门等极大干扰被测介质流态部件;
处理方法:按照说明书要求进行安装或对流量计进行实地实流标定。
c、旁通管道泄漏;
处理方法:检查及更换旁通管路。
d、靶片上绕缠有带状杂物,增大了靶片受力;
流量计无示值或无发信号,其原因主要有以下四种:
a、电源接触不良或脱落;
处理方法:对于自带电池的流量计,检查电池是否装稳,触点是否良好,以及电池是否有电。对于外接电源应检查连接导线之间连接是否完好,导线是否导通,外供电源是否正常。
b、流量计电路损坏;
处理方法:返厂修理。
c、显示屏损坏;
处理方法:返厂更换。
d、用户信号接收系统故障;
处理方法:检查、排除故障。
流量计运行过程中示值一直为零,此种现象主要原因有:
a、受力元件(靶片)脱落,导致传感器无力感应;
处理方法:装配相同规格的靶片。
b、流量计传感器无电压输出信号;
处理方法:首先判断传感器是否损坏,具体的方法是看传感器数据有无变化。
c、被测介质流量太小,低于流量计的最小刻度流量;
处理方法:返厂重新更换受力元件。
当屏幕出现闪烁时表示管道内流量超过设定满量程数据10﹪。
