二氧化碳流量计

产品名称:二氧化碳流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:LUGB涡街流量计结构简单,压损小,精度高,测量介质范围广,可测量程范围宽,广泛应用于石油、化工、冶金、电力、环保、食品等行业。

LUGB涡街流量计结构简单,压损小,精度高,测量介质范围广,可测量程范围宽,广泛应用于石油、化工、冶金、电力、环保、食品等行业。


二氧化碳流量计主要特点

●结构简单而牢固,无可动部件,长期运行十分可靠
●可测介质范围广,可测量程范围宽
●可测介质温度高
●压力损失较小,运行费用低,更具节能意义
●安装简单,维护方便

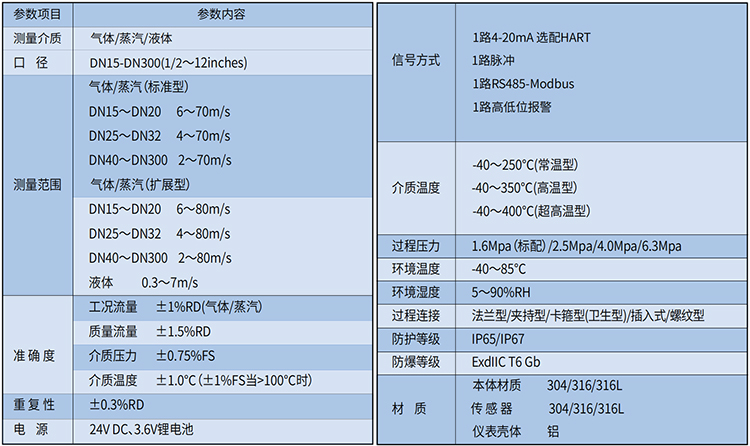

二氧化碳流量计主要技术参数

●测量介质:液体、气体、饱和蒸汽、过热蒸汽
●公称口径:DN10 — DN500
●介质温度:-40℃ — +150℃;-40℃ — +280℃;-40℃ — +350℃;-40℃ — +420(只限专利产品)
●压力等级:LUGB法兰卡装型,PN2.5MPa(首选);大于PN2.5MPa协商供货;LUGB法兰连接型,PN1.6MPa(首选);大于PN1.6MPa协商供货
●法兰标准:LUGB法兰卡装型,厂家提供专用法兰;LUGB法兰连接型,GB/T9119—2000(用户可提供其他法兰标准)
●精度等级:1.5级、1.0级(首选)、0.5级、0.2级(需协议供货)

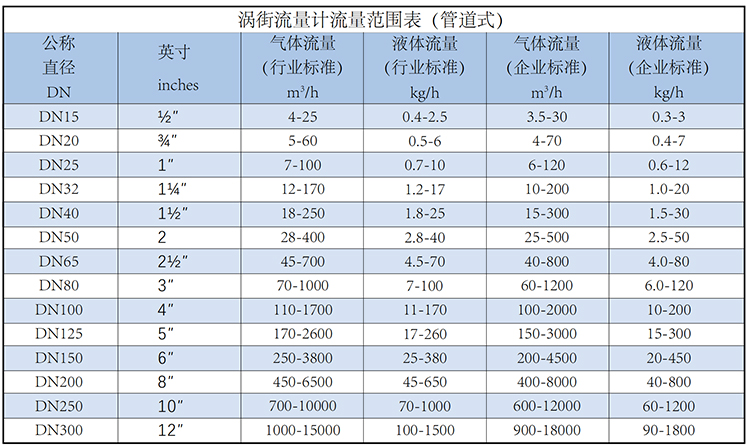

●可测流速范围:液体,0.4 m/s —10 m/s;气体、蒸汽,4m/s — 70 m/s
●放大器选择:普通脉冲输出型(12—24VDC);普通两线制4—20mA输出型(24VDC);现场显示脉冲输出型(24VDC与3.6VDC);现场显示两线制4—20mA输出(24VDC与3.6VDC);现场显示数字滤波型(24VDC)
●通讯方式:RS485  HART
●防爆等级:本安型ExiaIICT4;隔爆型ExdIICT6
●防护等级:IP65、IP67、IP68
●表体材质:不锈钢304(其他协议供货)


二氧化碳流量计工作原理

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
二氧化碳工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d       公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
二氧化碳流量计线性测量范围图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)   公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)


二氧化碳流量计产品标配和安装介绍

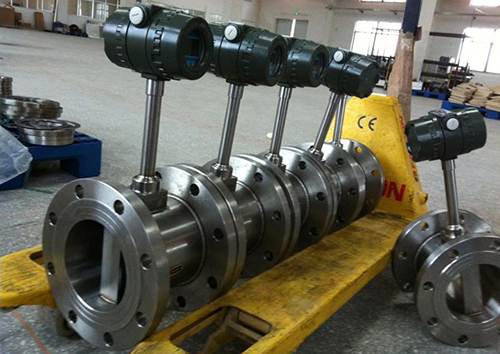

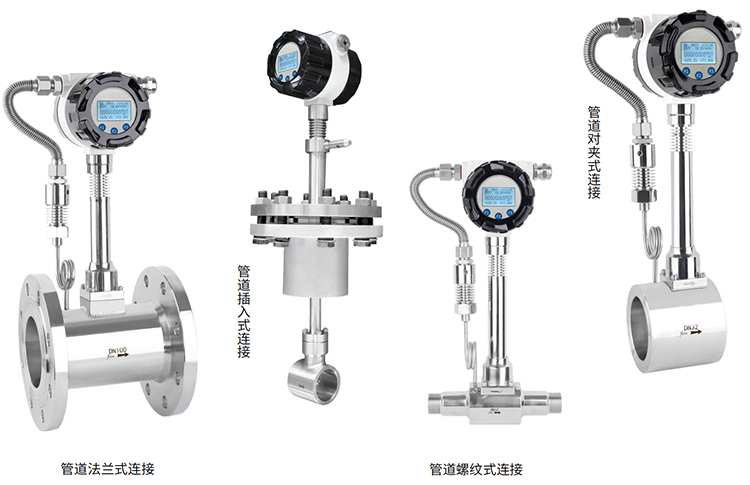

二氧化碳流量计产品标配图
1、流速Vt:指的是介质在管道内的流动速度,一般是在时刻的速度
2、流量Qt:体积流量(立方米/升等单位);流量Gt:(质量流量:吨等单位)
Qt=Vt×S,在流速Vt的基础上,乘管道的面积S,换算为瞬时体积流量Qt
Gt=Qt×ρ,在乘以介质密度的基础上,换算为瞬时质量流量Gt
备注:气体密度ρ清查表进行计算

二氧化碳流量计选型

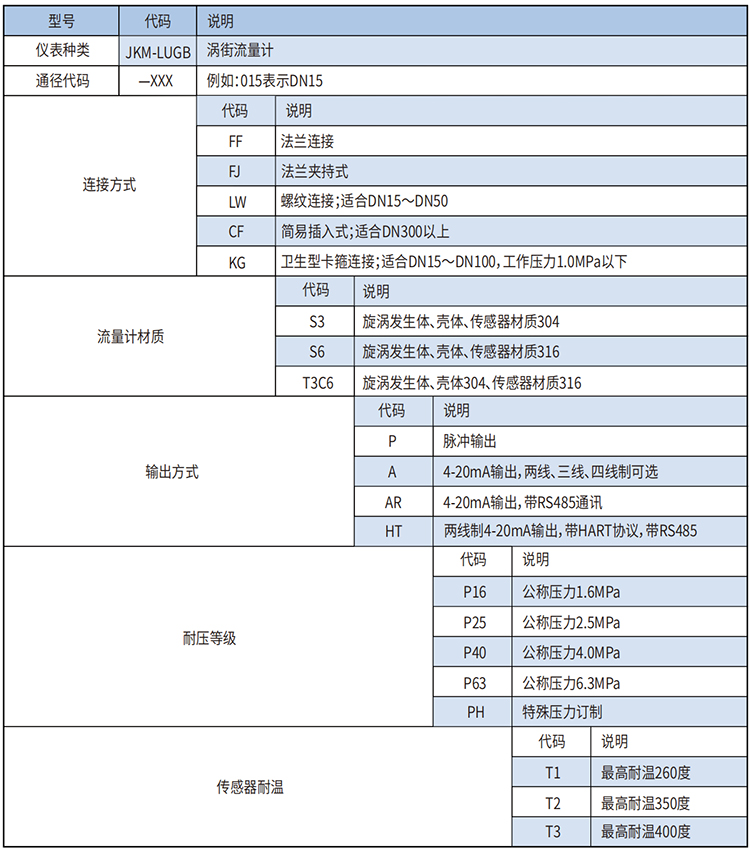

二氧化碳流量计选型对照表

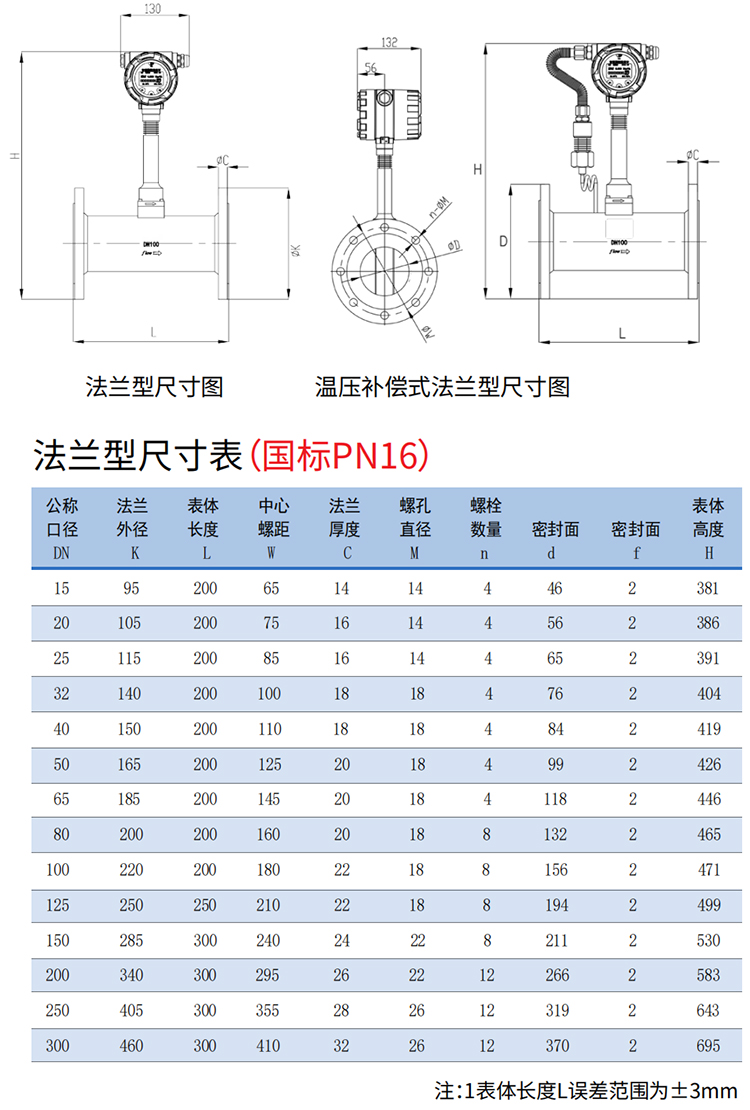

二氧化碳流量计安装

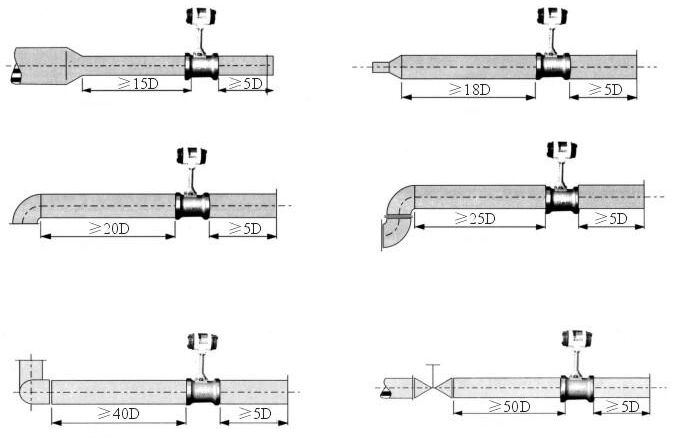

二氧化碳流量计安装要求图
