暖气流量计
- 品牌：JKM/凯铭仪表
- 型号：JKM-LUGB
- 测量范围：5-11000m³/h
- 精度等级：1.5级、1.0级
- 公称通径：DN20~DN1200
- 适用介质：气体、液体、蒸汽
- 工作压力：1.6MPa~10MPa
- 工作温度：-80℃~450℃
- 供电方式：24VDC 锂电池
- 订货号：WXC989704LCK

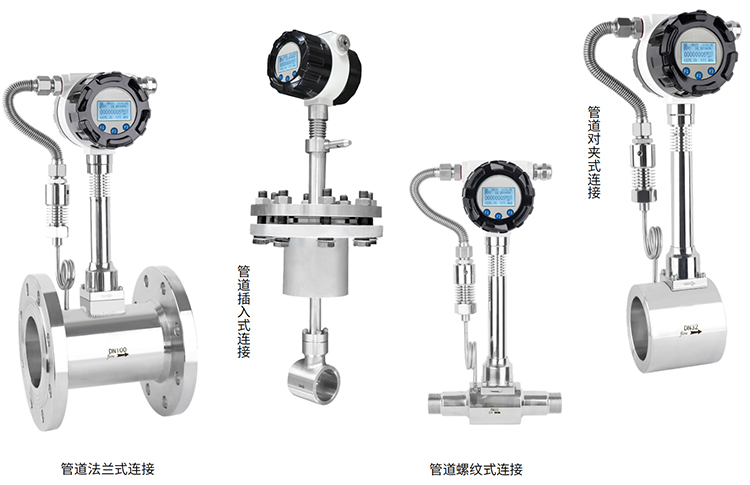

暖气流量计的种类和适用范围
1．LUGB系列满管型压电式涡街流量仪表
2．LUGB系列插入型压电式涡街流量仪表
3．LUGE系列满管型电容式涡街流量仪表
4．LUGE系列插入型电容式涡街流量仪表
5．LUGB/E系列电池供电型涡街流量仪表
6．潜水型/分体型涡街流量仪表（协议订货）
7．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示
8．智能流量积算仪，数码管显示
LUGB/E型涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体（泥浆流量计）（如：水、汽油、酒精、苯类等）的计量和控制。
法兰标准:GB/T9119-2000和GB/T9113.2-2000法兰标准和材质也可以根据客户的具体要求来定。
本体材质:304不锈钢。
检测传感器材料:316L
液晶显示:流里计配备高精度液晶显示屏，双排液晶、8位数字显示，能显示累积流里、目舜时流里、流速、通讯地址和输出20mA对应的大流量（可以任意设定)及流向指示。
里程比:20: 1
暖气流量计主要技术指标
公称通径(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)：DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料：1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度：压电式:0.2g，电容式:1.0～2.0g
精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度：1：6～1：30
供电电压：传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数：符合JB/T9249标准 Cd≤2.4
防爆标志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级：普通型IP65，潜水型 IP68
环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质：气体、液体、蒸汽
传输距离：三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
暖气流量计产品特点
1、涡街流量计采用先进的第三代电容式力传感器，性能可靠，精度、灵敏度高；
2、耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
3、无可动部件，耐脏污，一体式智能显示，安装简便免维护；
4、压力损失小，仅为标准孔板的1/2△P左右；
5、适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量计，可测二相流；
6、可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
7、整机全密封无死角，无任何泄漏点，可耐42MPa高压；
8、传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
9、涡街流量计具有多种安装方式供选择，安装简单，费用低；
10、具有一体化温度、压力补偿，直接输出质量或标方；
11、具有可选小信号切除、非线性修正、滤波时间可选择；
12、计量准确，精度可达到0.2~1.5%；
13、重复性好，一般为0.05～0.08%，测量快速；
14、仪表内设自检程序，故障现象一目了然；
15、多种输出形式，能远传各种参数；
16、抗震动性强，一定范围内可测脉动流。
暖气流量计流量范围
暖气流量计气体的密度范围表
暖气流量计外形尺寸
暖气流量计选型说明
暖气流量计流量范围
暖气流量计气体的密度范围表
暖气流量计外形尺寸
暖气流量计选型说明
| 型 谱 | 说 明 | |||||||||||
| LU | 涡街流量计 | |||||||||||
| G | 传感器 | |||||||||||
|
检测 方式 | B | 压电式传感器 | ||||||||||
| E | 电容式传感器 | |||||||||||
| 连接方式 | 1 | 仅对满管型 | 法兰连接型 | |||||||||
| 2 | 仅对满管型 | 法兰卡装型 | ||||||||||
| 3 | 仅对插入型 | 简易插入型 | ||||||||||
| 4 | 仅对插入型 | 球阀插入型 | ||||||||||
| 5 | 仅对满管型 | 螺纹连接型 | ||||||||||
| 6 | 仅对满管型 | 卡箍连接型 | ||||||||||
| 7 | 仅对满管型 | 对焊型 | ||||||||||
| 测量介质 | 2 | 液体 | ||||||||||
| 3 | 气体 | |||||||||||
| 4 | 蒸汽 | |||||||||||
| 公称通径 |
02 … 30 A0 … A8 |
|
DN25 … 单位：mm DN300 DN1000 … DN1800 | |||||||||
|
显示 文字 | E | 英文显示 | ||||||||||
| C | 中文显示 | |||||||||||
| 使用环境 |  | P | 普通型 | |||||||||
| B | 防爆型 | |||||||||||
| 输出信号 | 本项可复选 | 1 | 脉冲输出 | |||||||||
| 2 | 4～20mA电流输出，液晶显示 | |||||||||||
| 3 | RS-485通讯 | |||||||||||
| 4 | HART协议 | |||||||||||
| 5 | 电池供电 | |||||||||||
| 补偿方式 | 空 | 无补偿 | ||||||||||
| T | 温度补偿 | |||||||||||
| P | 压力补偿 | |||||||||||
| Z | 温度、压力补偿 | |||||||||||
|
选型 说明 |
例如： LUGE2405E-P2Z 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽, 仪表通径为DN50,英文显示， 4～20mA电流信号输出，温压补偿型 | |||||||||||
暖气流量计的配线设计 一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
三．带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图
