丁烷流量计

产品名称:丁烷流量计

产品型号:LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:涡街流量计可用来测量液体、气体、高/低温过热蒸蒸汽,广泛用于石油、化工、冶金、电力、造纸、制药、食品等行业。

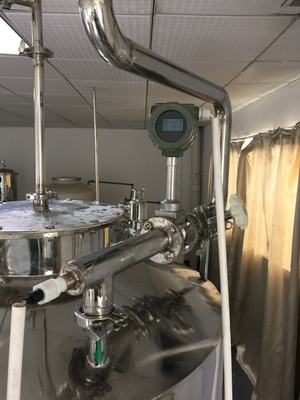

丁烷流量计概述

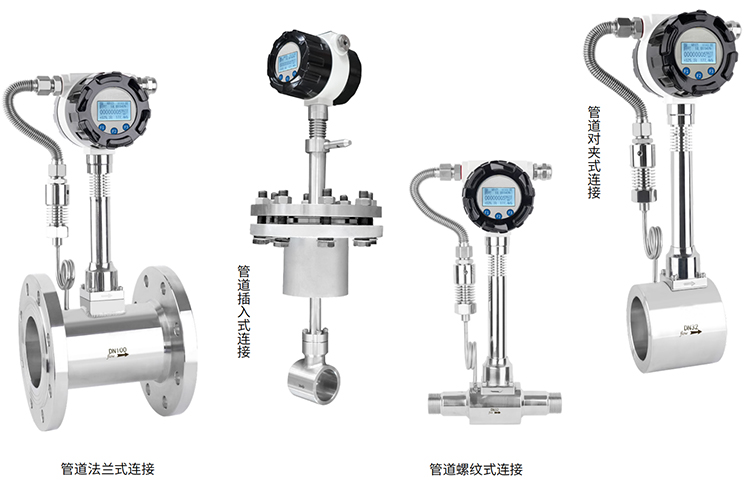

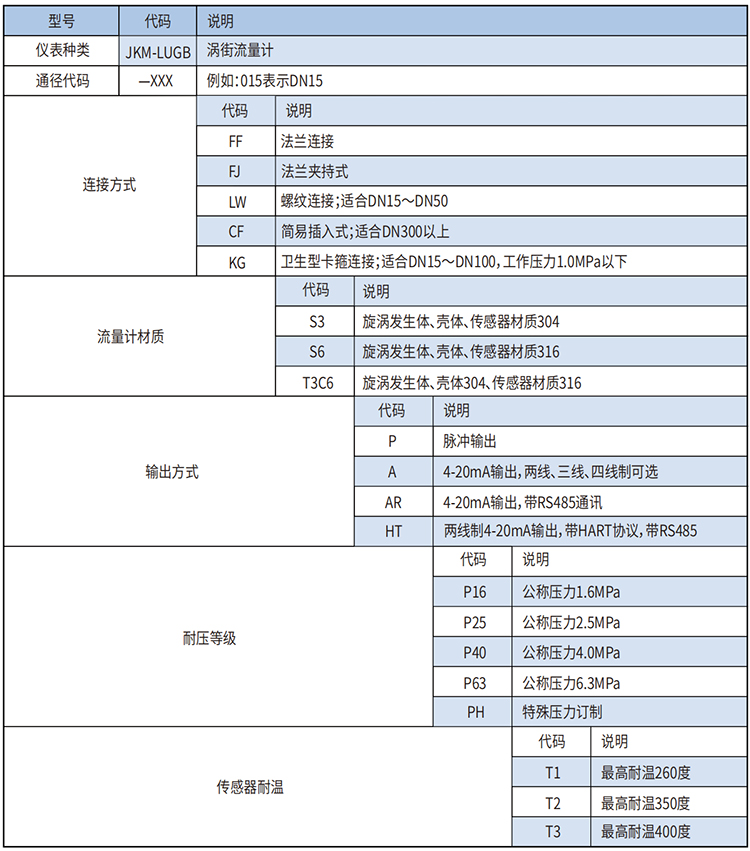

产品的种类和适用范围
1.LUGB系列满管型压电式涡街流量仪表
2.LUGB系列插入型压电式涡街流量仪表
3.LUGE系列满管型电容式涡街流量仪表
4.LUGE系列插入型电容式涡街流量仪表
5.LUGB/E系列电池供电型涡街流量仪表
6.潜水型/分体型涡街流量仪表(协议订货)
7.多功能曲线纪录积算仪,带P/T补偿功能、中文液晶显示
8.智能流量积算仪,数码管显示

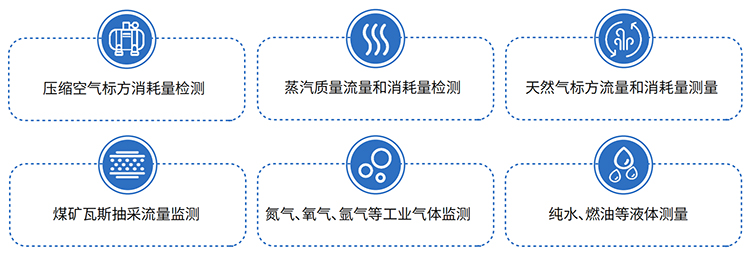

LUGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.


丁烷流量计工作原理

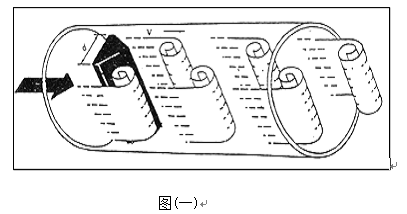

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
丁烷流量计工作原理图
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:
f=StV/d      公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率
St-斯特罗哈尔数(无量纲数)
V-流体的平均流速
d-旋涡发生体的宽度
由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数,
图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
丁烷流量计工作原理图
在曲线表中St=0.17的平直部分,漩涡的释放频率与流速成正比,即为涡街流量计传感器测量范围度。只要检测出频率f就可以求得管内流体的流速,由流速V求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³)       公式(2)
式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)

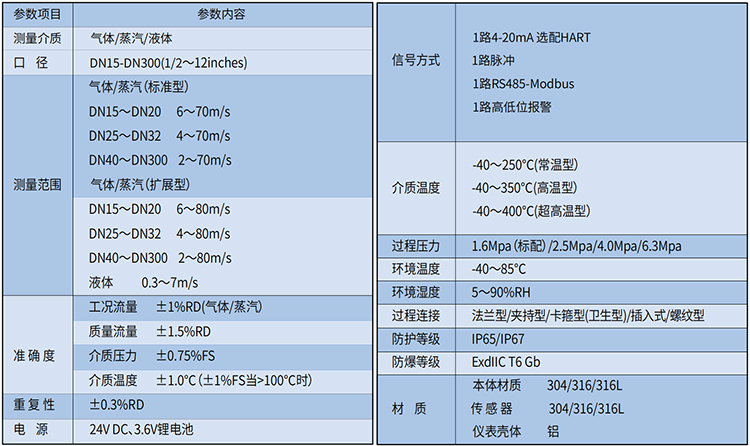

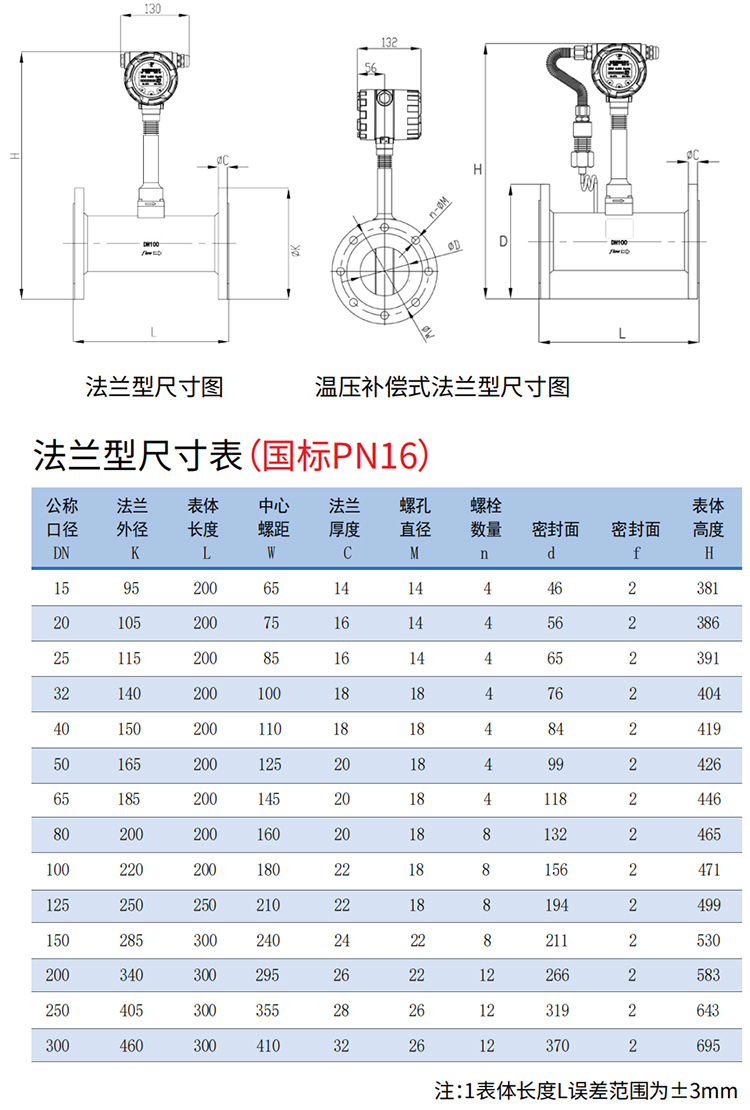

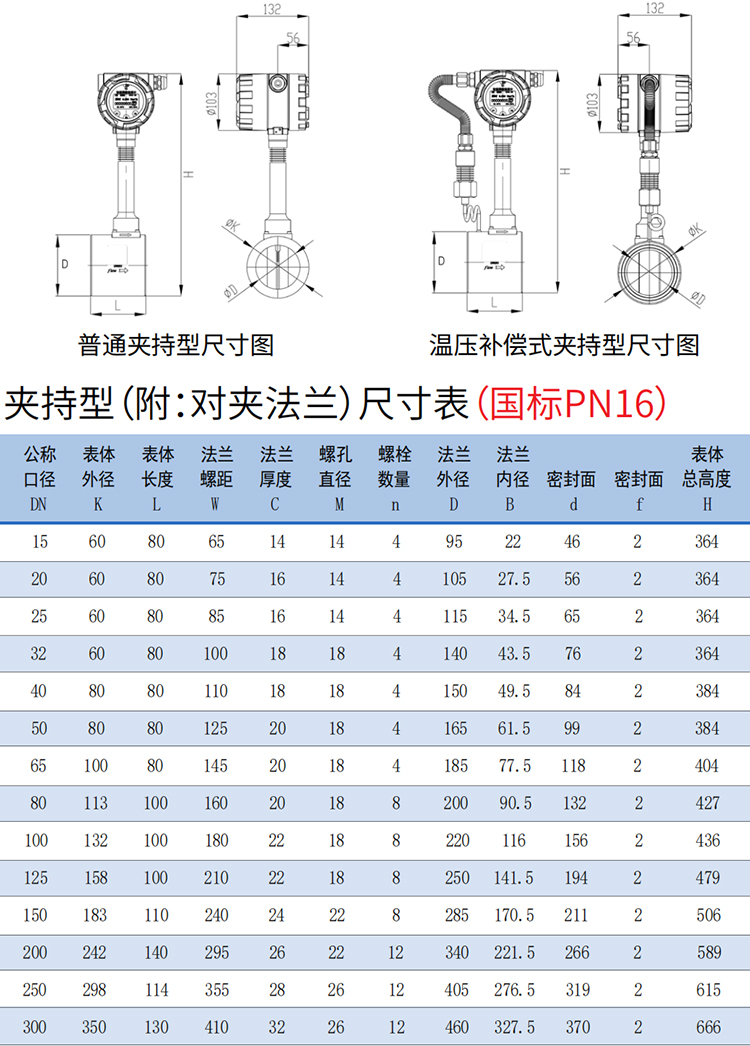

丁烷流量计主要技术指标

1、公称通径(mm):25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)
2、公称压力(MPa):DN25-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)
3、介质温度(℃):压电式:-40~260,-40~320;电容式: -40~300, -40~400,-40~450(协议订货)
4、本体材料:1Cr18Ni9Ti,(其它材料协议供货)
5、允许振动加速度:压电式:0.2g  电容式:1.0~2.0g
6、精确度:±1%R,±1.5%R,±1FS;插入式:±2.5%R,±2.5%FS
7、范围度:1:6~1:30
8、供电电压:传感器:+12V DC,+24V DC;变送器:+12V DC ,+24V DC;电池供电型:3.6V电池
9、输出信号:方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA
10、压力损失系数:符合JB/T9249标准 Cd≤2.4
11、防爆标志:本安型:ExdⅡia CT2-CT5隔爆型:ExdⅡCT2-CT5
12、防护等级:普通型IP65     潜水型 IP68
13、环境条件:温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa
14、适用介质:气体、液体、蒸汽
15、传输距离:三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA):负载电阻≤750Ω

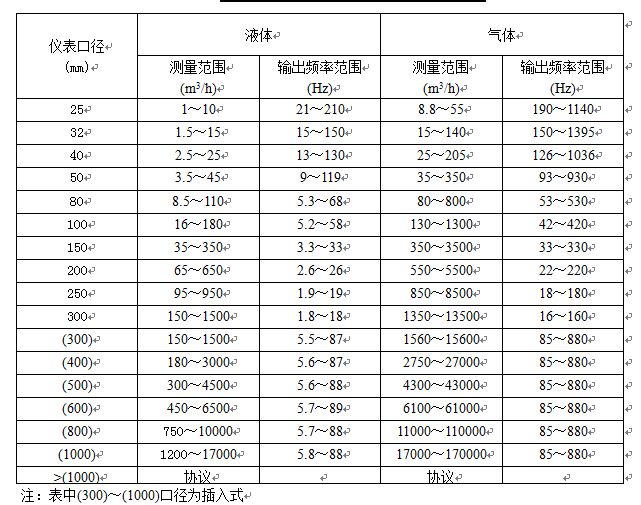

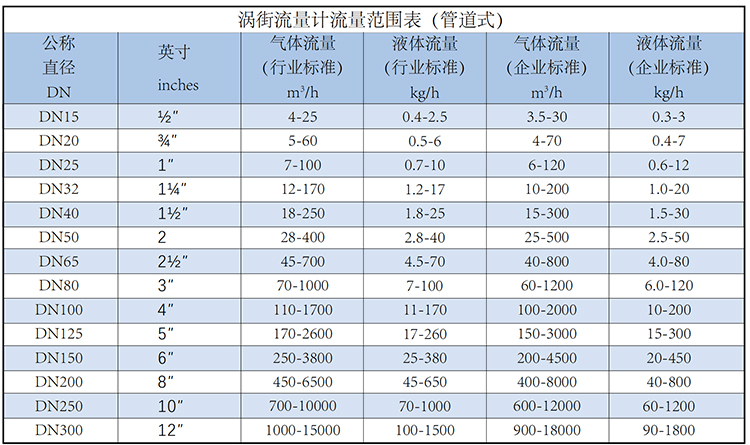

丁烷流量计传感器工况流量范围表


丁烷流量计传感器流量范围表


丁烷流量计配线设计

一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电,一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。传感器端子接线见图
丁烷流量计与积算仪接线图
二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电,一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连,屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求,另外屏蔽电缆线要与其它强功率电力线分离,不能平行走线。变送器端子接线见图
丁烷流量计4-20mA接线图
三.带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电,与其它设备之间采用四线制传输方式。仪表端子接线见图丁烷流量计RS-485接线图

四.防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统,产品防爆标志为Ex ia Ⅱ CT2-T5。本安防爆型涡街流量传感器/变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图(十一),图(十二)。
丁烷流量计防爆仪表接线图
丁烷流量计防爆仪表接线图
注意事项:
(1)防爆型传感器和变送器安装于危险场所,安全栅、显示仪表、供电电源,计算机等关联设备必须安装在安全场所。
(2)传感器和变送器应有可靠接地,防爆地线不得与强电系统保护接地共用。


丁烷流量计普通液晶显示表头参数设置操作说明(V01P)

1、面板按键说明
丁烷流量计面板按键图进入参数设置状态 / 翻页 / 确认写入
丁烷流量计面板按键图数字左移/设置小数点/清零
丁烷流量计面板按键图数字由0-9循环/ 标志位切换/瞬时流量和累计流量切换
丁烷流量计面板按键图返回
2、显示窗字符说明
液晶显示标志字符定义见表(一):
符号:QP
定义说明:小数点设置
符号:Q
定义说明:满度流量值(m3/h或km3/h)
符号:P,AA
定义说明:密码修改项
符号:F
定义说明:满度流量Q对应的频率值(Hz)
符号:F0
定义说明:小信号切除频率值
符号:P,EE
定义说明:线性修正项
3、操作说明:

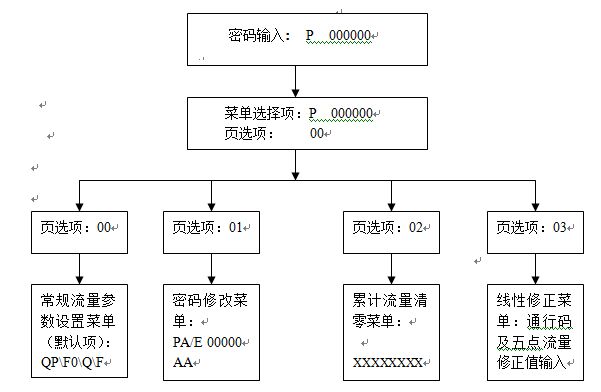

本版本仪表表头操作界面采用菜单形式进行参数设置,框图如下:
丁烷流量计参数设置示意图
3.1 仪表出厂前已将各参数根据用户订货要求设置完毕,用户无须设置。如用户需要改变量程,请按下述方法设定。例如,φ600插入式流量表,原满度流量为50000m3/h,频率为694.4Hz。满度流量现改为70000m3/h,频率为972.2Hz进入每项流量参数设置页后,其右端标志字符均进行闪动提示,每项参数设置完毕后,必须按SET键确认才能写入存储。
(Q   8 0 0 6,F   1 1 1.2)或(Q   8 0 0 6,X X X X X X X X)工 作 状 态;
(P  00 0 0 0 0)按SET键,显示屏显示P,数字位为全零,8秒钟若无操作,自动返回工 作 状 态;
(P  xx x x x x)输入密码 :按数字↑键和左移←键,输入密码数xxxxx(出厂时默认密码为00000),↑键可使各位数字由0-9循环变化,每按←键一次数字向右循环一位,可通过多次按←键对整段数字清零,按→键可以返回工作状态。
(P  0 0 0 0 0 0,00)菜单选择项:按SET键确认,显示屏显示如右图所示,末行“00”闪动,调整该项值选择不同参数设置菜单。
(QP 0 0 0 0. 0 0)设置小数点:直接按SET键确认,进入默认流量参数设置菜单,显示屏显示QP,按数字↑键设置标志位。按数字←键设置小数点,按→键可以返回菜单选择项。
(QP  0 0 0. 0 0,F0  0 0 5 0. 0)小信号切除:按SET键确认写入上步操作结果,显示屏显示F0,按数字键↑和移位键←,设置小信号切除频率值,按→键可以返回菜单选择项。
(Q  7 0 0 0 0. 0)满度流量参数设置:按SET键确认写入上步操作结果,显示屏显示Q,按数字键↑和移位键←,设入满度流量值70000(km3/h), 按→键可以返回菜单选择项。
(Q  7 0 0 0 0. 0,F   0 9 7 2.2)满度频率参数设置:按SET键确认写入上步操作结果,显示屏显示F ,按数字键↑和移位键←,设入满度流量对应频率972.2Hz,按SET键确认写入上步操作结果,并返回本菜单第一页,按→键可以返回菜单选择项。

3.2 密码设置说明
在菜单选择项状态,步骤(四),调整该项值为“01”,然后按SET键,进入密码设置项。
(P  0 0 0 0 0 0,AA)密码设置项:按数字键↑和移位键←,设置所需密码,按SET键确认,“AA”闪动 ,代表屏显密码已写入,按→键可以返回菜单选择项。

3.3 线性修正设置说明
在菜单选择项状态,步骤(四),调整该项值为“03”,进入线性修正菜单
(P  0 0 0 0 0 0,EE)线性修正项:若“AA”闪动,代表仪表工作在线性修正状态,若“P”闪动,代表仪表工作在非修正状态,须输入认证码进入修正参数设置菜单。为了保证数据的安全性,通行码不对用户开放。按→键可以返回菜单选择项。

3.4 小流量切除说明
当安装仪表现场的管道振动过大,无实际流量而有干扰信号输出,可以采用小流量切除功能将干扰信号切除,切除信号频率范围一般要求低于仪表的下限量程,具体设置因情况而定。
