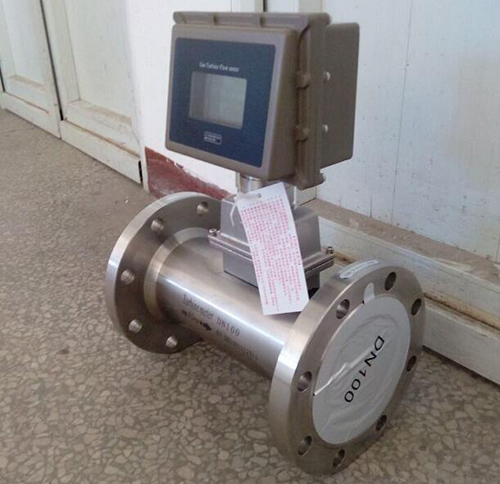

智能天然气流量计

气体涡轮流量计传感器是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。仪表价格低廉，集成度高，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品，防爆等级为：ExdIIBT6。

1.采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。

2.采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大，性能优越。

3.采用先进的微功耗高新技术，整机功耗低。既能用内电池长期供电运行，又可由外电源供电运行。

4.按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。

5.采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。

6.流量计表头可180°旋转，安装使用简单方便。

7.高精确度，一般可达±1.5%R、±1.0%R。

8.重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

9.可检测被检测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pn=101.325KPa,Tn=293.15K）的气体流量：可实时查询温度、压力、时间、日期等数据。

1.执行标准:封闭式管道中气体流量的测量-气体涡轮流量计（GB/T8940-2003）

2.仪表口径及连接方式:25、40、50、65、80、100、125、150、200、250、300采用法兰连接;25、40、50可采用螺纹连接

3.精度等级:±1.5%R（±1%R需特制）

4.量程比:1:10；1:20；1:30

5.仪表材质:表体：304不锈钢或铸铝；叶轮：防腐ABS或优质铝合金；转换器：铸铝

6:使用条件:介质温度：-20℃～+80℃；环境温度：-30℃~+60℃；相对湿度：5%～90%；大气压力：86～106KPa

7.工作电源:A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等；B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。当电压低于2.0时出现欠压指示。

8.整机功耗：A.外电源：＜1W；B.内电源：平均功耗≤1W，可联系使用三年以上。

9.输出信号功能：脉冲信号；4 ~ 20mADC电流信号；控制信号

10.通讯输出功能：RS485通讯

11.实时记录功能：起停记录、日记录、定时间间隔记录

12.信号线接口：内螺纹M20×1.5或其他

13.防爆等级：ExdIIBT6或ExdIICT4

14.防护等级：IP65

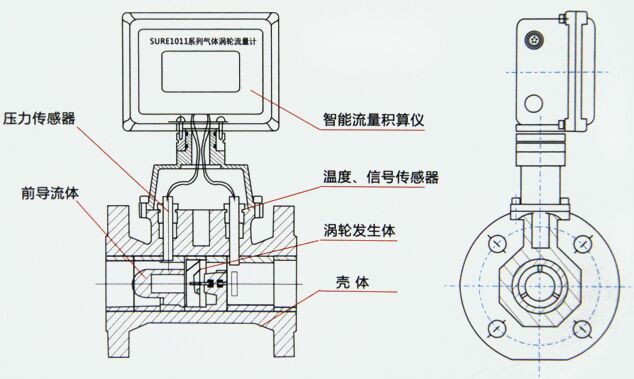

智能天然气流量计结构


智能天然气流量计测量范围及工作压力

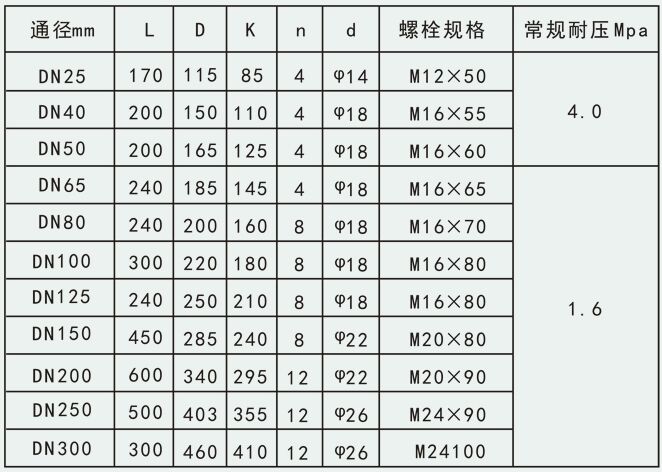

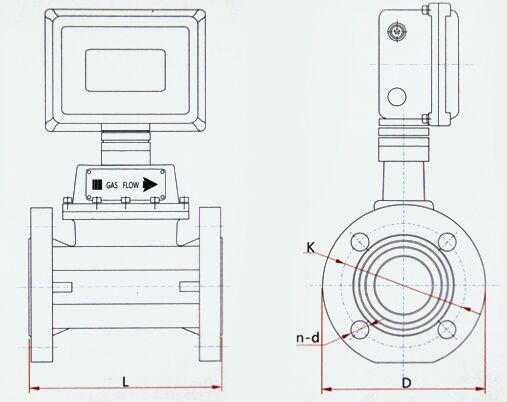

智能天然气流量计安装尺寸




安装前，管道须吹扫干净，以防残渣铁屑影响流量计的正常运转。

安装前，用微小气流吹动涡轮时，涡轮能转动灵活，并没有无规则的噪音，注墨显示正常，则流量计可安装使用。

安装时法兰恩还管道法兰中间要加密封垫圈。

前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司订货，严禁过滤器和流量计直接相连。

法兰盘连接处管道内径处不应该有突起相连接。

安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

应安装在便于维修、无强电磁干扰、无机械振动以及热辐射影响的场所。

不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

室外安装时，上部应有遮盖物，以防雨水进入和烈日暴晒影响流量计使用寿命。

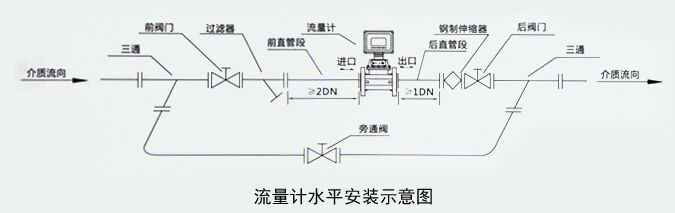

可水平或垂直安装，流体流动方向应与壳体上标识的方向一致，在流量计的上游应保证有不小于10Dn的直管段，表后不小于5Dn的直管段。为了不影响流体正常输送，建议按图2安装旁通管路，在正常使用时必须关闭旁通管道阀门。

在管道施工时，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；

应确保管道与流量计入口和出口的连接同轴，并防止垫圈和焊缝突入管道内，否则会扰动流动剖面。

采用外电源时，流量计必须有可靠接地，但不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。管道安装完毕进行密封性试压时，应注意流量计压力传感器所能承受的最高压力（即鉴定证书上介质最大压力），以免损坏压力传感器。
