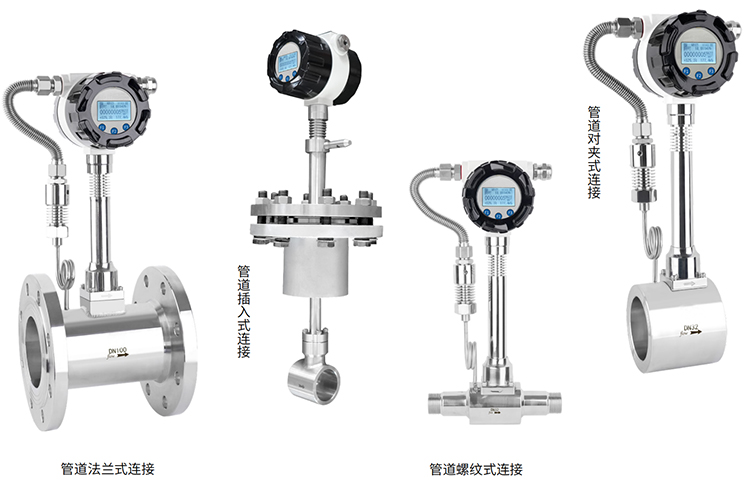

一氧化碳流量计

产品名称:一氧化碳流量计

产品型号:JKM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:一氧化碳流量计采用卡门涡街原理制造,具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点,可测量工况体积流量或标准体积流量。

一氧化碳流量计产品概述

一氧化碳流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。一氧化碳流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
一氧化碳流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。


一氧化碳流量计的特点

1、安装简便,维护十分方便;
2、结构简单牢固,无可动部件,长期运行十分可靠;
3、量程范围宽,量程比可达1:15;
4、压力损失小,运行费用低,更具节能意义;
5、应用范围广,液体、气体、蒸汽(蒸汽流量计)均可测量;
6、检定周期长,一般为两年;
7、在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数;
8、一氧化碳流量计可现场显示,也可远距离传输,还可与计算机控制系统联网;
9、检测探头不直接接触被测介质,性能更稳定。
10、压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响;
11、无可动机械零件,因此可靠性高,维护量小;
12、一氧化碳流量计采用压电应力式传感器,仪表参数能长期稳定,可在-20℃~+250℃的工作温度范围内工作;
13、有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

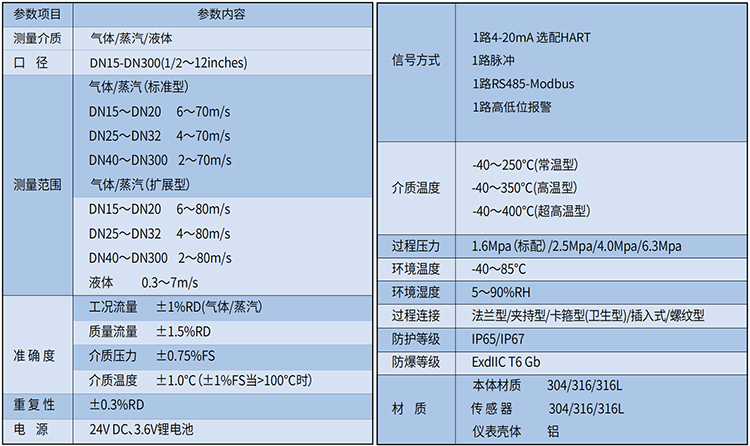

一氧化碳流量计参数

1、温度范围:压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
2、压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
3、范 围 度:正常范围1:10 扩展后范围1:15
4、压力损失系数:Cd≤2.6
5、系统测量精度:液体(如污水流量计)、气体 示值的±1%,蒸汽 示值的±1.5%,插入式流量计 示值的±2.5%
6、供电电压:传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池
7、输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号
8、允许振动加速度:压电式 ≤0.2g 电容式 ≤1.0g
9、环境温度:传感器 -30℃ ~ 65℃,变送器、现场显示 -10℃ ~ 50℃
10、环境湿度:相对湿度5 ~ 85%
11、信号远传距离:≤500m
12、信号线接口:内螺纹M20×1.5
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级:( ia )ⅡCT2 - T5本安防爆
15、防护等级:普通型 IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊


一氧化碳流量计的工作原理

一氧化碳流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d
式中:f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)

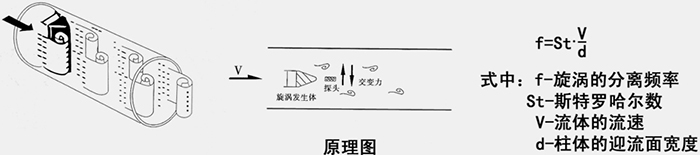

一氧化碳流量计工作原理图
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中,垂直插入—个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

一氧化碳流量计流量范围表

结构
形式
通径
(mm)
工况流量范围(m3/h)
空气 蒸 汽


15 0.3-3.8 3.8-38 4.4-44
20 0.5-6.2 6.7-67 7.9-79
25 0.9-10 10-100 12-120
32 1.6-16 16-160 19-190
40 2.5-26 25-250 30-300
50 3.5-38 40-400 50-500
65 5.2-65 68-680 85-850
80 8-100 100-1000 120-1200
100 12-150 160-1600 190-1900
125 20-250 230-2300 280-2800
150 32-380 380-3800 440-4400
200 50-620 670-6700 790-7900
250 80-1150 1060-10600 1200-12000
300 130-1400 1540-15400 1780-17800


400 180-2700 2700-27000 3200-32000
500 280-4200 4240-42400 4950-49500
600 410-6100 6100-61000 7100-71000
700 580-7300 7800-78000 9300-93000
800 720-10800 10850-108500 12660-126600
900 970-12000 13000-130000 15500-155000
1000 1130-16900 17000-170000 20000-200000
1100 1450-18000 19000-190000 23000-230000
1200 1630-24400 24400-244000 28500-285000
1300 2020-25300 27000-270000 32000-320000
1400 2350-29500 31000-310000 37200-372000
1500 2550-38000 38200-382000 44500-445000


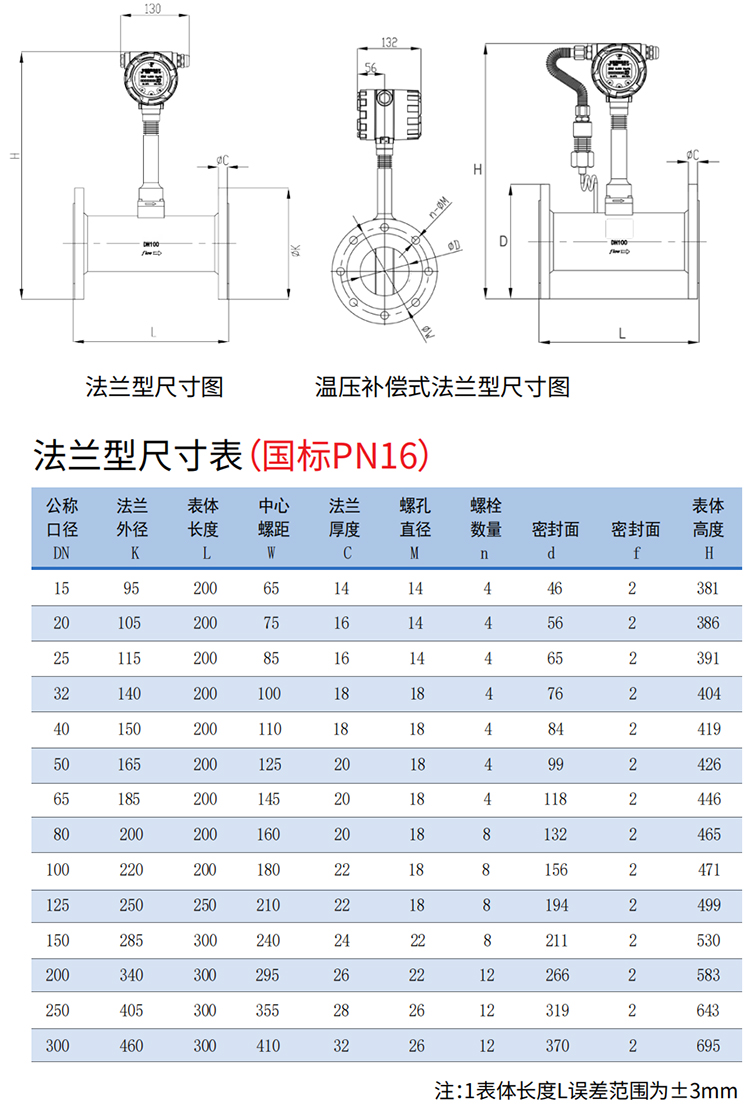

一氧化碳流量计选型

一氧化碳流量计选型表

一氧化碳流量计安装注意事项

一氧化碳流量计的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一)安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.一氧化碳流量计应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.一氧化碳流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
一氧化碳流量计安装注意事项
注:调节阀尽可能不安装在一氧化碳流量计的上游,而应安装在一氧化碳流量计的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与一氧化碳流量计表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
一氧化碳流量计安装注意事项
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

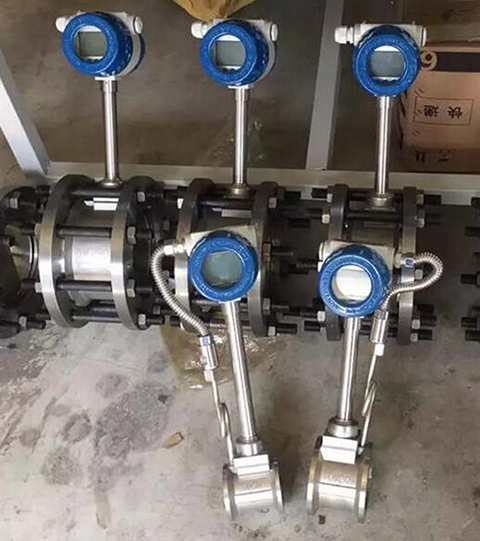

一氧化碳流量计工作现场图
