气体流量计安装的注意事项

当前位置:主页 > 技术文章 > 气体流量计安装的注意事项
气体流量计安装的注意事项
点击次数: 发布时间:2016-06-13
气体流量测量一般可选用涡街流量计、气体涡轮流量计、金属管浮子流量计、孔板流量计、V锥流量计等系列流量计测量,下面我们主要对涡街流量计、气体涡轮流量计、金属管浮子流量计的安装注意事项做详细的介绍。

1、涡街流量计的安装注意事项


仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。
(一)安装环境要求:
1.尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2.避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。
3.避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。
4.涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。
5.仪表最好安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。
6.仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。
(二)仪表管道安装要求:
1.涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)
DN为仪表工称口径
涡街流量计安装口径注意事项
注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。
2.上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系
0.98Db≤Dp≤1.05Db
上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db
3.仪表与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm
4.测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3-5D处,测温孔应设置在下游6-8D处,见图(七)。D为仪表工称口径,单位:mm
5.仪表在在管道上可以水平、垂直或倾斜安装。
6.测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动,如图(四)a所示
7.测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
如图(四)b所示
涡街流量计正确安装图
8.测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

2、气体涡轮流量计安装注意事项


气体涡轮流量计的组成:表体、前导流体、后导流体、壳体、信号检测器、加油泵系统,对于智能涡轮流量计还包括流量积算仪(或体积修正仪)、压力传感器、温度传感器等。
1、表体:它承受来自被测流体的压力,起连接管道和安装导流体、检测器的作用。
2、导流体:对流体起导向作用,并起支撑叶轮的作用。
3、涡轮:由安装在前后导流体中的轴承支撑,与表体同轴,涡轮叶片的数量与流量计口径相关,由高导磁性材料制成。
4、轴承:是决定气体涡轮流量计的可靠性和使用年限的主要因素,要求其有足够的寿命、耐磨性能、以及良好的润滑系统。
5、信号检测器:它由永久磁铁、铁芯、线圈和防爆结构等组成,涡轮转动周期性地改变检测线圈的磁通量,从而产生电脉冲信号。

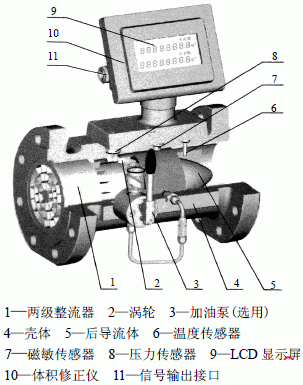

气体涡轮流量计结构图
气体涡轮流量计在安装方面注意事项
1、气体涡轮流量计属于精密测量仪表,在运输、仓储和操作时必须小心装卸。
2、在流量计装入管道前,撕去法兰进出口处的粘带,并用吹起的方法检验叶轮转动是否灵活平稳。
3、流量计开始安装前,特别是安装在新管路或经维修的管路上时,首先应清扫管路,去除所有的渣、铁锈及其它的管路碎屑。
4、管路液压静力试验后,任何留在管线里的液体都会损坏涡轮流量计的内部零件。如果液压静力试验是必要的话,涡轮流量计必须要用一个管段来代替,确保在液压静力试验后没有液体留在涡轮流量计的上游管线里。
5、流量计应水平安装。带有润滑系统的流量计在安装时应保证润滑瓶开口朝上。公称直径DN≤200气体涡轮流量计可以垂直安装。安装使用时,气流方向应从上至下。
6、任何情况下,在涡轮流量计的上游应安装一段公称直径与流量计的公称直径相同的直管段,长度要求≥2DN;同时其下游也必须安装一段与流量计的公称直径相同的直管段或弯管,并且要求其总长≥2DN。
7、在气体涡轮流量计入口管上游的渐缩管或渐扩管的开口角度不能超过30。。为了保证气体政策输送,便于对流量计进行维护,要在流量计安装管道上设置旁通管道。
8、气体涡轮流量计宜缓慢地加压和启动,快速打开阀门的冲击负载通常会损坏叶轮。
9、如果需要在涡轮流量计附近的管线上做焊接工作,则必须将涡轮流量计拆下来进行。否则,会阴管道温度过高而导致流量计的永久性破坏。
10、安装气体涡轮流量计时,注意使气体流动方向与表壳上箭头所指的方向一致,安装失误会导致对涡轮流量计的破坏。
11、管道必须没有震动,管道内的气流不能有大的脉动和杂质,没有灰尘和液体,进入管路的外来物质会严重地损坏涡轮流量计,当预计气体流中可能存在损坏流量计的外来物质时,建议在涡轮流量计上游管道安装过滤器。
12、对于安装在户外的气体涡轮流量计,为了防风雨,应对其提供适当的保护措施。
13、建议气体涡轮流量计的实际使用流量应在流量计的最大额定流量的20%—80%范围内。气体涡轮流量计允许短时过载,但实际最大流量不能超过气体涡轮流量计允许最大流量的20%,而且持续时间不能超过半小时。
14、流量计安装时务必保证涡轮流量计入口和出口的连接同轴对准,且各螺栓力均匀,以免影响密封效果。为了得到准确的测量结果,必须保证没有密封件从法兰伸入管线。

3、金属管浮子流量计安装注意事项


1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。
10、用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;对于直管段 要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动。

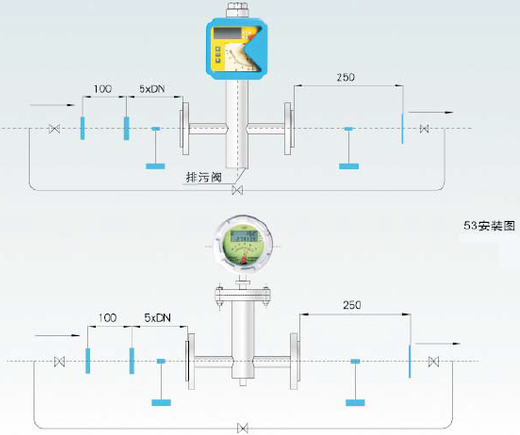

金属管浮子流量计安装注意事项图

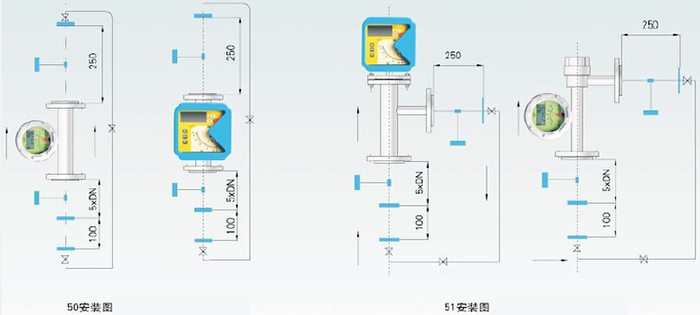

金属管浮子流量计安装注意事项图
金属管浮子流量计安装注意事项图
金属管浮子流量计安装注意事项图
金属管浮子流量计安装注意事项图
金属管浮子流量计工作现场图
