水流量计安装的注意事项
点击次数: 发布时间:2016-06-12
1、安装须知
水流量计的设计、试验和供电均有安全规定,用户必须严格遵守本说明书的有关条款确保流量计的安全操作及运行。保证电磁流量计测量精度的必要条件如下:
被测液体介质必须具有导电性。
被测液体介质必须充满管道。
被测液体介质必须均匀,以避免电导率的不均匀性(会产生严重干扰),如需动态加入化学物质,应在仪表下游处注入。
水流量计系统必须良好接地。
水流量计入口直管段至少5倍DN (测量管道内径),出口直管段至少2倍DN。
在水流量计附近,避免强电磁场干扰,避免安装在大型电机或变压器等设备附近。

2、安全措施
为保障人身和设备的安全,须遵守以下条款:
在选择位置和安装流量计之前,必须认真阅读完本说明书有关部分,同时要考虑流量计、相关设备和机身环境的安全要求。
应由具备一定仪表知识的人员进行仪表的安装和维修。
正确安装流量计传感器及配管,保证密封安全可靠,液体压力不得超过铭牌上规定的最高工作压力。
采取一定措施,防止触电事故。
水流量计的吊装设备应符合安全规定。

3、安装前的检查
检查法兰、衬里、壳体和出线套有无损伤。
打开盒盖、检查接线印刷电路板有无松动或损坏。
检查铭牌中型号编码与订货编码是否相符。

4、吊装
水流量计应采用正确吊装方法进行吊装,吊装设备的安全载荷及防护措施应符合有关规定。禁止在转换器箱体(一体式流量计)或接线盒(分离型流量计)处用绳拴接起吊仪表。
水流量计吊装示意图
5、正确选择安装位置
正确地选择安装位置和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。选择安装位置时应注意以下问题:
测量电极的轴线必须近似于水平方向(与水平线夹角一般为10°以内)。
水流量计安装电极注意事项
测量管道内必须完全充满液体。
水流量计的前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有2×D(D为流量计内径)长度的直管段。
水流量计管道安装注意事项
流体的流动方向和流量计的箭头方向一致。
管道内要有真空会损坏流量计的内衬,需特别注意。
在流量计附近应无强电磁场,仪表安装场所的磁场强度应小于400A/m(避免安装在大型电机或变压器等设备附近)。
若测量管道有振动,在流量计的两边应有固定的支座。
测量不同介质的混合液时,混合点与流量计之间的距离最少要有30×D(D为流量计内径)。
为方便今后流量计的清洗和维护,应安装旁通管道。
水流量计安装注意事项
安装聚四氟乙烯内衬的流量计时,连接两法兰的螺栓应注意均匀拧紧,否则容易压坏聚四氟乙烯内衬,最好用力矩扳手。
仪表应避免强烈振动和过大的温度变化,同时要防止腐蚀性液体的滴漏对仪表造成损害。
如果安装地点易受阳光曝晒,应当增加遮蔽设施。
安装传感器时,应保证测量管与工艺管道同轴。对50mm及以下公称通径的传感器,其轴线偏离不超过2mm。DN65~DN150其轴线偏离不超过3mm,≥DN200其轴线偏离不超过4mm。
法兰之间加装的法兰垫圈,应有良好的耐腐蚀性能,该垫圈不得伸入管道内部。
紧固仪表螺栓、螺母,其螺纹应完整无损,润滑良好。应依据法兰尺寸、力矩大小采用力矩扳手紧固螺栓。
在传感器邻近管道进行焊接或火焰切割时,要采用隔离措施,防止衬里受热,且必须确认仪表未通电运行,防止损坏仪表。

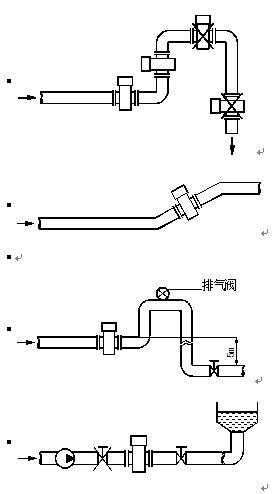

6、安装方式
应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处。
水流量计安装方式示意图
水流量计安装方式示意图
7、接地要求
水流量计的接地是非常重要的,若接地不好,无法正常运行,传感器部分应有良好的单独接地线(铜芯截面积为1.6mm2),接地电阻<10Ω。

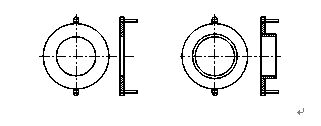

接地环
若与传感器连接的管道是绝缘性的,则需用接地环,应选择其材质和电极的材质一样,若被测介质是磨损性的,应选择带颈接地环。
水流量计接地环示意图

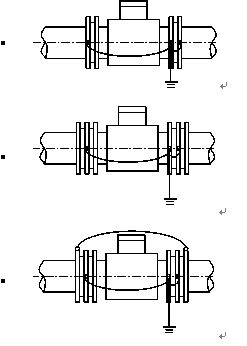

接地方式
水流量计接地方式图
8、改变转换器盒的方向
转换器盒可以根据需要作四个不同方向的转变。
一体式电磁流量计的转换器盒方向的改变
①取下固定转换器盒的4个六角螺丝。
②将转换器盒转到理想的方向,旋转时注意内部连接线。
③重新固定转换器盒。
分体式电磁流量计的接线盒方向的改变
①取下固定接线盒的4个六角螺丝
②将接线盒转到理想的方向,旋转时注意内部连接线
③重新固定接线盒。
