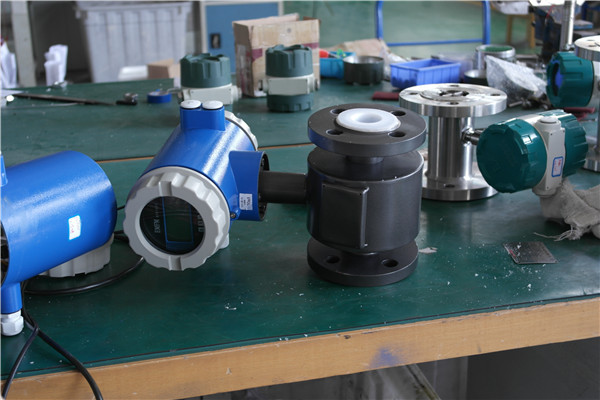

环保水流量计,智能水流量计价格
点击次数:1322 发布时间:2021-03-19 07:12:38
环保水流量计采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,在产品结构、选材、制定工艺、生产装配与出厂测试等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。
环保水流量计产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、可带接地电极,实现仪表良好接地。
4、采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
环保水流量计的主要技术数据
环保水流量计转换器技术数据
环保水流量计范围选择
环保水流量计选型表
环保水流量计的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;
图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电极的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
关于污水流量计的安装规范与安装图
关于污水流量计的工作原理及组成部分介绍
污水流量计的适用范围特点及如何选型
污水流量计公称通径与流量范围对照图
污水流量计电极与衬里材料选型对照表
污水流量计的外形和安装尺寸图示与对照表
污水流量计的故障检查与分析汇总
分体式与一体式污水流量计如何接线图解
污水流量计显示波动大的原因分析
测水流量的流量计有哪些
测水流量计规格型号
测水流量计如何操作
测水流量计怎么看流量
电磁给水流量计原理图
主给水流量计的主要作用
主给水流量计的选型要素
市政给水流量计的作用
市政给水流量计安装规范
市政给水流量计安装位置
发电厂给水流量计结构图
锅炉给水流量计校验后无流量
锅炉给水流量计怎么选择
锅炉给水流量计装在什么位置
锅炉给水流量计不显示故障原因分析
锅炉给水流量计的测量原理
锅炉给水流量计的常见故障汇总
锅炉给水流量计的安装方法
锅炉给水流量计不准的因素分析
锅炉给水流量计的正确选型
给水流量计的选用
环保水流量计产品特点
1、测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
2、测量管无阻碍、无活动部件、无压损,直管段要求较低。
3、可带接地电极,实现仪表良好接地。
4、采用先进加工工艺,使仪表具有良好的抗负压能力。
5、全数字量处理,抗干扰能力强,测量可靠,精确度高。
6、高清晰度背光LCD显示,全汉字菜单操作,使用方便,操作简单,在强光下货夜晚都能清晰读书。
7、具有双向流量、双向总量累计功能,电流、频率具备双向输出功能。
8、仪表系统测量精度高,使用范围宽,不是可用于污水、水泥浆液矿浆液等的测量,还可用于强酸、强碱液体流量的测量。
9、转换器输出功能强大:不但具有4-20mA、脉冲输出,还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
环保水流量计的主要技术数据
执行标准 | JB/T 9248—1999 | ||||
公称通径 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | ||||
最高流速 | 15m/s | ||||
精确度 | DNl5~DN600 | 示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s) | |||
DN700—DN3000 | 示值的±0.5%(流速≥0.8m/S);±4mm/s(流速<0.8m/S) | ||||
流体电导率 | ≥5uS/cm | ||||
公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
DNl5~DN150 | DNl5~DN600 | DN200~DN1000 | DN700~DN3000 | 特殊订货 | |
环境温度 | 传感器 | —25℃—十60℃ | |||
转换器及一体型 | —10℃—十60℃ | ||||
衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA | ||||
最高流体温度 | —体型 | 70℃ | |||
分离型 | 聚氯丁橡胶衬里 | 80℃;120℃(订货时注明) | |||
聚氨酯衬里 | 80℃ | ||||
聚四氟乙烯衬里 | 100℃;150℃(订货时注明) | ||||
聚全氟乙丙烯(F46) | |||||
加网PFA | |||||
信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 | ||||
电极机构 | DN300—DN3000 | ||||
连接法兰材料 | 碳钢 | ||||
接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
DN200~DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
外壳防护 | DNl5~DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
其他传感器、——体型流量计和分离型转换器 | IP65 | ||||
间距(分离型) | 转换器距离传感器一般不超过100m |
环保水流量计转换器技术数据
电源 | 交流 | 85—265V,45—400Hz | |||||
直流 | 11—40V | ||||||
操作键和显示 | 按键式 |
|
|||||
磁键式 |
|
||||||
内部积算器 | 正向总量、反向总量及差值总量。 | ||||||
输出信号 | 单向模拟输出 |
|
|||||
双向模拟输出 | 下限限制为。或4mA,其他同单向模拟输出。 | ||||||
双向脉冲输出 |
|
||||||
双路报警输出 |
|
||||||
数字通讯 | RS232,RS485,HART |
环保水流量计范围选择
环保水流量计选型表
环保水流量计的安装
1、应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;
2、应安装在管道上升处;
3、在开口排放管道安装,应安装在管道的较低处;
若管道落差超过5m时,在传感器的下游安装排气阀;
5、应在传感器的下游安装控制阀和切断阀,而不应安装在传感器上游;
6、传感器绝对不能安装在泵的进出口处,应安装在泵的出口处;
7、在测量井内安装液体流量计的方式;
图7备注:1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀
如何正确选择安装节点:
正确地选择安装点和正确安装流量计都是非常重要的环节,若在安装环节失误,轻者影响测量精度,重者会影响流量计的使用寿命,甚至会损坏流量计。
选择安装位置时需特别注意:
非测量电极的轴线必须近似于水平方向;
测量管道内必须完全充满液体;
流量计前方最少要有5×D(D为流量计内径)长度的直管段,后方最少要有3×D(D为流量计内径)长度的直管段;
流体的流动方向和流量计的箭头方向一致;
管道内要有真空会损坏流量计的内衬,需特别注意;
在流量计附近应无强电磁场;
在流量计附近应有充裕的空间,以便安装和维护;
若测量管道有振动,在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离最少要有30×D(D流量计内径)长度为方便今后流量计的清洗和维护,应安装旁通管道;
