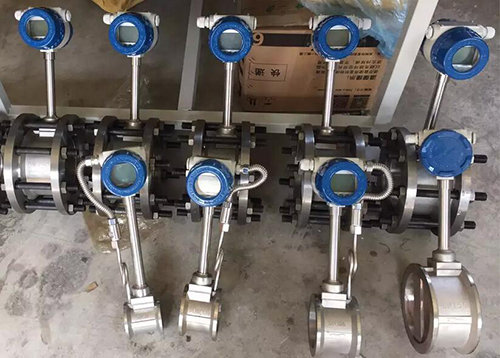

三氯乙烯流量计

产品名称:三氯乙烯流量计

产品型号:JKM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:三氯乙烯流量计在一定的雷诺数范围内,流量特性不受流体压力、温度、黏度、密度、成分的影响,仅是与旋涡发生体的形状和尺寸有关。

三氯乙烯流量计概述
三氯乙烯流量计是采用压电应力式传感器,性能可靠性高,可在-20℃~+250℃的流体温度范围内工作。工作压力损失较小,量程范围宽,对空气测量量程比可达30比1,三氯乙烯流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出,可以与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
三氯乙烯流量计广泛用于工业管道介质流体的流量测量,如气体(气体流量计)、液体、蒸气等多种介质,精度高,在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响,可靠性高,维护量小,能长期稳定。

三氯乙烯流量计的工作原理
三氯乙烯流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
f = St × V/d
式中:f 涡街发生频率 (Hz)
V旋涡发生体两侧的平均流速(m/s )
St 斯特罗哈尔系数(常数)
三氯乙烯流量计工作原理图
这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便产生一系列交变电信号,经过前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号或标准信号。
在流体管道中,垂直插入—个柱形阻挡物,在其后部(相对于流体流向)两侧就会交替地产生旋涡。随着流体向下游流动形成旋涡列,我们称之为卡门涡街。我们把产生旋涡的柱形阻挡物定义为旋涡发生体在一定条件下旋涡的分离频率与流体的流速成线性关系。因而,只要检测出旋涡分离的频率,即可计算出管道内流体的流速或流量。

三氯乙烯流量计产品优势
1、不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
2、安全防爆,适用于恶劣环境。
3、无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
4、三氯乙烯流量计采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
5、电流输出均为电隔离型,具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值,不必轮流切换。
7、三氯乙烯流量计采用抗振探头,有效消除外界振动影响。
8、电路采用表面贴装工艺,结构紧凑,可靠性高。
9、三氯乙烯流量计采用分体式信号转换器,电缆最长10米。
10、量程比宽达20:1。
11、整体结构设计合理,动态测量范围宽,压力损失小。
12、分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
13、现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

三氯乙烯流量计参数
1、温度范围:压电式 -40℃ ~ 350℃ 电容式 -60℃ ~ 450℃
2、压力规格:PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高压力规格可特殊定做
3、范 围 度:正常范围1:10 扩展后范围1:15
4、压力损失系数:Cd≤2.6
5、系统测量精度:液体、气体 示值的±1%,蒸汽 示值的±1.5%,插入式流量计 示值的±2.5%
6、供电电压:传感器 +12VDC 或+24VDC 变送器 +24VDC 现场显示型 仪表自带3.6V锂电池
7、输出信号:传感器 脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V 变送器 两线制4 ~ 20mA.DC电流信号
8、允许振动加速度:压电式 ≤0.2g 电容式 ≤1.0g
9、环境温度:传感器 -30℃ ~ 65℃,变送器、现场显示 -10℃ ~ 50℃
10、环境湿度:相对湿度5 ~ 85%
11、信号远传距离:≤500m
12、信号线接口:内螺纹M20×1.5
13、直管段长度:上游≥10D 下游≥5D
14、防爆等级:( ia )ⅡCT2 - T5本安防爆
15、防护等级:普通型 IP65 潜水型IP68
16、仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊

三氯乙烯流量计流量范围
三氯乙烯流量计流量范围对照表

三氯乙烯流量计安装尺寸
三氯乙烯流量计安装尺寸对照表

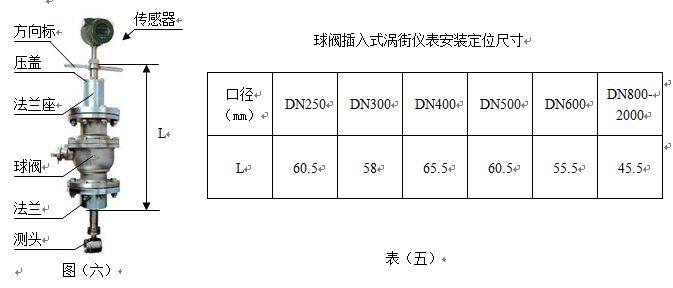

插入式三氯乙烯流量计安装尺寸对照表

三氯乙烯流量计选型说明

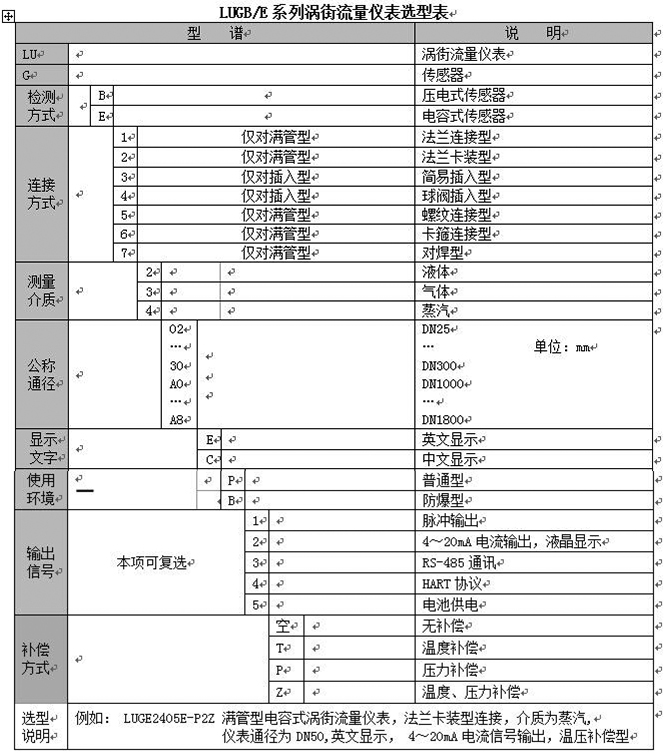

三氯乙烯流量计选型参数对照表

三氯乙烯流量计安装
1、三氯乙烯流量计可安装在室内,也可安装在室外。环境条件要符合要求。
2、传感器应安装在水平、垂直或倾斜(流体的流向自下而上)的与其公称通径相应的管道上。
3、传感器应避免安装在有机械振动的管道上。当振动不可避免时,应考虑在距传感器前后约2DN处的直管段上加固定支撑架。
4、传感器应避免安装在有较强电磁场干扰、有热辐射、有腐蚀性气体、空间小和维修不方便的场所。
5、被测介质含有较多杂质时,应在传感器上游直管段要求的长度以外加装过滤器。
6、三氯乙烯流量计的上、下游应配置一定长度的直管段,直管段的内壁应清洁、光滑,无明显凸凹、积垢和起皮等现象。其长度应符合图二的要求。安装液体传感器的附近管道内,应充满被测液体。
7、直管段内径尽可能与传感器通径一致,若不能一致,应采用比传感器通径略大的管径,误差要≤3%并不超过5mm。
三氯乙烯流量计安装注意事项图
