丙炔流量计

丙炔流量计

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-LUGB
  • 测量范围:5-11000m³/h
  • 精度等级:1.5级、1.0级
  • 公称通径:DN20~DN1200
  • 适用介质:气体、液体、蒸汽
  • 工作压力:1.6MPa~10MPa
  • 工作温度:-80℃~450℃
  • 供电方式:24VDC 锂电池
  • 订货号:QZH774368QYJ
丙炔流量计概述
涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。
涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。由于它具有其它流量计不可兼得的优点,自七十年代以来得到了迅速发展,据有关资料显示已广泛应用于各个领域。将在未来流量仪表中占主导地位,是孔板流量计最理想的替代产品。
涡街流量传感器适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。

   丙炔流量计产品图


丙炔流量计特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
5、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
6、输出信号:a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压:+24vdc(需要信号输出时提供)。
8、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;


丙炔流量计的工作原理
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门涡街旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
f=SrU1/d=SrU/md (1)
式中
U1--旋涡发生体两侧平均流速,m/s;
Sr--斯特劳哈尔数;
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中
K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为

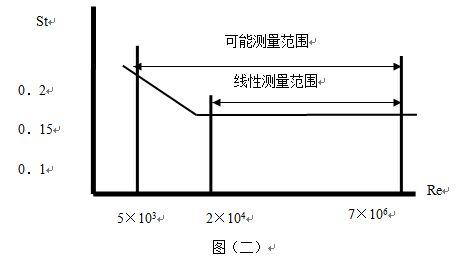

图2 斯特劳哈尔数与雷诺数关系曲线

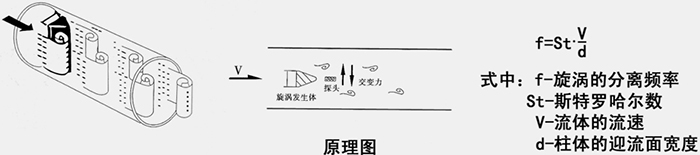

丙炔流量计工作原理图
丙炔流量计斯特劳哈尔与雷诺数关系曲线图
式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的绝对压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。


丙炔流量计参数
产品名称 :涡街流量计
适用介质 :空气,氧气,氮气,氢气,压缩气体的流量计量
管径(DN) :DN15~DN300mm至更大
公称压力 :0.6~4MPa (指连接法兰公称压力,非介质的工作压力)
工况温度 :-20~+80℃(需更高温度请与工厂联系)
测量精度 :±1.5%FS
量程范围 :1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
壳体材质 :碳钢;不锈钢;
供电方式 :内置3.6VDC锂电池(可用两年);外供24VDC;
输出信号 :4~20mA二线制;脉冲0~1000HZ;RS485
防护等级 :IP65;IP67
防爆标志 :本安型ExiallCT4;隔爆型ExdllCT4
表头显示 :累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检
连接方式 :管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。
安装要求 :可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
特殊连接 :螺纹式;对夹式;

丙炔流量计流量范围
                    DN(mm)                    液体                    气体                    蒸汽
                    20                    0.8-10                    5-40                    8-80
                    25                    1-12                    7.2-60                    10-120
                    32                    1.5-20                    12-100                    15-200
                    40                    2-30                    18-150                    20-300
                    50                    3-50                    30-300                    30-450
                    65                    6-80                    50-420                    60-800
                    80                    10-130                    70-600                    100-1300
                    100                    20-200                    120-1000                    200-2000
                    125                    30-300                    180-1500                    300-3000
                    150                    45-450                    240-2000                    450-4500
                    200                    90-900                    480-4000                    900-9000
                    250                    120-1200                    700-8000                    1200-12000
                    300                    180-2000                    900-10000                    1600-16000


丙炔流量计外形尺寸

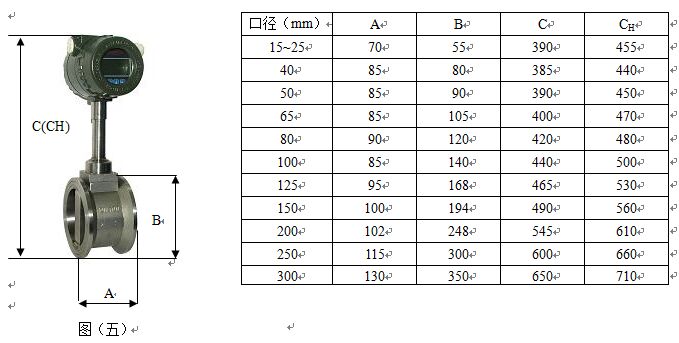

丙炔流量计外形尺寸对照表

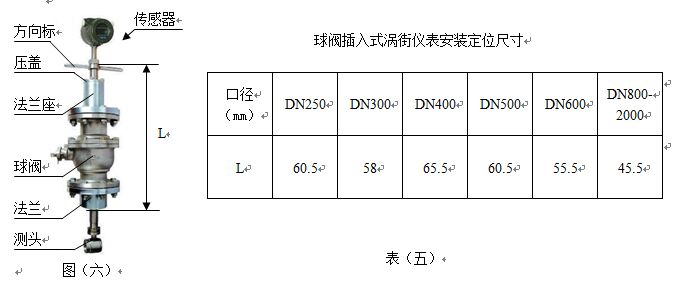

插入式丙炔流量计外形尺寸对照表

丙炔流量计选型说明
正确的选用涡街流量计是保证用好流量计的前提条件,需要考虑重要因素:通经(DN)、安装方式、介质温度、输出信号、介质种类
注意事项
1、在流量计上下游提供足够的直管段并确保非弯曲的对称外形。尽可能在仪表下游安装阀门。
2、竖直安装通常是优先选择的,向上游动的流体能确保仪表总是满管,且介质中的成分能够均匀分布。
3、在易于振动的长管路中进行安装时,应在流量计的上下游安装消除器。
4、对于气的应用,仪表安装应避免安装在U形弯底部,避免因吸收冷凝而在开车时导致的水锤现象,水锤的强度导致传感机构过分受力,致使传感器永久损坏。
5、面对如此众多品种的气体流量计,对于一般用户选型成了一个难题。如何科学地、客观地选出最好的煤气流量计流量计是需要关注的一个问题。我们认为选型应当遵循适当的规则,尽量避免厂商的误导宣传,为自己找到一种恰到好处的涡街流量计,它就是自己的理想流量计。
选型可按五个方面进行:涡街流量计性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。各方面的考虑因素如下:
1.流量计性能方面:精确度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等;
2.流量计流体特性方面:流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等;
3.流量计安装条件方面:管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备(过滤、排污)、防爆等;
4.流量计经济因素方面:购置费、安装费、维修费、校验费、使用寿命、运行费(能耗)、备品备件等。


代号
                通径                流量范围㎡/h
                LUGB-25                DN25                1~12(液体)                10~100(气体)
                LUGB-32                DN32                1.5~23(液体)                15~150(气体)
                LUGB-40                DN40                2.4~32(液体)                22.6~150(气体)
                LUGB-50                DN50                4~50(液体)                35~350(气体)
                LUGB-65                DN65                6.3~184(液体)                60~600(气体)
                LUGB-80                DN80                10~130(液体)                90~900(气体)                注:1.蒸汽流量请查看表3
                LUGB-100                DN100                20~200(液体)                140~1400(气体)                2.DN250~DN600可按客户要求订货
                LUGB-125                DN125                31~310(液体)                220~1450(气体)                3.DN300以上口径推荐使用插入式涡街流量计可定制
                LUGB-150                DN150                45~450(液体)                300~3000(气体)
                LUGB-200                DN200                80~800(液体)                550~5500(气体)
                LUGB-250                DN250                150~1500(液体)                880~8800(气体)
                LUGB-300                DN300                200~2000(液体)                1300~13000(气体)
                LUGB-300                DN300                100~1500(液体)                1560~15600(气体)
                LUGB-400                DN400                180~3000(液体)                2750~27000(气体)
                LUGB-500                DN500                300~4500(液体)                4300~43000(气体)
                LUGB-600                DN600                450~6500(液体)                6100~61000(气体)
                LUGB-800                DN800                750~10000(液体)                11000~110000(气体)
                LUGB-1000                DN1000                1200~1700(液体)                17000~170000(气体)
                                 代号                功能1
                N                无温压补偿
                Y                有温压补偿
                                 代号                输出型号
                F1                4-20mA输出(二线制)
                F2                4-20mA输出(三线制)
                F3                RS485通讯接口
                F4                频率输出
                                 代号                被测介质
                J1                液体
                J2                气体
                J3                蒸汽
                                 代号                连接方式
                L1                法兰卡装式
                L2                法兰连接式
                L3                插入式
                                 代号                功能2
                E1                1.0级
                E2                1.5级
                T1                常温
                T2                高温
                T3                蒸汽
                P1                1.6MPa
                P2                2.5MPa
                P3                4.0MPa
                D1                内部3.6V供电
                D2                DC24V供电
                B1                不锈钢
                B2                碳钢


1、具有精度高、抗振动、抗干扰、维护方便的特点,适合于各种使用蒸汽、气体工况下的流量计量。
2、传感器和流量显示仪及补偿方式合称为则为涡街流量计的典型代表。
3、传感器是利用卡门涡街原理和现代电子技术而设计制造的一种具有高度可靠性、优良的技术性能指标、良好的介质适应性和通用性的新型流量仪表。

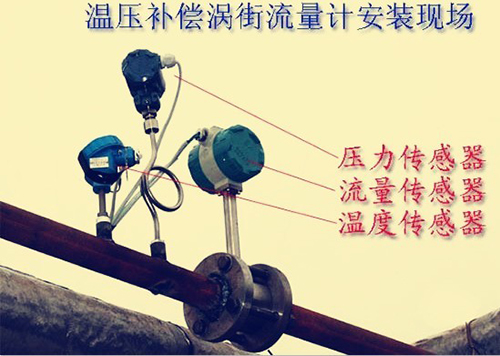

丙炔流量计工作现场图
