一氧化氮流量计

一氧化氮流量计

  • 品牌：JKM/凯铭仪表
  • 型号：JKM-LUGB
  • 测量范围：5-11000m³/h
  • 精度等级：1.5级、1.0级
  • 公称通径：DN20~DN1200
  • 适用介质：气体、液体、蒸汽
  • 工作压力：1.6MPa~10MPa
  • 工作温度：-80℃~450℃
  • 供电方式：24VDC 锂电池
  • 订货号：TDX916357SNY
一氧化氮流量计产品概述
涡街流量计采用卡门涡街原理制造，具有测量精度高、量程宽、功耗低、安装方便、操作简单、压力损失小等优点，可测量工况体积流量或标准体积流量（一体化智能温度、压力补偿），根据用户需要，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响，可附带脉冲或4～20mADC电流输出功能。无可动机械零件，因此可靠性高,维护量小。采用压电应力式传感器，仪表参数能长期稳定。

一氧化氮流量计产品图


一氧化氮流量计产品优势
1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
2、安全防爆，适用于恶劣环境。
3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
4、采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
5、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值，不必轮流切换。
7、涡街流量计采用抗振探头，有效消除外界振动影响。
8、电路采用表面贴装工艺，结构紧凑，可靠性高。
9、采用分体式信号转换器，电缆最长10米。
10、量程比宽达20:1。
11、整体结构设计合理，动态测量范围宽，压力损失小。
12、分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
13、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。



一氧化氮流量计主要技术指标
公称通径(mm)：25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa)：DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)：压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料：1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度：压电式:0.2g，电容式:1.0～2.0g
精确度：±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度：1：6～1：30
供电电压：传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号：方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数：符合JB/T9249标准　Cd≤2.4
防爆标志：本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级：普通型IP65，潜水型 IP68
环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质：气体、液体、蒸汽（蒸汽流量计）
传输距离：三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

一氧化氮流量计流量范围
                    DN（mm)                    液体                    气体                    蒸汽
                    20                    0.8-10                    5-40                    8-80
                    25                    1-12                    7.2-60                    10-120
                    32                    1.5-20                    12-100                    15-200
                    40                    2-30                    18-150                    20-300
                    50                    3-50                    30-300                    30-450
                    65                    6-80                    50-420                    60-800
                    80                    10-130                    70-600                    100-1300
                    100                    20-200                    120-1000                    200-2000
                    125                    30-300                    180-1500                    300-3000
                    150                    45-450                    240-2000                    450-4500
                    200                    90-900                    480-4000                    900-9000
                    250                    120-1200                    700-8000                    1200-12000
                    300                    180-2000                    900-10000                    1600-16000


一氧化氮流量计外形尺寸
一氧化氮流量计外形尺寸对照表

一氧化氮流量计选型

                型    谱                说    明
                LU                                 涡街流量计
                G                                 传感器
                检测
方式		                                 B                                 压电式传感器
                E                                 电容式传感器
                连接方式                                 1                仅对满管型                法兰连接型
                2                仅对满管型                法兰卡装型
                3                仅对插入型                简易插入型
                4                仅对插入型                球阀插入型
                5                仅对满管型                螺纹连接型
                6                仅对满管型                卡箍连接型
                7                仅对满管型                对焊型
                测量介质                                 2                                                  液体
                3                                                  气体
                4                                                  蒸汽
                公称通径                                 02
…
30
A0
… A8

 		                DN25
…              单位：mm
DN300
DN1000
… DN1800
                 显示
 文字		                                 E                                 英文显示
                C                                 中文显示
                使用环境                                 P                                 普通型
                                 B                                 防爆型
                输出信号                 本项可复选                1                                 脉冲输出
                2                                 4～20mA电流输出，液晶显示
                3                                 RS-485通讯
                4                                 HART协议
                5                                 电池供电
                补偿方式                                 空                                 无补偿
                T                                 温度补偿
                P                                 压力补偿
                Z                                 温度、压力补偿
                选型
说明		                例如： LUGE2405E-P2Z 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽,
                     仪表通径为DN50,英文显示， 4～20mA电流信号输出，温压补偿型


一氧化氮流量计安装
1、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．涡街流量计在水平管道上安装是流量传感器最常用的安装方式。测量气体流量时，若被测气体中含有少量的液体（液体流量计），传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、在水平管道的侧装。无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．在有保温层管道上的安装。测量高温蒸汽时，保温层最多不能超过支架高度的三分之一。
10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。

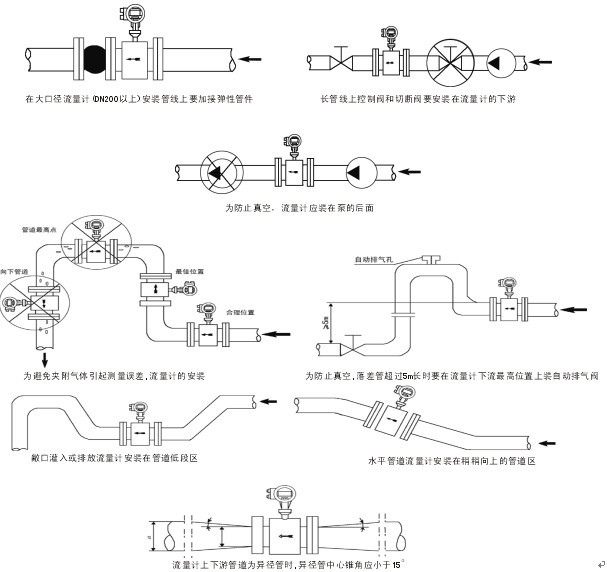

一氧化氮流量计安装注意事项

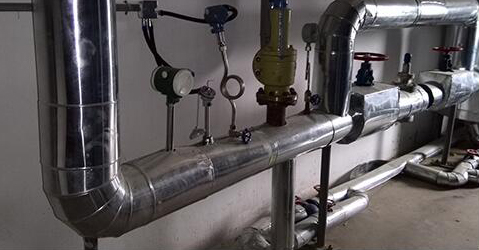

一氧化氮流量计工作现场图
