二甲醚流量计

产品名称:二甲醚流量计

产品型号:KM-LUGB

产品报价:请联系客服索取报价单,联系电话:0517-86801006

产品特点:涡街流量计测量体积流量时不需补偿,涡街输出的信号实际上是与流速成线性关系的,也就是与体积流量成正比。

二甲醚流量计产品概述
二甲醚流量计是根据卡门涡街原理研究生产的,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。二甲醚流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。
二甲醚流量计也称之为旋涡流量计或卡门二甲醚流量计。综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品,实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

二甲醚流量计的工作原理
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门涡街旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质平均流速为 ,旋涡发生体迎流面宽度为d,表体通径为D,即可得到以下关系式:
f=SrU1/d=SrU/md (1)
式中
U1--旋涡发生体两侧平均流速,m/s;
Sr--斯特劳哈尔数;
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
qv=πD2U/4=πD2mdf/4Sr (2)
K=f/qv=[πD2md/4Sr]-1 (3)
式中
K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为

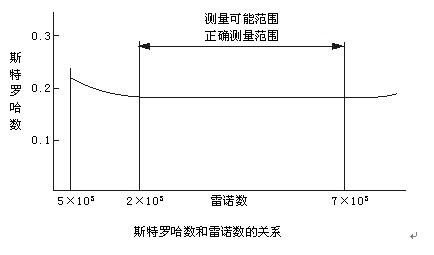

图2 斯特劳哈尔数与雷诺数关系曲线
二甲醚流量计工作原理线型图
式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的绝对压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。

二甲醚流量计产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、气体流量计内无可动部件,结构简单而牢固,压损小、维扩量小、使用寿命长。
5、精度等级:液体,指示值的±1.0%;气体,指示值的±1.0%;蒸汽,指示值的±1.5%。
6、输出信号:a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压:+24vdc(需要信号输出时提供)。
8、介质温度: 普通型a.-40℃~+130℃;b.-10℃~+250℃;

二甲醚流量计参数
1、产品名称:二甲醚流量计
2、适用介质:空气,氧气,氮气,氢气,压缩气体(压缩空气流量计)的流量计量
3、管径(DN) :DN15~DN300mm至更大
4、公称压力:0.6~4MPa (指连接法兰公称压力,非介质的工作压力)
5、工况温度:-20~+80℃(需更高温度请与工厂联系)
6、测量精度:±1.5%FS
7、量程范围:1:3(±0.2%) ,1:10(±0.5%), 1:15(±1.5%)
8、壳体材质:碳钢;不锈钢;
9、供电方式:内置3.6VDC锂电池(可用两年);外供24VDC;
10、输出信号:4~20mA二线制;脉冲0~1000HZ;RS485
11、防护等级:IP65;IP67
12、防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
13、表头显示:累积流量;瞬时流量;满量程百分比;工况压力;工况温度;故障自检
14、连接方式:管道法兰式(DN15-300mm);插入式(DN100- N6000mm至更大)。
15、安装要求:可水平、垂直安装;前后直管道应满足前10D后5D(D公称通径)
16、特殊连接:螺纹式;对夹式;

二甲醚流量计流量范围
二甲醚流量计流量范围对照表
常用气体介质的标准状态密度(0℃,绝压P=0.1MPa)
气体名称 密度(kg/m3) 气体名称 密度(kg/m3)
空气(干) 1.2928 乙炔 1.1717
氮气 1.2506 乙烯 1.2604
氧气 1.4289 丙烯 1.9140
氩气 1.7840 甲烷 0.7167
氖气 0.9000 乙烷 1.3567
氨气 0.7710 丙烷 2.0050
氢气 0.08988 丁烷 2.7030
一氧化碳 1.97704 天然气 0.8280
二氧化碳 1.3401 煤制气 0.8020

二甲醚流量计安装尺寸
二甲醚流量计安装尺寸对照表

二甲醚流量计产品型谱
二甲醚流量计型谱对照表

二甲醚流量计的安装要求
1、合理选择安装场所和环境。避开强电力设备,高频设备,强电源开关设备;避开高温热源和辐射源的影响,避开强烈震动场所和强腐蚀 环境等,同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头,则:上游直管段≥25D,下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头,则:上游直管段≥40D,下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处,若必须安装在传感器的上游,传感器上游直管段应不小于50D,下游应有不小于5D。
3、安装点上下游的配管应与传感器同心,同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上,特别是横向振动。若不得已要安装时,必须采取减振措施,在传感器的上下游2D处分别设置管道紧固装置,并加防振垫。
5.在水平管道上安装是流量传感器最常用的安装方式。测量气体流量时,若被测气体中含有少量的液体,传感器应安装在管线的较高处。测量液体流量时,若被测液体中含有少量的气体,传感器应安装在管线的较低处。
6.传感器在垂直管道的安装。测量气体流量时,传感器可以安装在垂直管道上,流向不限。若被测气体中含有少量的液体,气体流向应由下向上。测量液体流量时(液体流量计),液体流向应由下向上:这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。无论测量何种流体,传感器可以在水平管道上侧装,特别是测量过热蒸汽,饱和蒸汽和低温液体,若条件允许最好采用侧装,这样流体的温度对放大器的影响较小。
8.传感器在水平管道的倒装。一般情况下不推荐用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽,适用于测量高温液体或需经常清洗管道的情况。
9.传感器在有保温层管道上的安装。测量高温蒸汽时,保温层最多不能超过支架高度的三分之一。
10.测压点和测温点的选择。根据测量的需要,需在传感器附近测量压力和温度时,测压点应在传感器下游的3-5D处,测温点应在传感器下游的6-8D处。

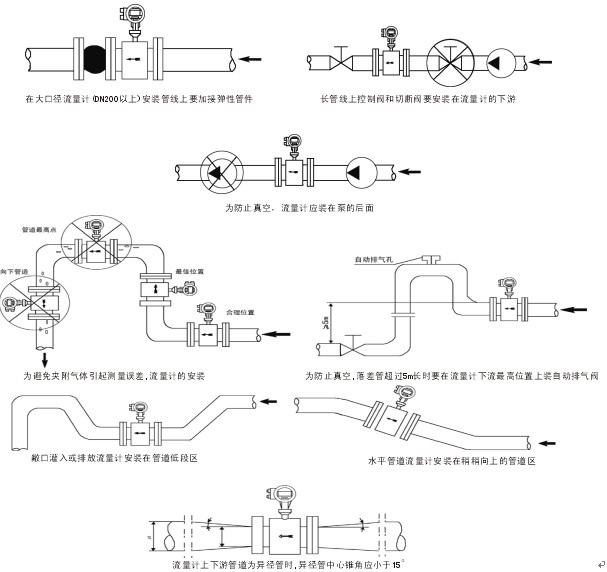

二甲醚流量计安装注意事项图
二甲醚流量计工作现场图
