沼气流量表

沼气流量表

  • 品牌:JKM/凯铭仪表
  • 型号:JKM-RSL
  • 测量范围:0.12~1500000m³/h
  • 精度等级:±1~2.5%
  • 公称通径:DN10~DN2000
  • 适用介质:压缩空气、天然气
  • 工作压力:≤2.5MPa
  • 工作温度:-10~350℃
  • 供电方式:220V 24V
  • 订货号:TKY922800QLJ

沼气流量表产品概述
热式气体质量流量计是利用热传导原理测流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便,测量准确等优点。
热式气体质量流量计的传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流量温度,另一个传感器维持高于流体温度的恒温差,可以在高温和高压条件下进行流量测量。
沼气流量表安装使用图


沼气流量表具有如下技术优势
1,真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或者标准体积流量。
2,宽量程比,可测量流速高至100Nm/s底至0.5Nm/s的气体,可以用于气体检漏。
3,抗震性能好使用寿命长。传感器无活动部件和压力传感部件,不受震动对测量精度的影响。
4,安装维修简便。在现场条件允许的情况下,可以实现不停产安装和维护。
5,数字化设计。整体数字化电路测量,测量准确、维修方便。
6,采用RS-485通讯,可以实现工厂自动化、集成化。

沼气流量表原理
热式气体质量流量计是依据吸收热的速度直接与质量流量相关的原理,该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、T2恒定的温度差,T1的加热功率就要增大。根据热效应的金氏定律。移动的气体分子撞击热电阻时吸收带走热量,流量越大,接触热电阻的分子越多,吸收的热量越多,热吸收与某种气体的分子数,热学特性和流动特性有关。加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。
P/△T=K1+K2 f(Q)K3
K1、K2、K3是与气体物理性质有关的常数。

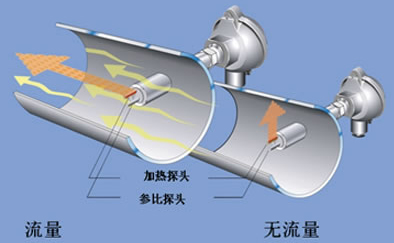

沼气流量表工作原理图

沼气流量表特点
1、测量气体质量流量,无需温度、压力补偿。
2、量程比大,测量流速范围:0.1Nm/s~100Nm/s。
3、无压力损失,适用已知截面积的任意形状管道。
4、耐腐蚀型传感器,适合测量腐蚀性气体。
5、全量程段的专家算法,特别适合大口径测量保证了测量的准确度,适于贸易结算。
6、可以出色的完成工艺管道的检漏及设备工作。
7、施工量极小,由于采用插入式结构,可以在线安装和维护。
8、基地式仪表可以就地显示和带报警控制。

沼气流量表技术参数
1、测量介质:各种气体(乙炔气除外)
2、管径范围:DN15~2000
3、流速范围:0.1Nm/s~100Nm/s(标况条件20℃,101.33KPa)
4、准确度:±1%
5、介质温度:常温:-20~+100℃;高温:-20~+350℃
6、工作压力:4.0MPa
7、供电电源:一体式转换器AC220V或DC24V1A;分体式转换器:AC220V
8、响应速度:1秒
9、输出信号:4~20mA;RS~485
10、测量显示:质量流量、标况体积流量、累计流量、北京时间、累计运行时间。
11、传感器防护等级:IP68
12、转换器防护等级:一体式:IP67;分体壁挂式:IP65;分体盘装式:IP52
13、防爆等级:EXd II CT4
14、报 警:1-2路继电器结点:5A/AC220V、5A/DC30V自设定
15、传感器材质:1Cr18Ni9Ti、哈氏合金、钛、316L、铝、304不锈钢
16、探杆材质:1Cr18Ni9Ti、316L、304不锈钢

沼气流量表应用
氧气、氮气、氢气、氯气及多组分气体测量。(乙炔气体除外)。
高炉煤气、焦炉煤气测量。
烟道气测量。
沼气、水处理中的曝气和氯气测量。
压缩空气测量。
天然气、液化气、火炬气等气体流量测量。
电厂高炉的一次风、二次风流量测量。
矿井下通风或排风系统流量测量。

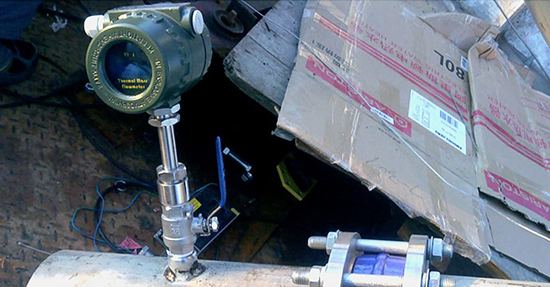

沼气流量表工作现场图
