天然气计量表
- 品牌：JKM/凯铭仪表
- 型号：JKM-LG
- 测量范围：0-10000m³/h
- 精度等级：1.5％
- 公称通径：DN25～DN2000
- 适用介质：气体、液体、蒸汽
- 工作压力：≤40MPa
- 工作温度：-30-650℃
- 供电方式：24VDC
- 订货号：GYX634914PTH
天然气计量表产品概述

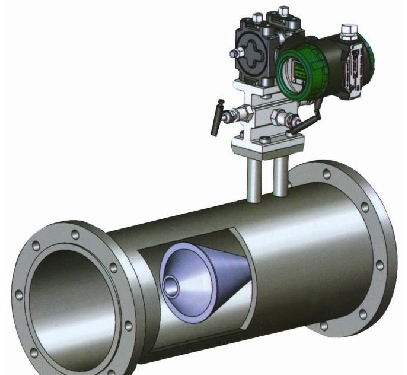

一体化V锥流量计又名；V型锥流量计；V形锥流量计；锥型流量计；锥形流量计；内锥流量计；内锥式流量计，一体化V锥流量计V锥流量计(V-cone flowmeter)是20世纪80年代开始研发的一种差压流量计，它的开发成功是差压式流量测量的质的飞跃。它利用V锥体在流场中产生的节流效应，通过检测上下游压差来测量流量。与普通节流件相比，它改变了节流布局，从中心孔节流改为环状节流。实践使用证明，一体化V锥流量计与其他流量仪表相比，具有长期精度高、稳定性好，受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。而且V锥体本身作为流场的整流器而成为一种具有独特性能的优异的新型流量计。
由V锥传感器和差压变送器组合而成的V锥流量计，可精确测量宽雷诺数（8×103≤Re≤5×107）范围内各种介质的流量。
天然气计量表工作原理
一体化V锥流量计是一种差压流量仪表，迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。差压原理是基于密封管道中的能量转换原理，也就是说对稳定流体，流量与管道中介质流速的平方根成正比。当介质接近锥体时，其压力为P1，在介质通过锥体的截流区时，速度增大，压力降低为P2，P1和P2都通过锥形流量计的取压口引到差压变送器上，当流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。
一体化V锥流量计在进行流量计算时所采用的计算公式同其他差压流量仪表相同，但其截流元件的独特设计，迫使管道中心的介质绕着锥体流动，与其他差压流量计相比这样有很多优点。我们可以借助理想状态流速曲线分布图来理解锥形流量计的性能。管道中的流体没有受到任何干扰和阻碍，即是我们所说的理想流态，他的流速分布均匀，靠近管壁的流速几乎为零，管道中心的流速达到最大，靠近管壁的流速几乎为零，是由于管壁对介质的摩擦力造成的。由于锥体悬挂在管线中心，他直接同流体的高速区接触，迫使高速区的流体同近管壁低速区的流体相混合从而使流速均匀化。所以即使流速很低，锥形流量计仍能使流体与管道中心的最高流速连续作用产生正确差压。
现实中，流速很难分布均匀，管道上的任何变化都可能对流体造成影响，如：湾头、阀门、缩径、扩径、泵、三通等等，而锥形流量计利用锥体对上游的流速分布曲线重新进行塑造，即使在极为恶劣的情况下，仍能保证测量精度。
天然气计量表特点
1.精度高：一体化V锥流量计的精度为测量值的±0.5%，贸易计量级为±0.3%（系统精度需参照应用条侏及二次仪表的精度）。
2.重复性好：一体化V锥流量计的重复性很好，为±0.1%。
3.量程比宽：一体化V锥流量计的量程较其它类型的差压流量计大得多，正常情况下为10：1，若有必要不是也可加大。在雷诺数高于8000时输出信号为线性，若低于8000也可测量，但需对输出信号根据曲线进行修正。
4.直管段要求低：伯努力方程要求受测流体为理想流体，在实际应用中这是根本不可能的，很多情况会造成流体分布不均匀，如弯头，阀门，缩径，扩径，泵，三通等等，对其它仪表而言，这是一个很难解决的问题。一体化V锥流量计可在极为恶劣的情况下均匀流体分布，如在紧邻仪表上游有单弯管，双弯管，经过锥体“整流”后的流体分布比较均匀可保证仪表在恶劣的条件下获得较高的测量精度，由于一体化V锥流量计可均匀流体分布曲线，因此同其它类型的差压流量计相比，对上下游直管段的要求小，建议安装时在上游留0-3D的直管段，在下游留0-1D的直段管。当用户的管道尺寸大，管道价格高或直管段不够的情况下，一体化V锥流量计将是最佳选择。在过去十年内，对V锥流量计的上游有一个90℃的单弯管或两个不在一个平面上的双弯管的情况进行了测试，测试结果表明，一体化V锥流量计可在紧邻它的地方装有一个弯管或不在同一个平面上的双弯管而不会对测量精度有影响。
5.流量计特有结构所形成的边界层效应，使节流件关键部位不会磨损，因此可以保持几何尺寸长期不变，因此能长期稳定工作而无须标定。流量计是纯机械体，因此耐高温、耐高压、耐腐蚀及不怕振动。
6.可测的流体广泛（液体、气体、蒸汽），测量范围宽（微小流量～大流量），适用的管径DN15～DN3000。
天然气计量表基本参数
连接型表体
公称口径：Φ15-Φ2000测量介质：液体（液体流量计）、气体、蒸汽
测量介质温度范围：－200℃~+800℃
压力等级：1.0MPa~10.5MPa
精度等级：0.5级、1.0级、1.5级、2.5级
表体材质：锥体材质为不锈钢，管道、
法兰为碳钢。（其它材质协议供货）
β值范围：0.45……0.85
取压型表体
公称口径：Φ80-Φ2000
测量介质：液体、气体、蒸汽 测量介质温度范围：－200℃~ +800℃
压力等级：1.0MPa~10.5MPa
精度等级：0.5级、1级、1.5级、2.5级
表体材质：锥体材质为不锈钢，管道、
法兰为碳钢（其它材质协议供货）
β值范围：0.45……0.85
管道焊接型表体
公称口径：Φ15-Φ2000
测量介质：液体、气体、蒸汽 测量介质温度范围：－200℃~ +800℃
压力等级：1.0MPa~10.5MPa
精度等级：0.5级、1级、1.5级、2.5级
表体材质：锥体材质为不锈钢，管道、
法兰为碳（其它材质协议供货）
β值范围：0.45……0.85
| 型 谱 规 格 | 说 明 | ||||||
| KMLG | 内锥式节流装置 | ||||||
| 介 质 | Y | 液体 | |||||
| Q | 气体 | ||||||
| Z | 蒸汽 | ||||||
| 连接方式 | 1 | 法兰连接 | |||||
| 2 | 对焊连接 | ||||||
| 3 | 分体结构 | ||||||
| 4 | 一体化结构 | ||||||
| 法兰材质 | C | 碳钢 | |||||
| S | 不锈钢 | ||||||
| O | 其它 | ||||||
| 公称压力 | 025 | 0.25MPa | |||||
| 06 | 0.6MPa | ||||||
| 10 | 1MPa | ||||||
| … | …… | ||||||
| 400 | 40MPa | ||||||
| 公称直径 | －50 | DN50 | |||||
| －65 | DN65 | ||||||
| －80 | DN80 | ||||||
| … | …… | ||||||
| －1800 | DN1800 | ||||||

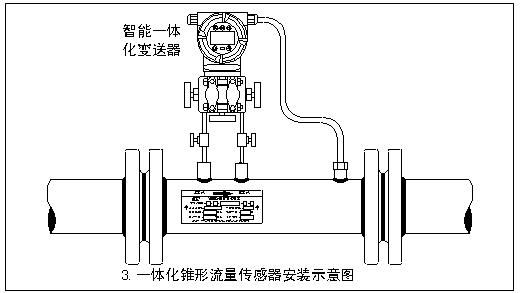

天然气计量表安装要求
一体化V锥流量计是在管道中心悬挂一个锥形截流件，锥形件阻碍介质流动，重塑流速曲线，测量介质包括水、蒸汽、空气、天然气、氮气、焦炉煤气和有机气体等。一体化V锥流量计对安装场所有哪些要求呢？
通常一体化V锥流量计传感器外壳防护等级为IP65，安装场所要求是：
1、选择振动小的场所，特别对一体型仪表；
2、测量混合相流体时，选择不会引起相分离的场所；测量双组分液体时，避免装在混合尚未均匀的下游；测量化学反应管道时，要装在反应充分完成段的下游；
3、尽可能避免测量管内会变成负压；
4、环境相对湿度在10%～90%范围内；
5、尽可能避免受阳光直照；
6、避免雨水浸淋，不会被水浸没。
7、避免附近有大电机、大变压器等，以免引起电磁场干扰；
8、易于实现传感器单独接地的场所；
9、尽可能避免开周围环境有高浓度腐蚀性气体；
10、环境温度在-25/-10～50/60℃范围内，一体型结构温度还受制于电子元器件，范围要窄些；
11、一体化V锥流量计如果防护等级是IP67或IP68，则无需上述8、10两项要求。
天然气计量表常见故障分析
| 故障现象 | 原因分析 | 排除办法 |
| 通电后无显示、无输出 |
1、电源未加上，或电源正、负端接反。 2、差压变送器电路主板损坏。 |
1、正确的接通电源。 2、更换电路主板。 |
| 差压显示值偏差大 | 取压管路有泄露、一般负压端泄露时差压值偏大，，正压端泄露时差压偏小。 |
1、封堵泄露点。 2、检查一次阀门。 |
| 流量值显示值超差 |
1、 取压管路有泄露或堵塞 2、 差压变送器参数设置有误。 |
1、 检查正负引压管连接处及正负压排气阀。 2、 检查变送器内部参数。 |
| 无流体时有流量显示 |
1、差压工作在给定值 2、负压端有泄露 3、显示流量低于下限值 4、差压传感器损坏 |
1、将差压变送器正负压室排气阀门打开排气，排完后关好。 2、重新设置变送器零点。 3、更换差压变送器。 |
| 显示正常，无输出。 | D/A输出部分损坏 | 修复D/A输出。 |
| 其它异常 |
1、 未按照V锥流量计要求安装。 | 仔细阅读V锥流量计及差压变送器说明书。并按照要求逐项检查。 |
